压力容器椭圆手孔密封压紧装置结构

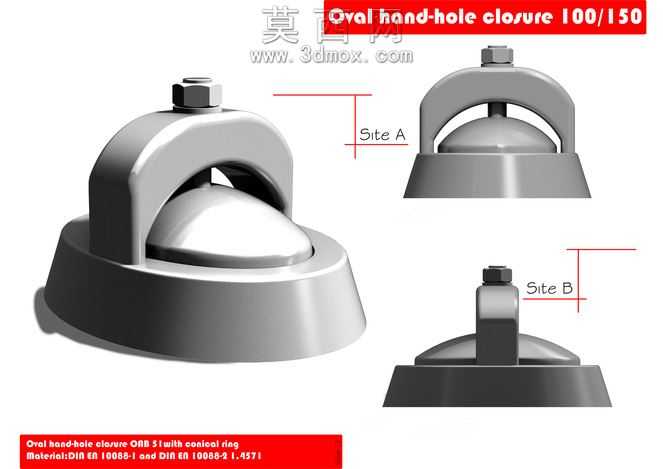

本模型为压力容器配套使用的椭圆手孔封闭压紧结构，采用三维参数化建模方式完成全零件建模与总装配合，建模过程中严格遵循压力容器手孔的通用设计规范，对各配合面的公差预留、密封接触面的平面度要求做了对应建模处理，保证模型可直接用于工程参考与结构验证。模型整体分为底座法兰、拱形压架、半球形密封盖、锁紧螺栓与配套螺母四个核心组成部分，底座法兰为带椭圆密封凸台的盘式结构，建模时对法兰安装面做了平整化处理，密封凸台处预留了密封垫片的安装槽位，可适配对应规格的橡胶或金属密封垫片；拱形压架采用对称式U型拱结构，建模时对压架与密封盖接触的弧形承压面做了曲率匹配处理，保证压紧时受力均匀分布在密封盖顶面，避免局部应力集中导致密封失效；半球形密封盖的外曲面与压架内弧面完全贴合，底部平面与法兰密封凸台精准配合，建模时对密封盖的边缘做了圆角过渡处理，消除应力集中点，提升受压时的结构强度；锁紧螺栓与螺母采用标准件参数化建模，螺纹部分做了简化的修饰螺纹处理，既保证装配关系清晰，也控制了模型整体的面数，便于后续的工程出图与仿真分析。渲染阶段采用金属哑光材质模拟铸钢件的表面质感，对密封接触面做了轻微的高光处理区分加工面与非加工面，通过三点布光方式突出结构的轮廓层次，清晰展示SiteA、SiteB两个视角下的结构形态与装配关系。设计思路围绕手孔的快速启闭与可靠密封核心需求展开，采用拱形压架配合单螺栓锁紧的结构，相比传统多螺栓手孔大幅减少了启闭操作的步骤，无需拆卸全部紧固件即可完成手孔的开启与闭合，同时拱形结构的力学特性可将螺栓的锁紧力均匀传导至整个密封面，保证椭圆密封面各位置压紧力一致，避免出现局部泄漏的问题，整体结构紧凑，承压能力强，适配100/150规格的椭圆手孔安装需求，可用于各类常压、低压压力容器、储罐、反应设备的手孔密封结构设计参考。
