过程工业用立式承压储罐三维设计

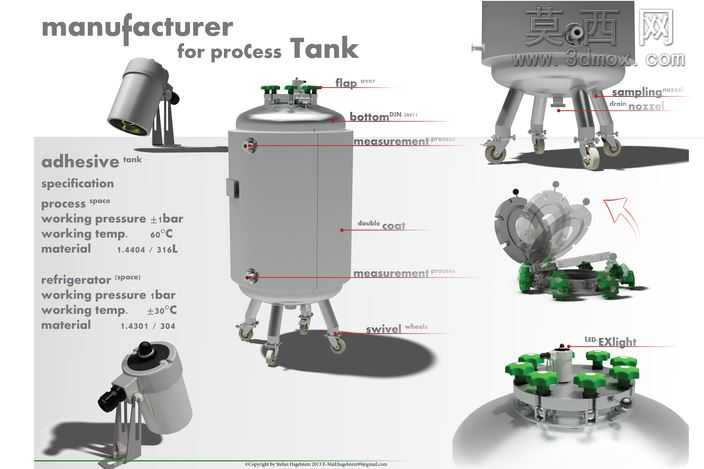

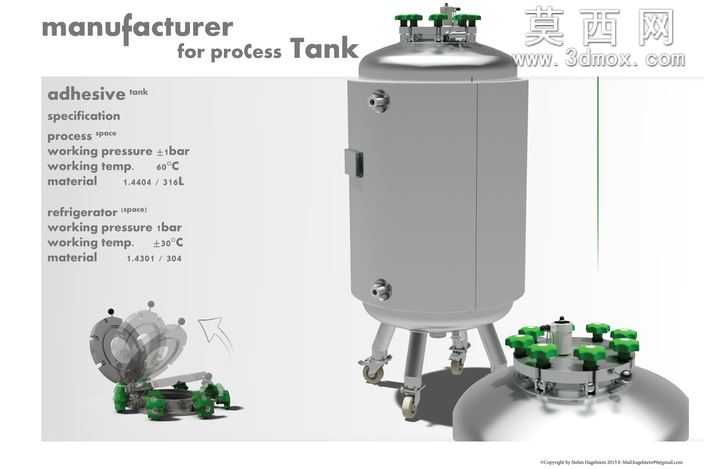

本作品为面向过程工业场景设计的立式承压储罐三维模型，建模阶段采用自顶向下的设计思路，首先依据过程工业常用的小批量物料存储、调配工况确定罐体核心参数，将公称容积设定为316L，匹配胶粘剂、冷媒类介质的存储需求，先搭建罐体的整体骨架基准，依次完成立式圆柱主罐体、椭圆封头、支腿组件、移动脚轮、外接功能附件的结构建模。建模过程中严格遵循压力容器的常规设计规范，明确标注罐体工作压力为±1bar，胶粘剂存储工况工作温度上限60℃，冷媒存储工况工作温度范围±30℃，所有结构尺寸均匹配实际工业生产的加工公差要求，对罐体上的测量接口、底部出料口、顶部快开人孔、翻盖结构、采样口、密封组件均做了精细化的结构还原，其中顶部快开结构采用多组快开压爪配合密封胶条的结构，可实现快速开盖投料与密封锁紧，支腿底部配置万向带刹脚轮，满足生产车间内灵活转场移动的使用需求。材质与渲染阶段，针对不同部件匹配对应的工业材质，主罐体采用304/316L不锈钢材质，渲染时调整金属粗糙度参数还原不锈钢罐体的哑光磨砂工业质感，脚轮支架做镀锌金属质感处理，滚轮采用耐磨聚氨酯材质，密封胶条、视镜、外接照明组件分别匹配橡胶、透明玻璃、工程塑料的材质属性，通过三点布光搭建工业产品展示场景，添加柔和的环境遮蔽效果，清晰呈现罐体各部件的结构层次与装配关系，同时制作了半透明剖视展示视角，直观呈现罐体内部结构与各接口的连通逻辑，还配套制作了罐体配套的外接照明组件、视镜组件的独立展示视角，完整呈现整套过程储罐的所有组成部件。设计过程中充分考虑设备的实用性，在罐体侧壁预留多个测量接口，可适配液位、温度、压力等多种传感器的安装，底部设置swivel旋转出料结构，方便介质的顺畅排出，罐体侧壁做双层夹套结构标注，可适配温控介质通入实现罐内物料的温度调控，顶部翻盖结构设置铰接与锁紧定位结构，保证开合操作的便捷性与密封可靠性，整体模型结构完整，细节丰富，可用于过程装备的教学演示、方案展示、非标设备设计参考等场景。
