工业CIP在线清洗系统成套设备三维设计

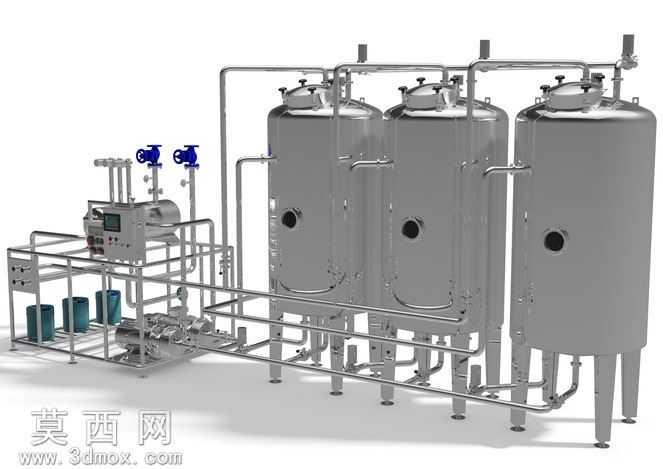

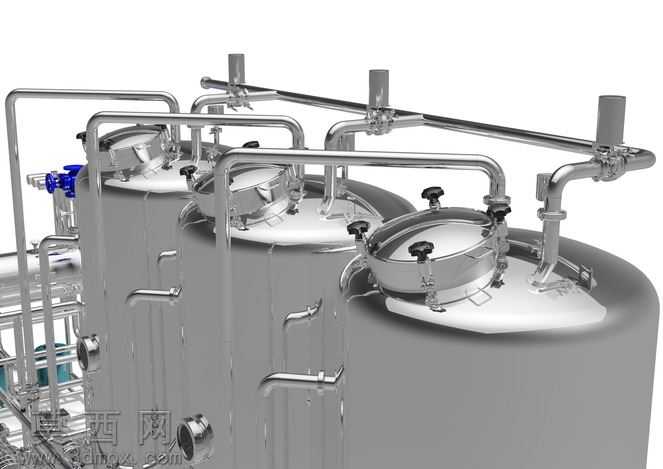

本套三维模型采用SolidWorks进行全参数化建模，完整还原了工业在线清洗（CIP）系统的成套设备结构，建模过程严格遵循卫生级流体设备的设计规范，对每一处结构细节都做了精准还原。模型主体包含三台立式不锈钢清洗罐体，罐体采用标准椭圆封头设计，支腿为可调式卫生级支撑脚，罐体侧壁预留了观察视镜、清洗口、温度传感器安装位、液位接口等工艺开孔，所有开孔位置均按照实际生产中的管路排布逻辑做了对齐处理，避免后续装配出现干涉问题。管路系统部分采用卫生级不锈钢管线建模，区分了清洗液进液管、回流管、蒸汽加热管、排污管等不同功能管线，管路上配套的球阀、止回阀、离心泵、过滤器、压力表、流量计等附件均按照实物比例1:1建模，阀门的手轮、法兰连接结构、泵体的叶轮腔与电机连接端都做了细节刻画，没有做过度简化处理。左侧的控制撬块集成了电控柜、换热器、输送泵组、加药装置，撬块底座采用方管焊接框架结构，底部预留了地脚安装孔与叉车搬运槽，电控柜面板上的显示屏、操作按钮、指示灯都做了分件建模，可单独拆分用于后续的装配动画制作。材质渲染阶段，罐体与管路赋予了镜面不锈钢材质，调整了金属粗糙度与反射参数，还原卫生级不锈钢的亮面质感；密封件、操作按钮赋予了食品级橡胶与工程塑料材质，底座框架做了拉丝不锈钢与哑光喷塑的材质区分，地面添加了柔和的环境阴影，提升整体渲染的真实感。设计思路上，整套模型采用模块化装配思路，将罐体单元、管路单元、控制撬单元分别做子装配体设计，既方便后续根据不同产能需求调整罐体数量与管路走向，也能清晰展示整套CIP系统的工作流程：清洗液在罐体内配置加热后，通过输送泵经管路送至待清洗设备，回流液经过滤后返回罐体循环使用，整套结构完全符合食品、制药行业的卫生级设备设计要求，可用于设备方案展示、生产加工指导、工艺流程演示等场景。
