储罐检验用快开式轨距舱口盖设计

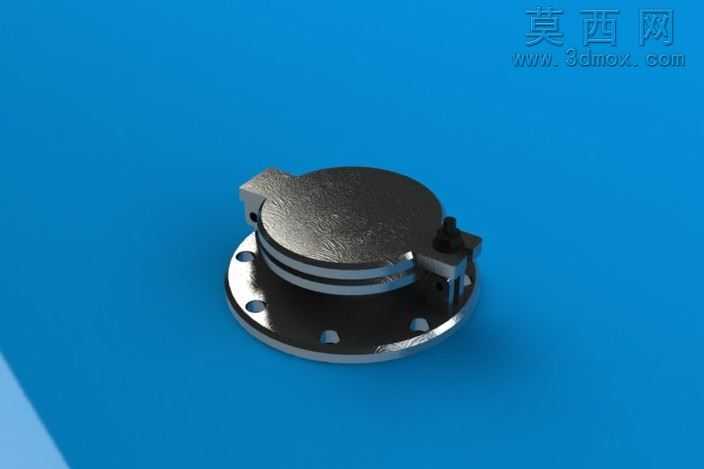

本作品为储罐配套的检验用轨距舱口盖三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先以底部法兰安装基准为建模原点，绘制带均布安装孔的法兰盘草图，通过拉伸凸台生成法兰基体，对安装孔位置做圆周阵列约束，保证孔位与储罐预设接口的轨距尺寸完全匹配，避免安装错位问题。法兰上方的密封槽结构采用旋转切除命令生成，槽宽与槽深参数参照常压储罐密封件通用标准设定，可适配常规耐油橡胶密封圈，保障舱口闭合后的密封性能。舱盖主体采用圆盘式结构设计，建模时通过旋转凸台生成盖体基体，对盖体边缘做圆角过渡处理，消除应力集中点同时提升操作安全性；盖体表面做纹理化材质映射，模拟实际铸钢件的磨砂金属质感，渲染阶段采用V-Ray渲染器搭建蓝色纯色展示背景，添加顶侧45度方向的主光源与底部补光，突出金属部件的明暗层次与边缘反光效果，还原产品真实的金属质感。锁紧结构采用快开式搭扣设计，建模时单独绘制搭扣基座、锁扣、销轴等独立零件，通过装配约束将搭扣组件对称安装在法兰两侧，销轴位置添加同轴心配合，保证搭扣可绕销轴灵活转动，实现舱盖的快速开启与锁止，无需额外工具即可完成开合操作，满足储罐日常检验时快速开启的使用需求。设计过程中重点考量结构的实用性与可靠性，对法兰与盖体的配合面做平面度约束，保证闭合后密封面完全贴合；搭扣的锁紧行程做参数化调整，确保锁止后可对密封圈施加均匀的压紧力，避免出现局部密封失效的问题。整体模型所有零件均添加对应的材质属性，法兰、盖体、搭扣部件赋予铸钢材质，密封槽位置预留橡胶密封圈的装配位，渲染时对金属部件添加轻微的环境反射效果，让整体展示效果更贴近实物生产后的真实状态，结构设计兼顾安装便捷性、操作便利性与密封可靠性，可直接用于常压储罐检验舱口的配套生产参考，也可作为同类快开式密封舱盖结构的设计参考模板。
