壁挂式绳索导向滑轮支撑组件

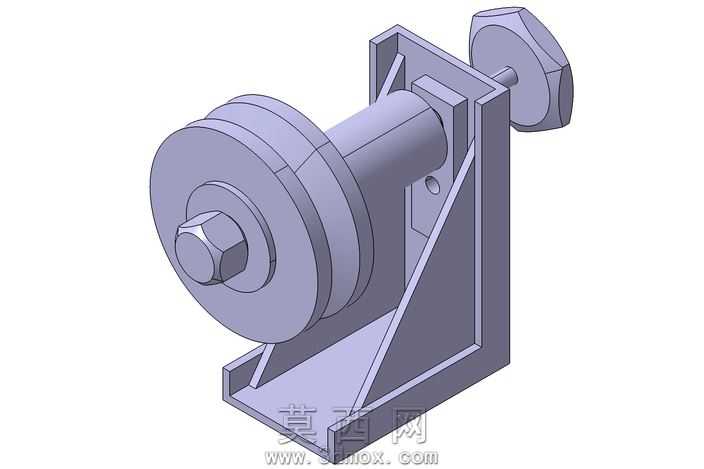

该三维模型为壁挂安装式的滑轮支撑导向组件，整体采用三维参数化建模方式完成，建模过程中严格遵循机械装配的公差配合逻辑，对每一处装配接触面都做了贴合度校验，避免出现干涉错位问题。模型整体由L型壁挂安装基座、带加强筋的支撑立板、滑轮转轴、带槽导向滑轮、锁紧螺母、后侧张紧调节旋钮六个核心部件构成，各部件可独立拆分编辑，也可完成虚拟装配验证装配逻辑。渲染阶段采用哑光金属材质模拟普通碳钢五金件的表面质感，对滑轮轮槽、转轴配合面、安装基座的安装孔位都做了细节纹理处理，还原真实机加工五金件的表面特征，没有过度夸张的反光效果，贴合工业五金件的实际视觉表现。结构设计上，L型安装基座背部设置了平整安装面，可通过螺栓完成墙面或设备机架的固定，支撑立板与基座之间设置三角形加强筋，大幅提升整体结构的抗载荷能力，避免绳索牵拉时出现支撑变形问题；导向滑轮采用中部内凹的轮槽设计，可适配不同直径的绳索或金属丝，避免牵拉过程中出现绳索脱槽偏移的问题；滑轮与转轴之间采用间隙配合设计，预留了转动空间，保证滑轮可顺畅绕转轴转动，减少牵拉过程中的摩擦阻力；转轴端部采用外六角锁紧螺母固定，既可以限制滑轮的轴向窜动，也方便后期拆装维护更换滑轮；后侧的调节旋钮可调整滑轮的前后位置，适配不同的安装空间与张紧需求，旋钮表面做了防滑纹理设计，方便徒手操作无需额外工具。设计思路围绕实用导向功能展开，整体结构紧凑没有冗余设计，所有受力部位都做了结构加强，兼顾安装便捷性、使用稳定性与维护便利性，可直接用于小型起重导向、绳索张紧、金属丝走线导向等场景的结构设计参考，也可用于相关五金产品的开发验证，通过三维建模提前验证结构合理性，减少实物打样的迭代成本，建模过程中对所有棱角都做了合理的倒角处理，既符合实际五金件的加工工艺要求，也避免锐边带来的安全隐患。
