帕克液压管路旋转接头结构设计

　　在液压与流体输送管路系统中，管路相对旋转带来的密封失效、管路扭折问题一直是现场运维的常见痛点，这类旋转接头的核心作用就是在两个存在相对回转运动的管路端面间，建立持续可靠的流体连通通道，避免硬管连接随部件转动产生的应力集中、密封面磨损泄漏问题。从实际应用场景来看，这类接头常出现在工程机械的回转机构管路、机床夹具的旋转供液回路、自动化生产线的旋转工位流体输送环节，比如挖掘机上车与下车的液压油通路、数控转台的冷却水路输送，都需要依靠这类旋转接头实现动静部件间的介质传输，不会因为部件的连续回转拉扯管路，也能杜绝相对转动带来的密封面偏磨问题。

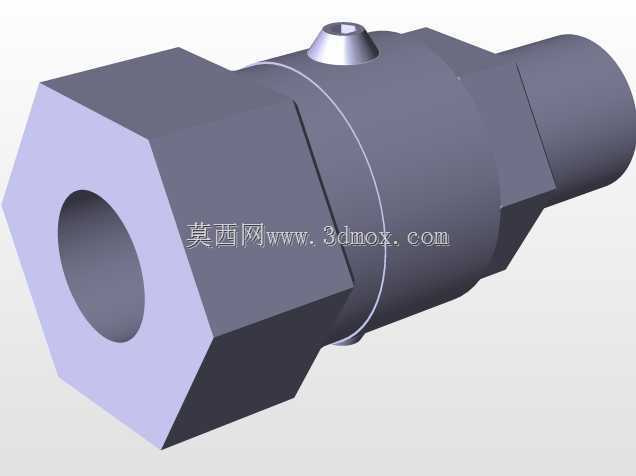

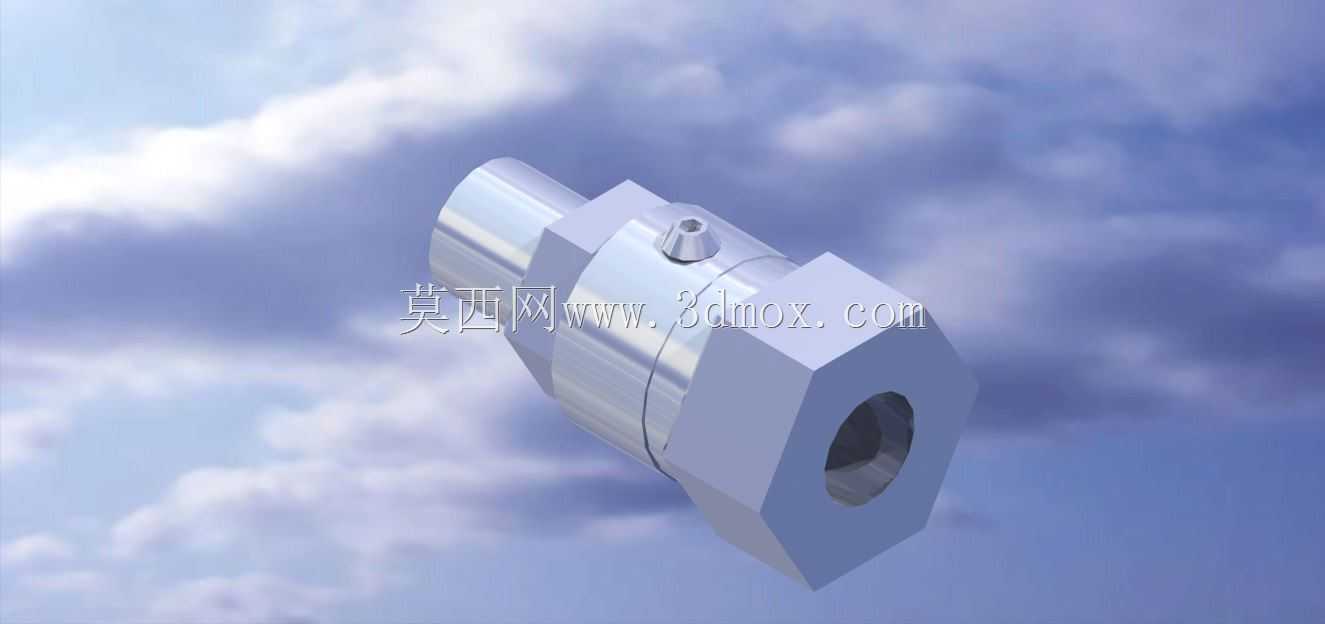

　　从结构设计逻辑来看，这款旋转接头采用了内外嵌套的回转配合结构，一端为外六角内螺纹接口，方便现场用标准扳手拧紧固定，对接固定端的管路，六角结构的对边尺寸符合常规手动扳手的夹持规范，安装时不需要特制工装，普通开口扳手就能完成锁紧操作，接口的内螺纹规格匹配常用的液压管路硬管、软管接头标准，不需要额外加工过渡接头就能直接对接现有管路。另一端为外螺纹直插式接口，对接旋转端的部件，回转配合面设置在接头中部的台阶位置，配合面的加工精度直接决定了回转阻力和密封寿命，设计时配合间隙控制在合理范围，既不会因为间隙过大出现介质泄漏，也不会因为间隙过小导致回转卡滞，在带压工况下也能保持顺畅的相对转动。

　　接头顶部的注油孔结构是日常维护的关键设计，通过这个注油点可以定期向回转配合面注入润滑脂，减少配合面的干摩擦，延长密封件和金属配合面的使用寿命，尤其是在长期连续回转的工况下，定期补脂能大幅降低接头的磨损速率，避免出现内泄、外漏的故障。中部的环形凸台一方面作为回转行程的限位结构，防止两端部件在轴向力作用下出现脱开，另一方面也可以作为安装时的定位基准，方便对接头的安装位置进行轴向固定，避免接头在管路振动下出现轴向窜动。

　　从安装边界来看，这款接头的整体轴向尺寸紧凑，六角端的最大外径是整个接头的最大轮廓尺寸，安装时只需要预留出扳手操作的空间即可，不需要额外的大尺寸安装空位，适合在管路排布密集的阀组、回转机构附近安装。回转端的外径尺寸小于六角端对边尺寸，穿装时可以顺利穿过安装板上的预制孔，不需要扩大安装孔径，适配现有设备的安装开孔尺寸。密封结构内置在回转配合腔体内，不需要额外加装外部密封组件，装配时直接将两端分别对接对应管路拧紧即可，减少了现场装配的零件数量，也降低了因为密封件安装不当导致的泄漏风险。

　　在实际选型匹配时，需要重点关注接头的通径尺寸与管路流量的匹配性，这款接头的内孔通径经过流量校核，在额定工作压力下不会产生过大的沿程压力损失，适配常规中低压液压回路、冷却回路的流量需求。回转配合面的表面粗糙度设计要求达到Ra0.8以下，减少转动时的摩擦阻力，同时保证密封件的接触应力均匀，在带压转动时不会出现密封件啃噬、挤出的问题。接头的外部结构没有尖锐的棱角，所有边角都做了倒角处理，安装时不会划伤操作人员的手套，也不会刮蹭附近的管路外壁，避免相邻软管因为长期接触尖锐边角出现磨损破裂的问题。

　　不同于普通的直通管接头，这类旋转接头的核心设计难点在于平衡回转灵活性与密封可靠性之间的矛盾，间隙过大容易出现泄漏，间隙过小则会导致转动阻力过大，甚至在温度变化时因为热胀冷缩出现卡滞。这款结构在设计时充分考虑了工况温度变化带来的尺寸膨胀量，配合间隙预留了合理的温度补偿余量，在常规的工业环境温度区间内都能保持顺畅转动，不会出现低温卡滞、高温内泄的问题。同时，整体结构采用一体式的本体加工，减少了额外的连接接缝，从根源上降低了外泄漏的风险点，相比拼接式结构的旋转接头，整体刚性更好，能承受管路带来的一定径向载荷，不会因为管路振动出现配合面偏磨的问题。
