金属切削加工用麻花钻结构三维建模

　　在常规金属切削加工场景里，孔加工占比接近机加工总工序量的三成，麻花钻作为孔加工环节最通用的切削刀具，其结构合理性直接决定钻孔精度、排屑效率与刀具使用寿命。这套三维模型完整还原了标准高速钢麻花钻的全结构特征，从钻尖切削部分到夹持柄部的每一处几何参数都严格遵循机械加工刀具的设计规范，没有做简化处理，能直接用于钻削工艺仿真、机床加工装配干涉检查、刀具库参数录入等实际工程场景。

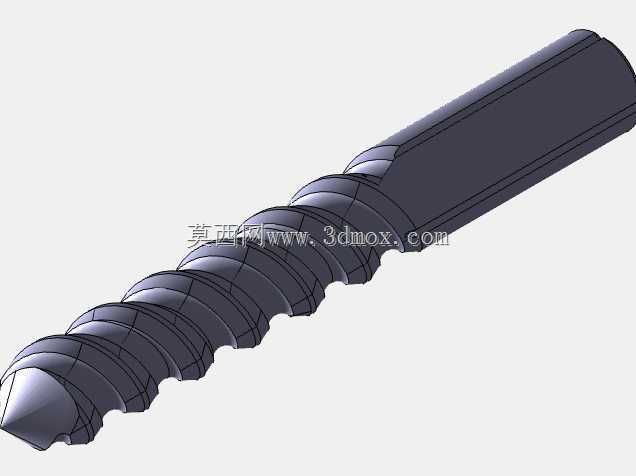

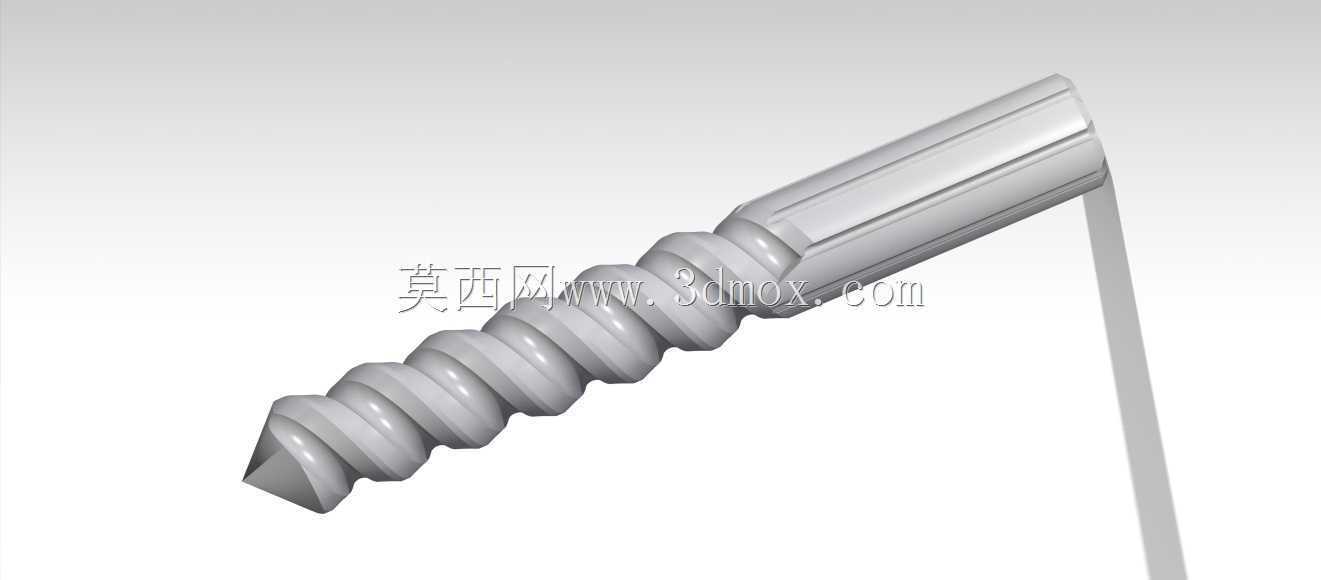

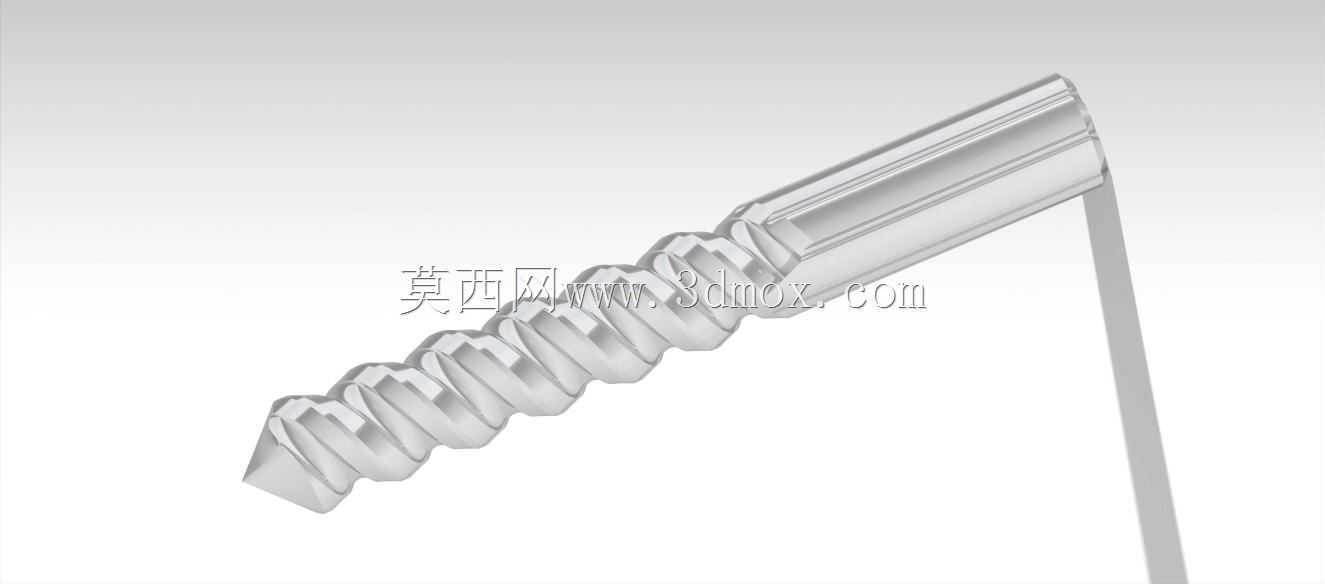

　　从结构功能拆分来看，模型完整呈现了麻花钻的两个主切削刃、横刃、螺旋排屑槽、刃带、钻芯与柄部的衔接过渡结构。主切削刃的顶角设置符合通用钢材加工的常规角度，横刃部分做了标准的修磨前结构还原，实际加工中横刃的轴向抗力占整个钻头钻削轴向力的一半以上，建模时保留了横刃与主切削刃的自然交线，没有做理想化的锐边处理，能直观体现未修磨钻头的钻尖受力特征。螺旋排屑槽的槽型采用等导程设计，槽深从钻尖向柄部方向逐渐收窄，既保证钻尖部分有足够的容屑空间，又能维持钻芯部分的结构刚度，避免高速钻削时钻杆发生扭转变形。刃带部分的凸起结构做了等宽处理，实际加工中刃带一方面起到导向修光孔壁的作用，另一方面可以减少钻头与孔壁的摩擦面积，模型里刃带与排屑槽的过渡圆角完全还原了实际刀具的加工特征，没有出现直角锐边这类不符合实际加工工艺的结构。

　　从安装边界与尺寸适配角度，模型的柄部采用直柄结构，适配常规台钻、手电钻、加工中心的钻夹头装夹范围，柄部与钻身的同轴度公差在建模时做了约束，还原了实际刀具的装夹基准特征。钻芯厚度从钻尖向柄部逐渐递增，这个锥度设计是为了平衡钻尖的排屑空间需求与钻杆的抗扭刚度，避免长径比过大时钻头在钻削过程中发生振颤，导致孔壁出现振纹或者孔径超差。在实际工艺选型中，不同加工材料对应的螺旋角、顶角参数存在差异，这套模型的参数化结构可以直接调整对应角度，适配铝合金、低碳钢、铸铁等不同材质的钻削需求，不需要重新搭建基础几何结构。

　　在实际生产应用中，这类麻花钻不仅用于普通的通孔、盲孔加工，还可以作为扩孔、孔口倒角的前置工序刀具，模型还原的切削刃角度、排屑槽曲率，能直接用于钻削过程的切屑成型仿真，验证不同进给量、转速下的排屑顺畅度，避免实际加工中出现切屑堵塞排屑槽、烧刀崩刃的问题。很多刚接触刀具建模的工程师容易忽略钻芯增量、刃带宽度、横刃斜角这些细节，导致建出来的模型外观相似但完全不符合实际加工的结构逻辑，这套模型在细节处理上完全贴合量产刀具的结构特征，不管是用于刀具教学演示、加工工艺仿真，还是作为设备装配的配套工具模型，都能满足工程使用的精度要求。另外模型的柄部末端做了倒角处理，还原了实际刀具装入钻夹头时的导入结构，避免装夹时出现卡滞，这些容易被忽略的工艺细节，在模型里都做了完整还原，没有出现结构缺失。
