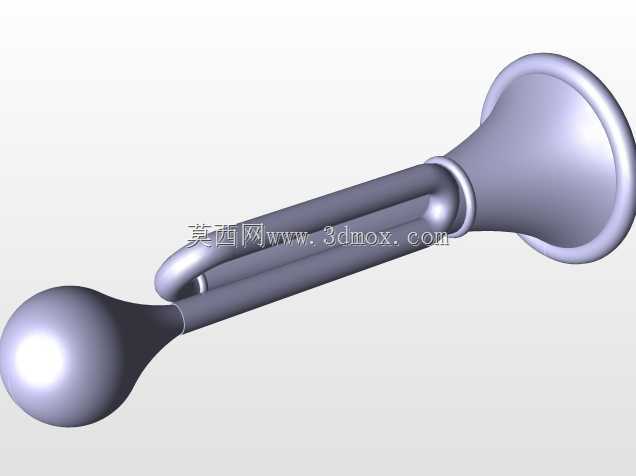

按压式金属气喇叭结构三维设计

　　设计过程中首先要确定的是号筒的渐扩曲线，这里采用的是指数型渐扩轮廓，相比直线锥面结构，指数型号筒对中低频声波的传导效率更高，相同气流量下能获得更高的发声响度，同时号筒壁厚控制在0.8mm，采用黄铜材质冷压成型的工艺路径，既保证了结构刚度，避免按压气囊时号筒产生共振杂音，也控制了整体重量，不会给安装载体带来额外负载。尾部的橡胶气囊采用半球形结构，这种形态的按压复位特性最优，按压时的形变量均匀，不会出现局部应力集中导致的气囊开裂，气囊与金属号身的连接位置设计了一圈环形卡槽，装配时橡胶材质的弹性变形可以卡入卡槽实现密封，不需要额外涂胶或者紧固件，既简化了装配流程，也能保证0.2MPa气压下无漏气，避免气压泄漏导致的发声响度不足。这款按压式气喇叭的结构设计，核心围绕气动发声的物理逻辑展开，首先要明确其核心应用场景覆盖小型非机动车警示、工业设备近距离声光提示、游乐设施音效模拟等多个领域，不同场景下对其发声响度、按压行程、安装适配性的要求存在明显差异，建模过程中需要针对不同工况的受力边界做对应结构强化。从功能实现逻辑来看，其发声原理是通过按压尾部的橡胶气囊，将腔体内的压缩空气快速推送至金属号筒结构，气流通过号颈位置的窄缝时激发簧片振动，再经过渐扩式号筒的声阻抗匹配放大，最终输出足够传播距离的警示声响，整个过程不需要外接电源，完全依靠机械结构与气动原理完成能量转换，可靠性远高于同体积的电声器件，在无供电、高电磁干扰的场景下具备不可替代的使用优势。

　　中间的号颈位置是整个结构的核心功能区，这里集成了簧片安装槽、气流导向通道两个关键结构，簧片采用0.1mm厚的铍青铜片，固定端通过卡槽压紧，自由端与气流通道的间隙控制在0.15mm，间隙过大会导致气流无法有效激发簧片振动，间隙过小则会导致簧片振动受阻，发声沉闷甚至无法出声，建模时需要严格控制这个配合尺寸，同时要预留簧片长期振动后的磨损余量，保证结构的使用寿命。从安装边界来看，整个气喇叭的总长度控制在120mm左右，号筒最大开口直径38mm，尾部气囊最大直径30mm，整体重量不超过80g，安装时可以通过号身中部的环形抱箍结构固定，固定孔位兼容M4螺栓，适配大部分非机动车车把、设备壳体的安装间距，不需要额外做定制化的安装支架。

　　针对不同使用场景的适配，结构上也做了对应的冗余设计，比如在高湿度、高盐雾的使用场景下，金属部件可以更换为304不锈钢材质，橡胶气囊更换为耐老化的丁腈橡胶，不需要修改整体结构尺寸就能完成材质适配；如果需要更高的发声响度，可以在不改变外部安装尺寸的前提下，加大气囊的容积，将气囊直径从30mm提升至35mm，增加单次按压的排气量，就能获得3-5dB的响度提升，不需要重新开模制作号筒部分，大幅降低了衍生型号的开发成本。建模过程中对各个配合面的公差也做了明确设定，金属部件之间的配合采用H7/h6的间隙配合，橡胶与金属的配合采用过盈0.3mm的设计，既保证装配便利性，也能满足密封要求，同时对所有的锐边都做了R0.5的圆角处理，

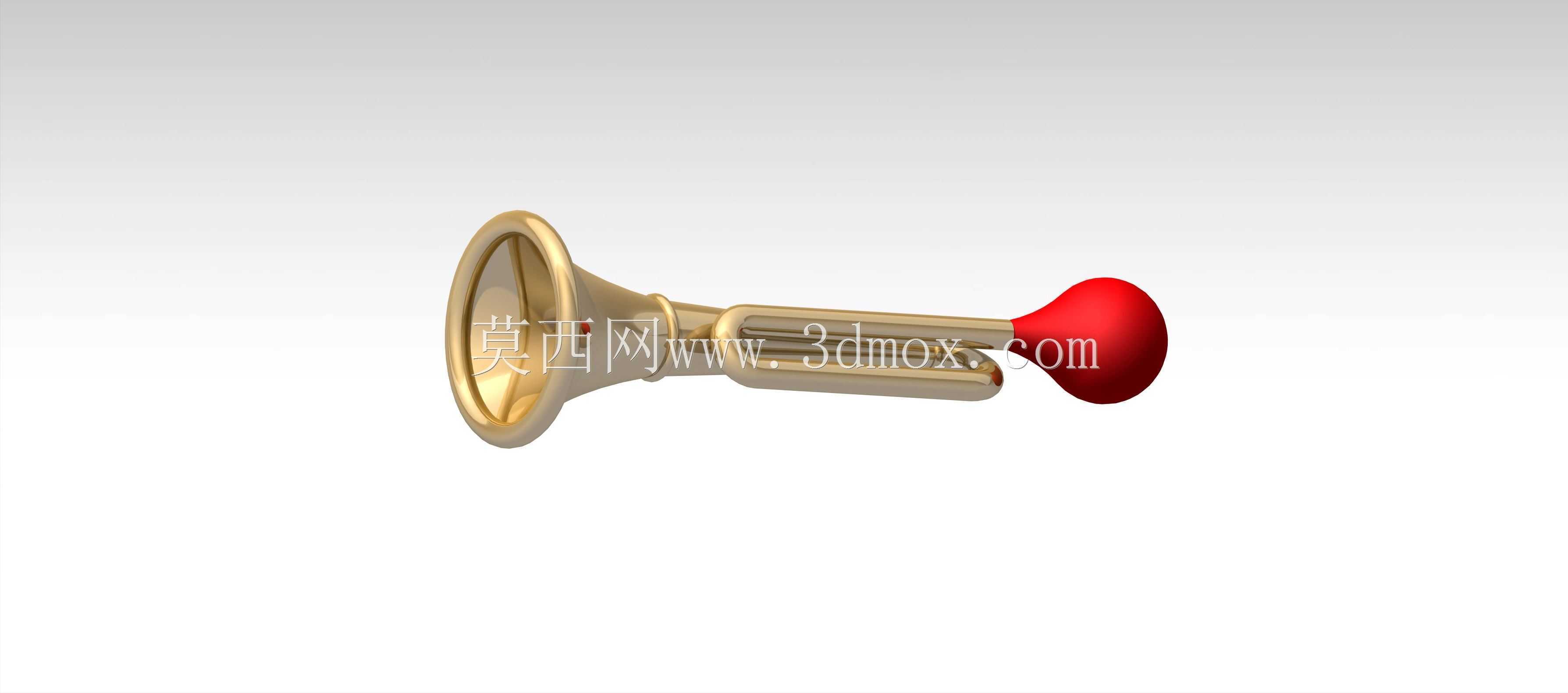

　　避免装配和使用过程中划伤操作人员，也能减少应力集中，提升结构的抗疲劳强度。实际使用中，这种气喇叭的按压行程控制在15mm左右，按压力度不超过15N，成年人单指即可轻松按压触发，连续按压的疲劳度很低，适合需要频繁触发警示的场景，比如厂区内的短途转运小车、游乐场内的观光车辆，都可以直接选用这款结构，不需要额外做结构修改。另外，号筒的表面处理采用抛光镀金工艺，一方面是提升外观质感，另一方面金属镀层可以避免黄铜基材氧化发黑，长期使用也能保持外观一致性，适合对外观有要求的民用消费场景，如果是工业场景使用，也可以更换为喷塑或者氧化处理，进一步降低表面处理成本。整个结构没有易损的电子元器件，所有运动部件只有簧片和橡胶气囊，正常使用情况下的寿命可以达到5万次以上按压，远高于同价位的电喇叭，维护成本极低，只需要定期清理号筒开口处的灰尘杂物，避免异物堵塞气流通道即可，不需要复杂的维护保养流程。
