CATIA环境下深沟球轴承滚动体装配结构设计

　　在旋转类机械设备的支撑结构设计中，球轴承是应用覆盖范围最广的基础支撑元件，从普通民用家电的电机输出端，到工业生产线的输送辊道支撑，再到精密机床的主轴定位结构，几乎所有存在连续旋转运动的机构，都需要依靠球轴承来完成轴系的径向与轴向载荷承载，同时将旋转过程中的摩擦阻力控制在合理区间内。本次完成的球轴承结构设计，核心聚焦于滚动体与内外滚道的配合关系搭建，在建模过程中优先保证滚动体的等距排布精度，避免因滚动体间距偏差导致的运转过程载荷分布不均问题。

　　从实际应用场景来看，这类无密封结构的开式球轴承，多适配于有定期润滑维护条件、运转环境相对洁净的工业设备内部，比如减速箱内部的中间轴支撑、齿轮传动机构的定位端支撑，这类场景中轴承可以通过设备内部的润滑油浴或者集中润滑系统获得持续的润滑补给，不需要额外的密封结构来阻挡润滑脂泄漏。设计过程中首先确定滚动体的公称直径，这一参数直接关联轴承的额定动载荷数值，滚动体直径越大，单颗滚动体能够承载的径向载荷越高，但对应的轴承整体径向尺寸也会同步增加，需要匹配安装位置的边界尺寸做平衡。

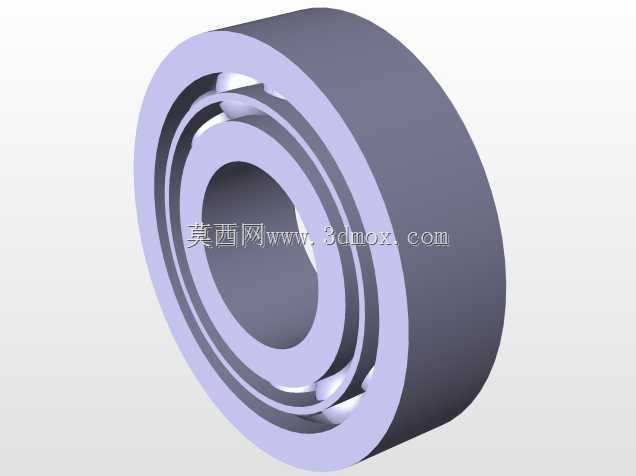

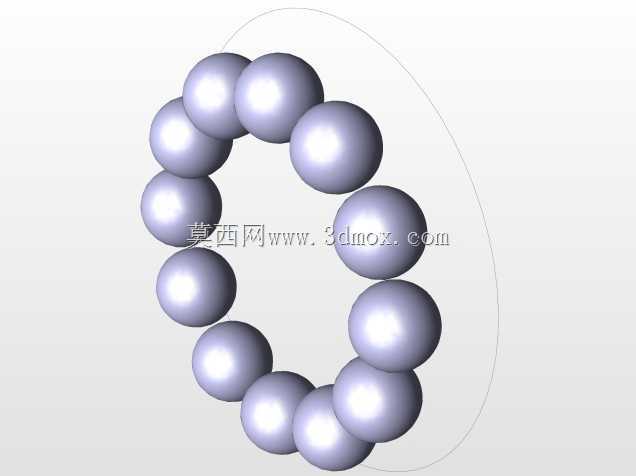

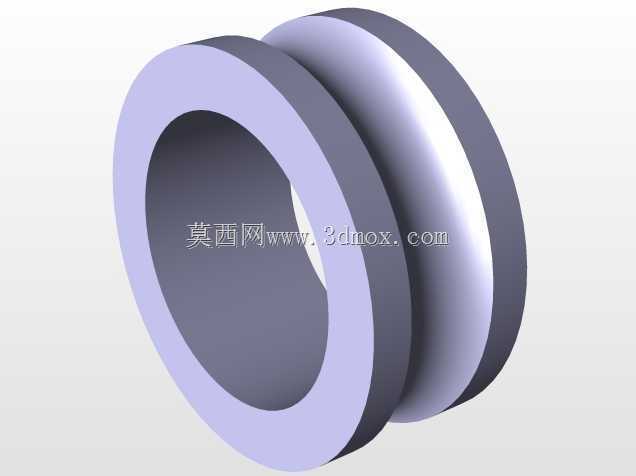

　　建模时的装配逻辑遵循实际轴承的装配工艺顺序，先完成内圈滚道与外圈滚道的曲率匹配，保证滚道曲率半径略大于滚动体半径，预留出运转过程中的弹性变形空间与润滑油膜形成间隙，之后按照圆周等分分度方式完成所有滚动体的阵列排布，每颗滚动体与内外滚道的接触角保持一致，避免出现个别滚动体悬空或者过盈挤压的情况。很多初级建模者容易在这一步出现错误，要么阵列时的分度角度计算偏差导致滚动体间距不等，要么配合约束设置不当导致滚动体与滚道出现干涉，最终做出的模型在做运动仿真时会出现卡顿或者约束冲突的问题。

　　从安装边界来看，这类球轴承的安装需要匹配轴颈的公差配合与轴承座孔的公差配合，通常内圈与旋转轴采用过盈配合，避免内圈与轴颈之间出现相对滑动导致的磨损，外圈与轴承座孔采用过渡配合，方便安装拆卸同时保证外圈的定位精度。设计建模时需要预留出轴承的安装倒角尺寸，内圈的内侧倒角与外圈的外侧倒角都要符合安装导向的要求，避免装配时倒角过小导致零件磕碰划伤。同时滚动体的数量选择需要结合轴承的载荷特性，重载场景下适当增加滚动体数量来分摊单颗滚动体的承载压力，高速场景下则可以适当减少滚动体数量，降低滚动体公转过程中产生的离心力与保持架的摩擦损耗。

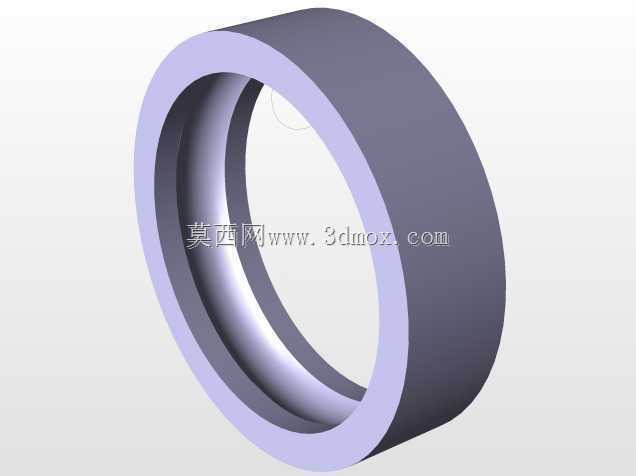

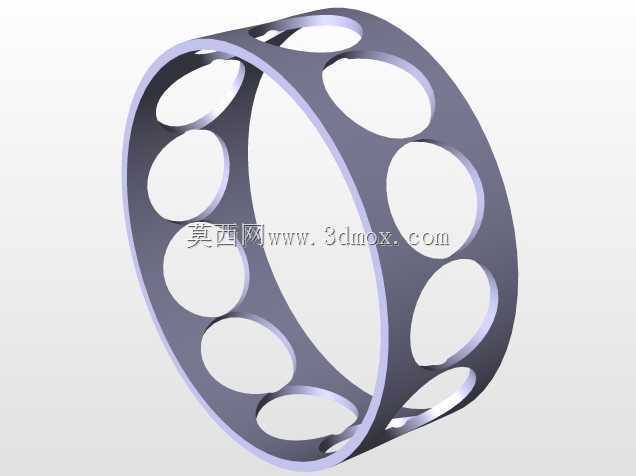

　　在结构细节处理上，虽然本次模型重点展示滚动体的环形排布结构，但实际设计中不能忽略保持架的结构匹配，保持架的作用是将所有滚动体均匀分隔，避免运转过程中滚动体之间直接接触产生额外摩擦与磨损，保持架的兜孔间隙需要控制在合理范围，既要保证滚动体能够在兜孔内自由转动，又不能间隙过大导致滚动体出现窜动。另外滚道的表面粗糙度要求也是设计中需要明确的参数，滚道表面越光滑，轴承运转过程中的摩擦损耗越低，使用寿命越长，但对应的加工成本也会同步提升，需要结合设备的实际工况寿命要求做平衡，普通工况下的传动轴承滚道粗糙度达到Ra0.8即可满足使用要求，精密主轴用轴承则需要更高的表面加工精度。

　　很多设计人员在选型或者建模时，容易只关注轴承的额定载荷参数，忽略安装位置的轴向预留间隙，尤其是针对固定端与浮动端分开布置的轴系结构，浮动端的轴承需要预留出轴系受热膨胀后的轴向窜动空间，避免运转过程中温度升高导致轴系伸长，轴承承受额外的轴向载荷而过早失效。本次建模过程中也充分考虑了这一点，在滚动体与滚道的轴向间隙设置上，预留了符合常规工况要求的轴向游隙，保证常温环境下安装后，轴承在工作温度区间内不会出现轴向卡滞的问题。另外针对不同的润滑方式，轴承的游隙设置也有区别，采用油脂润滑的轴承游隙可以适当偏小，采用稀油润滑的轴承因为润滑油膜厚度更大，游隙可以适当放大，避免油膜厚度占据间隙后导致轴承运转卡滞。

　　从实际工程应用的反馈来看，球轴承的失效大多不是因为额定载荷不足，而是安装过程中的不当操作导致的，比如安装时通过敲击滚动体来传递装配力，导致滚动体表面出现压痕，运转过程中压痕位置会逐渐扩展成剥落点，最终导致轴承提前失效；或者安装时同轴度偏差过大，导致轴承内外圈出现偏斜，滚动体承受不均匀的载荷，局部应力过大导致早期磨损。所以在建模完成后做装配干涉检查时，不仅要检查轴承本身的零件干涉，还要模拟安装过程中的装配路径，确认装配过程中不会出现零件磕碰的问题，给后续的实际加工装配提供准确的结构参考。
