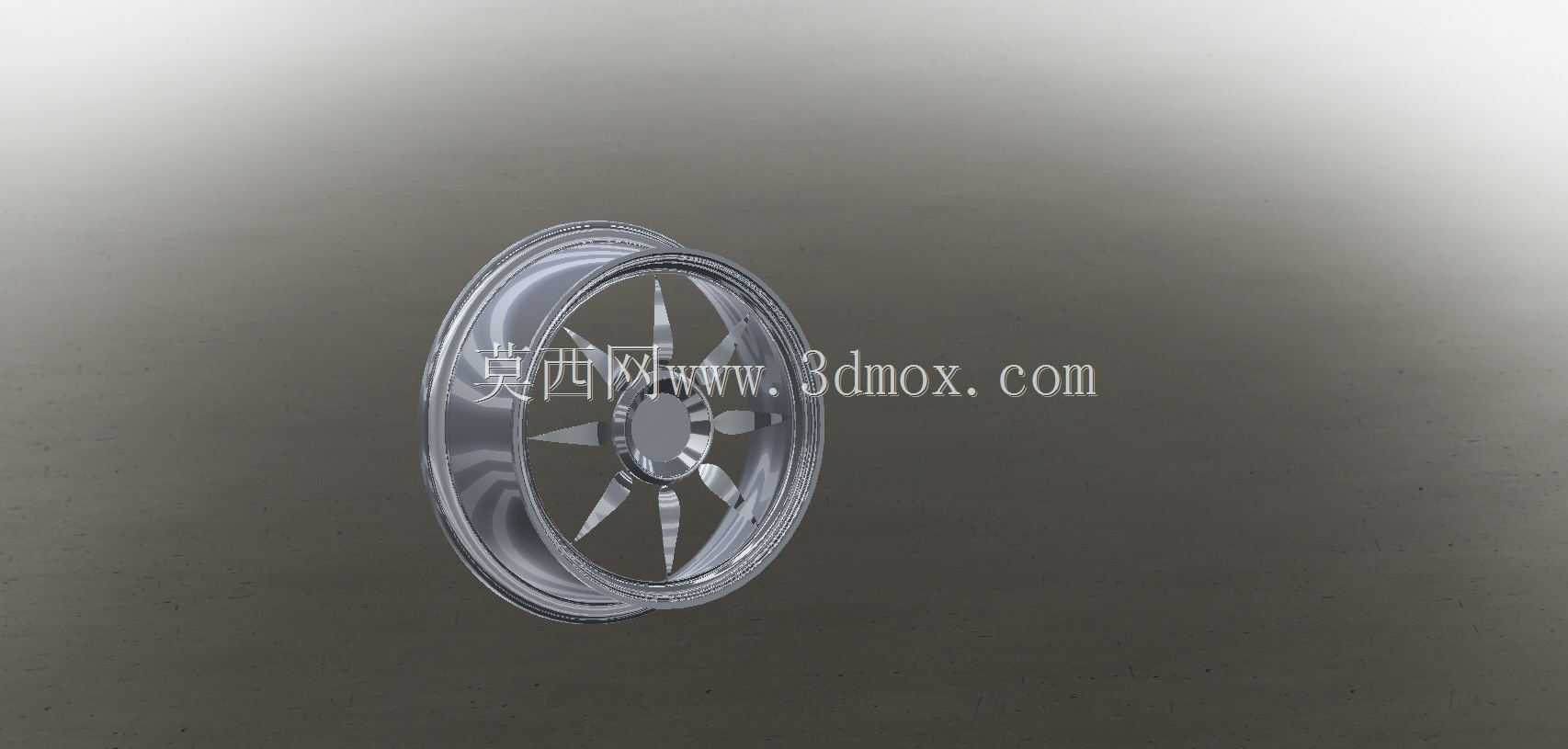

多辐条亮面铝合金乘用车轮毂结构设计

　　这款铝合金轮毂的设计，首先要匹配乘用车非承载式车身的轮端安装接口，轮辋部分采用深槽式结构，适配常规子午线真空轮胎的装配需求，轮缘处做了加厚翻边处理，应对日常行驶中路边石剐蹭、过坑冲击时的结构强度需求，避免轮缘变形导致的轮胎漏气问题。轮辐采用星形多辐条布局，每根辐条从中心安装盘位置向外延伸至轮辋内侧焊接位，辐条截面做了变厚度设计，靠近中心盘的位置厚度更大，向轮辋方向逐步收薄，既保证了轮端扭矩传递过程中的结构刚性，又能尽可能降低簧下质量，提升车辆悬架的响应速度。中心安装盘的位置预留了标准螺栓孔位，孔位分布圆直径匹配主流紧凑型乘用车的轮轴安装尺寸，中心孔做了倒角导向设计，方便装配时快速对位，安装盘背面预留了刹车卡钳的避让空间，

　　即使装配大尺寸划线刹车盘与多活塞卡钳，也不会出现运动干涉问题。从实际应用场景来看，这类合金轮毂多用于家用紧凑型乘用车的原厂配套或者售后改装场景，相比传统钢制轮毂，铝合金材质的导热性能更优，长时间连续制动时，能够更快将刹车系统产生的热量传导出去，降低刹车热衰减的风险，同时亮面抛光的外观设计，也能满足用户对车辆外观精致度的需求。设计过程中需要重点考虑动平衡余量，轮辋的圆度公差控制在0.3mm以内，轮辐的重量差控制在5g以内，减少高速行驶时的车轮抖动问题，同时轮辐的镂空造型也兼顾了刹车系统的散热通风需求，行驶过程中气流可以通过辐条间隙直接冲刷刹车卡钳与刹车盘表面，带走制动产生的热量。安装边界方面，轮毂的偏距设计匹配原车悬架的轮距参数，

　　不会出现轮胎突出翼子板或者蹭到轮拱内衬的问题，气门嘴预留孔位做了密封凸台设计，保证装配橡胶气门嘴或者金属气门嘴时的密封性能，避免慢漏气问题。轮辋的胎圈座位置做了滚花处理，增加轮胎与轮辋之间的摩擦力，大扭矩起步或者紧急制动时，不会出现轮胎与轮辋之间的相对滑动，保证动力传递的可靠性。针对日常使用中的腐蚀问题，轮毂表面采用多层电镀工艺处理，底层做钝化处理隔绝铝合金基材与外界的接触，中间镀镍层提升抗冲击性能，表层镀铬层提升表面硬度与光泽度，能够抵御日常行驶中泥水、融雪剂的腐蚀，长期使用也不会出现表层起皮、脱落的问题。结构强度校核阶段，需要通过径向疲劳试验、弯曲疲劳试验以及13度冲击试验的验证，径向加载模拟车辆满载长时间行驶的载荷工况，弯曲试验模拟转向时轮端承受的弯矩，冲击试验模拟过坑或者压到路面障碍物时的瞬间冲击，确保在各种极限工况下轮毂不会出现裂纹、变形等失效问题。
