机用螺杆式精密台虎钳夹持工装结构

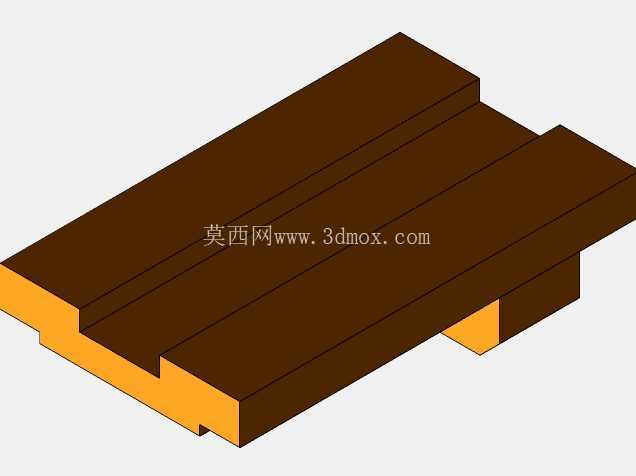

　　在常规机械加工、钳工装配、小零件修配以及实验室试样装夹场景中，这类螺杆驱动的台虎钳是工位上最基础也最高频使用的夹持工装，区别于重型机用平口钳的大夹持力设计，这款结构更偏向轻型精密装夹需求，适配台钻、轻型铣床、钳工台的日常装夹作业，也可用于小批量零件的组装定位、工件打磨去毛刺时的固定，能覆盖绝大多数非重载场景下的零件夹持需求。从功能结构来看，整套装置以矩形铸铁底座为承载基础，底座上加工有平行的导向定位面，为活动钳身提供直线运动的导向基准，避免夹持过程中出现钳口偏移导致的装夹精度损失。

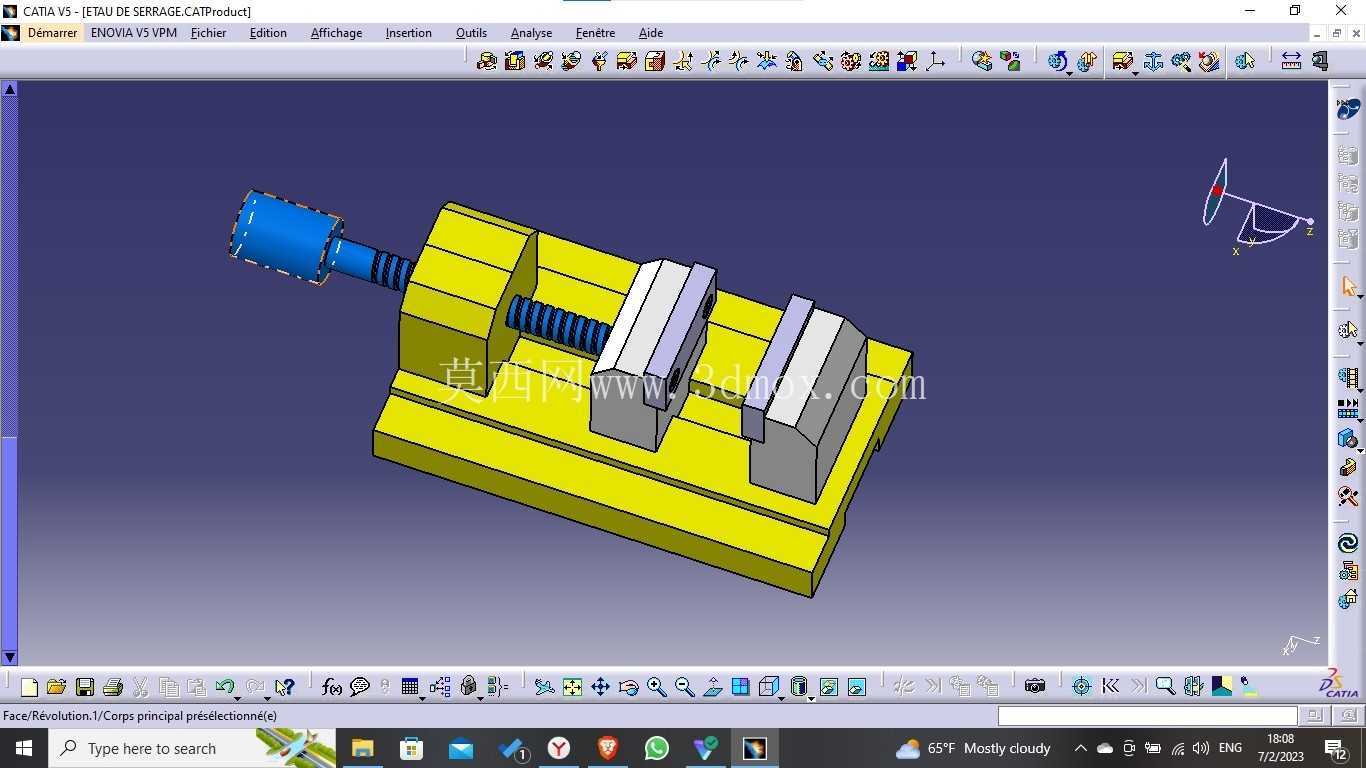

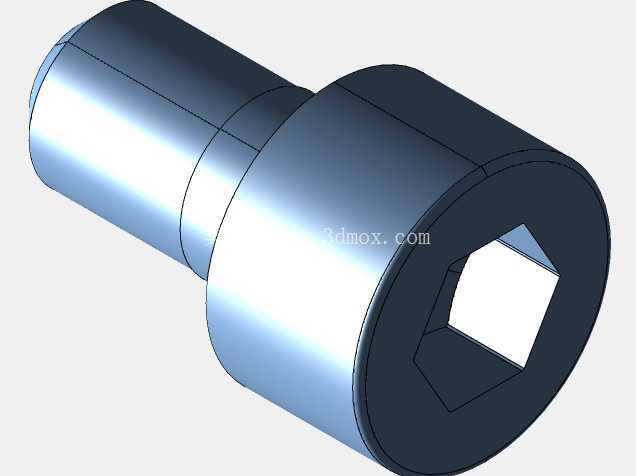

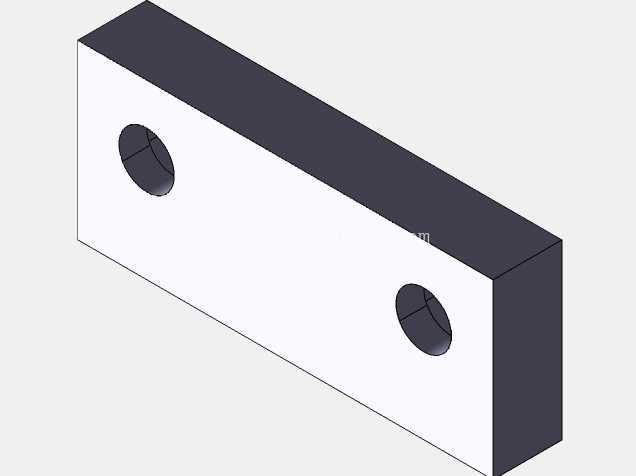

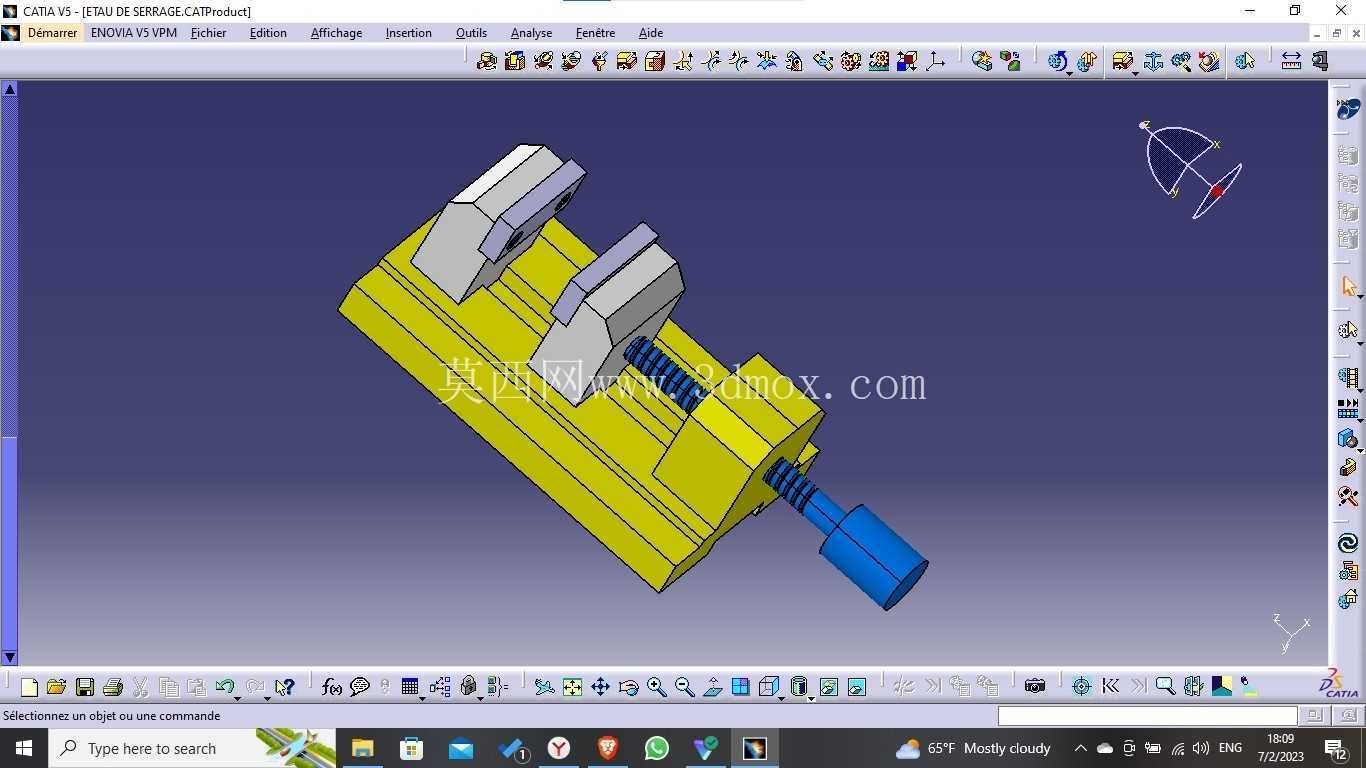

　　传动部分采用梯形螺杆副，螺杆一端通过限位结构与固定钳身连接，仅保留旋转自由度，另一端与活动钳身的螺母座配合，转动端部的手柄即可带动活动钳身沿导向面做直线往复运动，实现钳口的开合动作；梯形螺纹的自锁特性可以保证夹持到位后不会因为加工振动出现松脱，无需额外增加锁止结构就能维持稳定的夹持力，这也是这类手动夹持工装普遍采用梯形螺杆的核心原因。钳口部分设计为可更换式结构，两个钳口块通过沉头螺钉分别固定在活动钳身和固定钳身的安装面上，钳口工作面加工有交叉网纹，用来增加与工件接触面的摩擦力，避免装夹过程中工件打滑移位，针对不同材质的装夹需求，还可以更换为软质钳口垫，比如铜垫、尼龙垫，防止装夹时夹伤有色金属或者精加工工件的已加工表面。

　　从设计思路上看，这款结构优先保证了运动的平顺性和装夹的可靠性，底座的导向面采用一体式加工成型，减少了额外装配带来的累积误差，螺杆的轴线与钳口工作面保持严格垂直，保证夹持力均匀作用在工件接触面上，不会出现偏载导致的工件翘起问题；整体结构没有多余的复杂构件，所有零部件都具备良好的加工工艺性，底座、钳身这类铸件可以采用砂型铸造批量生产，螺杆、螺母、钳口块采用常规机加工工艺即可完成加工，后期维护也十分便捷，螺杆磨损、钳口磨损失效后都可以单独更换配件，不需要整体报废工装。在安装边界上，底座的四个角位置预留了安装沉孔，可以通过T型螺栓或者内六角螺栓直接固定在钳工工作台、机床工作台上，安装孔的孔距适配常规轻型台钳的安装标准，不需要额外加工转接板就能完成换装；整体外形尺寸控制在轻型台钳的常规范围内，夹持行程可以覆盖从0到100毫米左右的工件装夹需求，钳口最大开口量能够满足绝大多数小型机械零件、型材、组装件的装夹要求，整体重量控制在合理区间，既保证了装夹时的结构刚性，不会因为夹持力过大出现底座变形，也方便在需要移动工位时进行搬运。

　　实际使用过程中，这类台钳的操作逻辑十分简单，转动手柄张开钳口将工件放置在两个钳口之间，调整工件位置保证装夹位置符合加工或装配需求，之后转动手柄收紧钳口直到工件被完全夹紧，即可开展后续的钻孔、打磨、装配、划线等作业；针对不同的作业场景，还可以在钳身上加装辅助定位块，实现工件的快速定位装夹，减少每次装夹的找正时间，提升批量作业的效率。需要注意的是，这类轻型结构的台钳不适合用于重载敲击类作业，比如在钳口上进行重力錾削、强力冲压类操作，过大的冲击力会导致导向面变形、螺杆弯曲，最终影响钳口的平行度和运动平顺性，日常使用中定期在螺杆传动部位、导向面涂抹润滑脂，就能有效降低运动部件的磨损，延长工装的整体使用寿命。
