带把手倾斜导流口家用储水水壶结构

　　日常民用场景里，这类带一体式把手与倾斜导流口的壶体结构，主要承担常温液体的临时存储、定点倾倒功能，常见于餐饮操作区、家庭厨房、户外露营取水场景，区别于承压密封的工业储液容器，这类壶体不承受额外内压，结构设计更侧重握持手感与倾倒时的液体流向控制，避免液体沿壶身外壁滴落污染操作台面。从结构设计逻辑来看，整个壶身采用回转类基础曲面做主体轮廓，靠近倾倒端的位置做了渐缩式收口设计，收口末端延伸出带弧形导棱的流口，流口的下边缘做了薄边切角处理，当壶体倾斜到特定角度时，液体会在表面张力作用下顺着流口边缘的切角方向定向流出，不会出现流道发散、挂壁滴落的问题，这部分曲面的曲率过渡需要连续顺滑，不能出现局部的曲率突变，

　　否则液体流动过程中会在突变位置产生紊流，导致倾倒时液体飞溅。壶身侧面的把手采用一体化曲面衔接，把手的内侧轮廓贴合成年人四指弯曲的自然弧度，把手与壶身外壁的连接位置做了大圆角过渡，一方面避免连接处出现应力集中，提升日常使用中的抗磕碰强度，另一方面也消除了清洁死角，不会在衔接缝隙残留污渍。从安装与使用边界来看，这类壶体的整体外轮廓最大直径控制在180mm以内，不含流口的主体长度约220mm，把手突出壶身的距离控制在60mm，刚好适配常规家用橱柜的层板间距，平放时底部的平整环形接触面可以保证放置在水平台面时不会出现侧滑倾倒，壶身的壁厚采用均匀2mm的等厚设计，既满足日常盛放液体的结构强度要求，也不会因为壁厚过大导致整体重量过高，

　　握持时产生额外的负重感。设计过程中需要重点校核把手的受力形变情况，当壶内满载液体时，整体重量约2.5kg，把手与壶身的衔接位置需要承受全部载荷，这部分的曲面过渡需要保证载荷均匀分散到壶身侧壁，不能出现局部应力集中导致长期使用后衔接位置开裂。另外流口的倾斜角度也需要配合壶身的倾倒角度做匹配，当壶身倾斜45度时，流口的最低点刚好处于整个壶体液面的最低位置，保证液体可以完全排空，不会在壶内残留积液。壶身的外表面没有额外的凸起结构，整体曲面光滑连续，既方便日常擦拭清洁，也在注塑或者吹塑成型过程中便于脱模，不需要设计额外的抽芯结构，降低生产制造的模具复杂度。从实际使用的功能特性来看，这类壶体不需要额外的密封盖结构也可以完成常规的液体盛放，

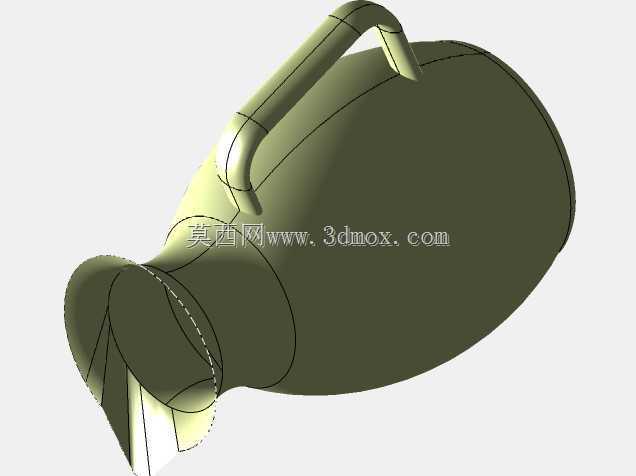

　　倾倒时的流量可以通过倾斜角度灵活控制，小角度倾斜时液体呈细流状流出，适合向小口容器内加注液体，大角度倾斜时流量增大，可以快速完成大容器的液体转移。结构建模过程中，主体轮廓可以通过旋转特征生成基础曲面，之后通过曲面裁剪做出流口的异形轮廓，把手部分通过扫掠特征生成基础形状后，再用圆角特征完成与主体的衔接，所有曲面的拼接位置都需要做G2连续处理，保证外观顺滑无棱线，同时也避免使用过程中尖锐棱边划伤使用者。需要注意的是，壶身底部的环形接触面需要保证平面度公差在0.5mm以内，否则放置在光滑台面上会出现晃动，影响使用稳定性，流口的边缘位置需要做0.3mm的圆角处理，避免薄边过于锋利，在清洗或者使用过程中划伤皮肤。
