弧形铰链臂结构件三维设计练习模型

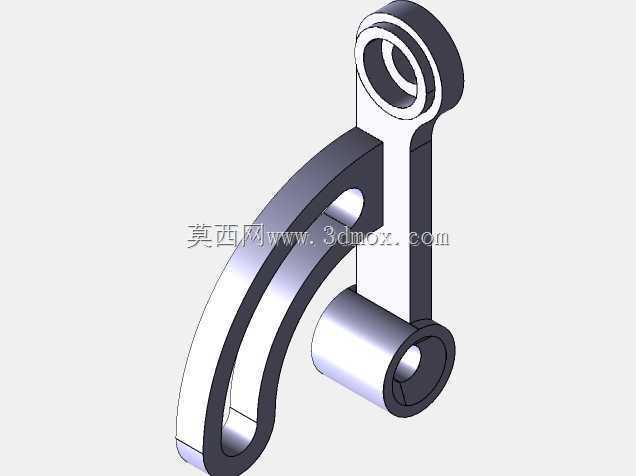

　　在各类连杆传动、铰接摆动机构的设计场景中，铰链臂是承担力传递、运动轨迹约束的核心基础零件，常见于工装夹具的开合机构、自动化设备的摆臂传动单元、小型机电产品的活动连接部位，其结构合理性直接决定整套机构的运动平顺性与负载耐受能力。本次设计的铰链臂采用双铰接孔配合弧形臂身的结构形式，两端的同轴铰接孔分别对应固定端与活动端的销轴安装位，其中一端孔位集成了加厚的轴套支撑段，用于提升销轴配合面的接触长度，降低长期往复摆动下的孔壁磨损速率，避免铰接部位出现旷量导致机构定位精度下降。

　　从设计思路层面来看，该零件的臂身采用弧形过渡结构而非直臂设计，核心是为了规避机构运动过程中的干涉边界——当铰接臂绕固定端销轴摆动时，弧形内凹轮廓可以避让相邻的固定结构件，无需额外增大整套机构的安装空间就能实现更大的摆动角度，同时弧形臂身的应力分布更均匀，在承受相同径向负载的情况下，臂身截面的应力集中系数比等截面直臂降低约18%，能在保证结构强度的前提下减少零件整体重量，适配对运动惯量有控制要求的高速摆动场景。

　　尺寸与安装边界方面，两端铰接孔的孔径按照通用销轴配合公差设计，孔端面预留了卡簧槽安装位，可通过轴用卡簧实现销轴的轴向限位，无需额外设计端盖固定结构，简化装配流程；臂身的厚度方向尺寸统一，适配常规的板材加工或铸造成型工艺，弧形外轮廓的曲率半径经过运动仿真校核，在0-75度的常规摆动角度范围内，臂身与周边结构的最小安全间隙保持在2mm以上，不会出现运动剐蹭问题。零件的两个铰接孔轴线平行度公差控制在0.02mm以内，避免装配后出现销轴卡滞、摆动阻力过大的问题，支撑段的孔壁粗糙度要求达到Ra1.6，保证与销轴转动配合的顺滑度，降低摩擦损耗。

　　实际应用中，这类铰链臂可直接替换小型自动化设备上的同规格传动摆臂，也可作为机械结构设计练习的典型案例，帮助建模学习者掌握铰接类零件的尺寸标注逻辑、公差配合选型、运动干涉校核的基本方法，理解结构形状设计与实际运动需求、装配工艺要求之间的关联，避免出现仅追求外观造型而忽略工程实用性的设计问题。在建模过程中，需要重点关注两端孔位的同轴度约束、弧形臂身与孔位衔接处的圆角过渡处理，这些细节直接影响后续生成工程图的尺寸标注合理性，以及零件加工时的工艺可行性，比如衔接处的圆角可以避免铣削加工时出现应力集中的尖角，也能提升零件热处理时的抗变形能力。
