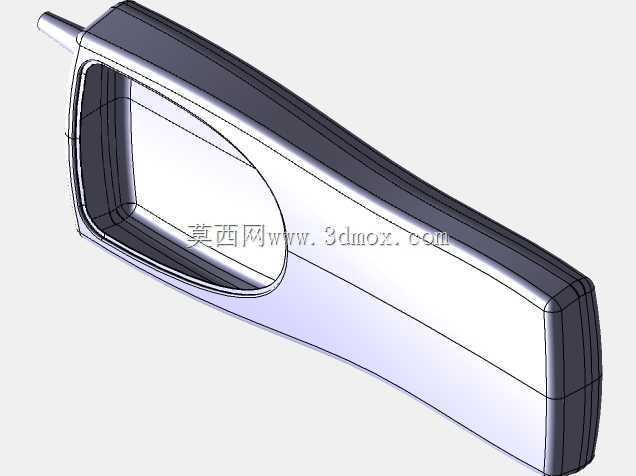

直板功能手机壳体结构三维建模练习

　　本次建模围绕早期直板功能手机的整机壳体结构展开，这类结构是手持通讯终端结构设计的基础练习载体，在消费电子结构设计入门训练中应用广泛，能够帮助建模者快速掌握手持类产品的曲面过渡、壁厚控制、装配间隙预留等核心设计要点。从实际用途来看，该壳体作为手机内部元器件的承载防护结构，需要包裹主板、电池、按键模组、天线组件等核心部件，同时兼顾手持握持的人体工学需求与外观视觉效果。从结构特性来看，壳体采用上下分件的扣合设计，前端预留屏幕安装的沉台区域，屏幕区域的边框做了圆弧过渡处理，避免直角结构带来的应力集中问题，同时提升握持时的贴合触感；顶部伸出的天线安装位做了壁厚加厚处理，保证天线装配后的结构强度，避免日常使用中天线受外力出现断裂松动。

　　设计思路上，先通过草绘勾勒整机的侧面轮廓曲线，重点控制机身的弧度变化，让机身中部到尾部的收腰弧度贴合手掌自然握持的曲线，减少长时间持握的硌手感；再通过曲面放样生成主体外轮廓，之后统一抽壳设定均匀壁厚，针对屏幕安装位、按键预留位、电池仓区域做局部的结构加厚与支撑筋设计，保证各个安装位的结构强度，避免装配后出现部件松动、按压异响的问题。外形尺寸方面，整机长度控制在110mm左右，宽度在45mm上下，最厚处不超过22mm，符合早期功能手机的便携尺寸要求，安装边界上，上下壳的扣合位预留0.15mm的装配间隙，屏幕沉台比屏幕实际厚度深0.1mm，预留双面胶粘贴的空间，电池仓的尺寸比标配电池大0.2mm，方便电池拆装同时避免电池晃动。

　　这类壳体建模练习，核心是训练曲面顺滑度控制与结构装配间隙的合理设定，很多手持类消费电子的结构设计逻辑都能在这类练习中找到共通点，比如手持弧度的处理、安装位的公差预留、壁厚均匀性控制，都是结构工程师需要熟练掌握的基础技能，建模过程中需要反复调整曲面的曲率连续性，避免外观面出现褶皱、棱线不顺的问题，同时内部的支撑筋布局要合理，既要保证结构强度，又要避免壁厚不均导致的注塑缩水问题，各个接口的开孔位置要和内部主板的接口位置精准对齐，避免装配后出现接口错位无法使用的情况。
