径向发动机铰接连杆结构三维数模

　　在星型布局的活塞式航空发动机、早期轻型航空动力装置以及部分小型固定式径向动力机组中，铰接杆是实现多活塞圆周排布、共用单根曲轴输出动力的核心传动构件，区别于直列发动机的并列连杆结构，这类铰接杆需要同时适配主连杆的铰接点位、对应活塞的销孔安装位，在高速往复运动中完成动力的汇交传递，其结构合理性直接决定整台发动机的运转平顺性、活塞组的运动轨迹精度以及核心摩擦副的使用寿命。

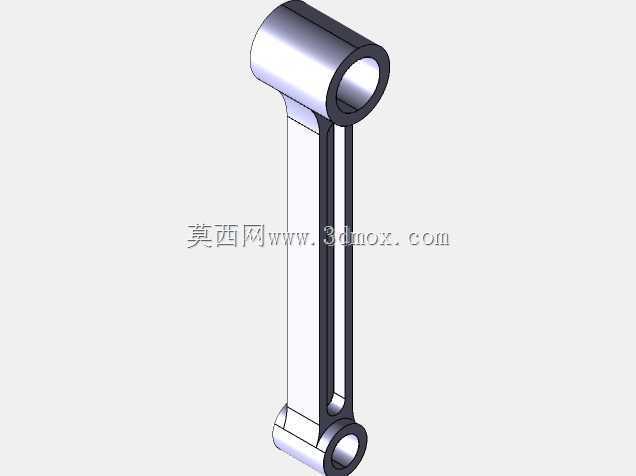

　　从实际工况来看，径向发动机通常将5-9个活塞沿曲轴圆周呈放射状排布，其中一个活塞连接主连杆，其余活塞的连杆均通过铰接销与主连杆上的凸台铰接，本次呈现的铰接杆正是这类副连杆结构：杆身采用工字形截面设计，并非等直径圆杆，这是因为在往复运动过程中，杆身主要承受活塞传递的爆发压力带来的压应力，以及摆动过程中产生的交变弯曲应力，工字形截面在同等重量下能获得更高的截面惯性矩，相比实心圆杆可降低30%左右的往复运动质量，减少曲轴端的平衡配重需求，同时保证足够的抗弯、抗扭刚度，避免高转速下杆身出现横向谐振。

　　两端的环套结构分别对应不同的安装边界：上端大直径环套用于与主连杆上的铰接凸台配合，内孔精度需控制在H7级公差带，装配时需压入耐磨铜套，铜套内孔表面开设螺旋油槽，工作时通过曲轴飞溅的润滑油实现油膜润滑，避免铰接销与铜套出现干摩擦；下端小直径环套用于连接活塞销，内孔同样需要压装衬套，且环套端面与活塞销座之间需预留0.1-0.15mm的轴向间隙，补偿热膨胀带来的尺寸变化，防止工作时出现卡滞。两个环套的中心距是核心安装尺寸，直接决定对应气缸的压缩比，设计时需结合主连杆的铰接点位置、活塞行程、曲轴偏心距做运动学仿真验证，确保活塞在上止点时不会碰撞气缸盖，在下止点时不会脱出气缸套，同时整个运动行程中连杆的摆动角度不超过12度，降低活塞对气缸壁的侧压力，减少缸套的偏磨风险。

　　设计过程中首先要完成运动学校核：根据径向发动机的缸数、排布角度确定铰接杆的安装相位，通过多体动力学仿真模拟全转速区间内铰接杆的受力变化，确定最大爆发压力工况下杆身的应力集中点——通常出现在杆身与两端环套的过渡圆角位置，因此过渡处采用大圆角平滑过渡，避免直角结构带来的应力集中，圆角半径不小于杆身壁厚的1.5倍。其次要完成轻量化匹配：在保证结构强度的前提下，对杆身腹板位置做等强度优化，去除非受力区域的多余材料，将铰接杆的往复运动质量控制在活塞组总质量的1/3以内，降低曲轴旋转时的惯性力波动。另外还要考虑装配工艺性：两端环套的铜套压装后需做精铰加工，保证内孔圆柱度不超过0.008mm，且两个环套的内孔轴线平行度公差控制在0.02mm/100mm以内，避免装配后活塞销与铰接销出现别劲现象，导致偏磨甚至连杆断裂。

　　在实际应用场景中，这类铰接杆除了用于传统的航空星型发动机，还会出现在部分小型径向布局的内燃机模型、复古航空动力复刻装置、以及特种作业的小型动力机组中，其结构设计直接影响整机的动力输出效率与可靠性：如果铰接杆的中心距存在超差，会导致对应气缸的压缩比偏离设计值，出现动力不足、爆震等问题；如果杆身刚度不足，高转速下会出现杆身弯曲变形，导致活塞环偏磨，出现气缸漏气、机油消耗过大的故障；如果铰接位置的润滑结构设计不合理，会在短时间内出现铰接销磨损，导致连杆间隙过大，运转时出现异响，严重时甚至会出现连杆断裂击穿机匣的严重事故。

　　从建模逻辑来看，构建该结构时首先要确定两个环套的中心距基准，分别绘制两端环套的内外径轮廓，再通过放样特征生成工字形杆身，对过渡位置做圆角处理后，添加铜套安装位、油槽等细节结构，建模过程中需保留所有关键尺寸的参数化关联，方便后续根据不同缸径、不同行程的径向发动机做参数调整，快速适配不同的设计需求。整个结构没有多余的冗余设计，每一处截面变化、每一个圆角尺寸都对应实际工况下的受力需求，完全服务于径向发动机多活塞汇交动力的传动需求，是典型的按工况定向优化的机械传动构件。
