　　在航空活塞动力、老式大功率航发以及部分特种内燃动力的结构体系中，径向发动机的主连杆是整套曲柄连杆机构的核心承载部件，区别于直列、V型发动机的并列连杆布局，星型排布的气缸组所有副连杆都需要铰接在主连杆的大端凸缘上，这就对主杆的结构强度、铰接点位精度、动平衡特性提出了远高于普通连杆的设计要求。从实际工况来看，这类主连杆需要同时传递多个气缸交替做功的爆发压力，还要承受活塞往复运动带来的交变惯性载荷，尤其是大排量多缸星型发动机在高转速工况下，主杆身的应力分布会随不同气缸的点火顺序呈现周期性波动，设计阶段必须对杆身的截面过渡、应力集中区域做反复的迭代校核。

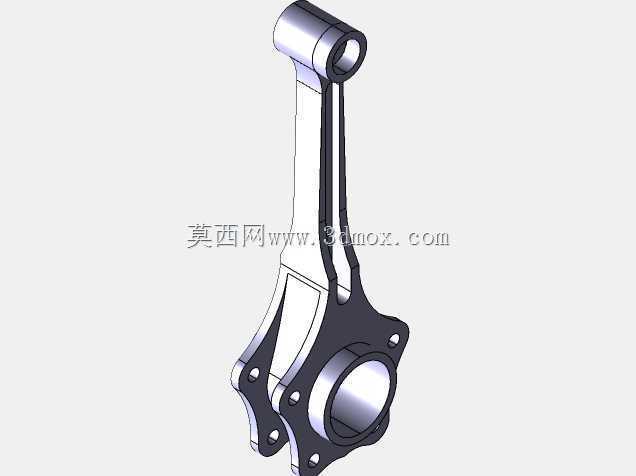

　　从结构设计逻辑来看，该主杆采用了分体式大端配合整体式小端的经典布局，小端为整圆衬套安装位，用于铰接活塞销，内孔预留了铜基衬套的压装余量，表面粗糙度要求控制在Ra1.6以内，保证衬套压装后不会出现松脱、偏磨的问题；杆身采用工字形截面设计，在保证纵向抗弯、抗扭刚度的前提下尽可能降低结构自重，减少高速运转时的往复惯性力，杆身与大小端的过渡区域全部采用大圆角平滑过渡，避免截面突变带来的应力集中，这一点对于承受交变载荷的动力部件至关重要，很多连杆早期疲劳失效都源于过渡圆角处理不当。大端为剖分结构吗？不，径向发动机主连杆的大端是整圈带多个铰接凸耳的结构，整圈内孔用于安装在曲轴的曲柄销上，外圈均匀分布的凸台销孔用于连接各个气缸对应的副连杆，每个销孔的位置度公差需要严格控制，保证所有副连杆连接的活塞在上止点时的行程误差控制在允许范围内，否则会出现个别气缸压缩比偏差过大、做功不均匀的问题。

　　从安装边界来看，小端内孔直径适配对应规格的活塞销，外径尺寸需要满足活塞销座的避让要求，避免活塞运动到上止点时杆身与活塞内腔发生干涉；大端的内孔与曲柄销采用间隙配合，配合间隙需要根据热膨胀量精确计算，保证发动机达到工作温度时，轴瓦与曲柄销之间能形成稳定的润滑油膜；外圈的副连杆铰接销孔的分度精度直接决定了各缸的点火间隔均匀性，设计时需要结合气缸数量、曲轴曲柄半径、连杆长度做运动学仿真，验证全行程范围内所有副连杆与主杆、曲轴箱、气缸壁之间不存在运动干涉。

　　实际应用场景中，这类主连杆除了在传统航空活塞发动机上使用，部分采用径向布局的特种内燃机、气体压缩机的传动端也会使用类似结构，其核心优势是可以在较小的轴向尺寸内布置多组气缸，大幅提升动力单元的功率密度，非常适合对径向尺寸不敏感、但对轴向长度有严格限制的动力场景。设计这类零件的三维数模时，需要先根据动力指标确定缸数、缸径、行程、曲柄半径等基础参数，再倒推主连杆的长度、大端分度圆直径、各铰接孔的位置，之后通过有限元分析模拟最大爆发压力工况、最高转速惯性载荷工况下的应力分布，对杆身厚度、凸耳圆角、销孔壁厚做优化调整，在保证安全系数满足设计要求的前提下尽可能做轻量化处理，降低运动部件的惯量，提升发动机的响应速度。

　　另外需要注意的是，这类主连杆在装配时需要和对应的副连杆、曲柄销做分组选配，保证各铰接点的配合间隙符合设计要求，大端轴瓦的油槽位置需要和曲轴上的润滑油道精准对齐，保证高速运转时压力润滑油能顺利输送到各个摩擦副表面，同时主连杆的动平衡等级需要达到G6.3以上，避免多缸交替做功时产生额外的振动，影响整个动力系统的运行稳定性和使用寿命。数模建模过程中，所有配合面的尺寸公差、形位公差都需要在三维中标注清楚，尤其是大端内孔的圆柱度、各副连杆销孔相对于大端轴线的位置度、小端孔与大端孔的平行度，这些参数直接决定了零件加工完成后能否顺利装配，以及装配后的实际运行表现。
