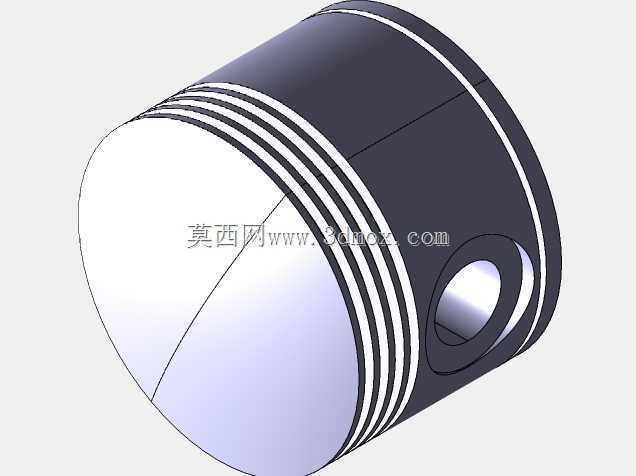

径向发动机配套活塞结构三维设计

　　在星形布局的航空活塞发动机、小型通用航空动力装置以及早期的航空活塞动力单元中，径向发动机活塞是直接承接燃烧做功、完成动力往复转换的核心承载部件，其结构设计合理性直接决定整机压缩比稳定性、动力输出平顺性以及大修间隔周期。不同于直列、V型发动机的活塞结构，径向发动机的活塞需要适配气缸围绕曲轴呈放射状排布的安装特性，活塞销座的受力方向、裙部的导向支撑逻辑都需要匹配星形布局的连杆运动轨迹，避免在高转速工况下出现裙部偏磨、销座应力集中的问题。从结构功能来看，该活塞头部设置有多道环槽，用于安装气环与油环，气环负责密封燃烧室与曲轴箱之间的压力通路，保证做功冲程的缸压不会出现泄漏，油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室造成积碳、

　　烧机油的问题，环槽的加工精度、轴向间隙都经过匹配设计，既保证环组在高温工况下有足够的热膨胀余量，又不会因为间隙过大造成环组泵油、漏气的问题。活塞顶部采用平顶结构设计，这种结构的优势在于受热面积均匀，加工工艺性好，能够适配径向发动机统一的燃烧室形状，保证各个气缸的压缩比一致性，避免因为各缸燃烧室容积偏差造成动力输出不均、振动过大的问题。活塞裙部作为往复运动的导向承载面，其型线设计采用了中凸变椭圆的结构逻辑，在活塞工作受热膨胀后，裙部能够与气缸壁保持均匀的接触间隙，既不会因为间隙过大造成敲缸异响，也不会因为间隙过小出现拉缸、抱缸的故障。活塞销座位于活塞裙部的侧方位置，采用浮动式活塞销的安装结构，销座内部设置有卡簧槽，用于安装活塞销卡环，限制活塞销的轴向窜动，避免销子窜出刮伤气缸壁；销座的加强筋结构从活塞头部内侧一直延伸到销座位置，能够将燃烧做功的冲击力均匀传递到活塞销，再通过连杆传递到曲轴，避免应力集中在销座与活塞本体的连接位置造成疲劳开裂。从安装边界来看，该活塞的外径尺寸与对应缸径的气缸套完全匹配，活塞的总长度需要满足曲轴最大回转半径下的往复行程要求，保证活塞到达上止点时不会碰撞气门，到达下止点时活塞裙部不会脱出气缸套；活塞销的内径、外径尺寸匹配对应连杆小头的衬套孔径，装配时活塞与活塞销、连杆小头的配合间隙需要满足热态工况下的膨胀需求，保证运动副之间有足够的润滑油膜形成空间。在实际应用场景中，这类活塞广泛应用于小型通航飞机的径向活塞发动机、

　　老式螺旋桨飞机的动力单元，以及部分复刻的航空爱好者自制动力装置中，其工作环境长期处于高温、高压、高往复频率的状态，活塞本体的材质通常选用高硅铝合金，在保证轻量化的同时具备足够的高温强度与热稳定性，降低往复运动的惯性力，提升发动机的最高转速上限。设计过程中需要重点考虑活塞的热变形补偿，因为活塞头部直接接触燃烧气体，工作温度远高于裙部位置，所以头部的直径设计会略小于裙部直径，形成上小下大的锥形结构，在工作受热后整个活塞的外圆能够趋近于正圆柱形，保证全工况下与气缸壁的贴合状态均匀。同时活塞环槽的位置、深度都经过热负荷计算，第一道环槽的位置距离活塞顶面有足够的距离，降低第一道环的工作温度，避免环组因为高温失去弹性造成密封失效。

　　裙部的表面通常会做石墨涂层或者镀锡处理，在发动机冷启动阶段能够提供更好的初期磨合性能，减少冷启动阶段的磨损量，提升活塞的使用寿命。在三维建模过程中，需要重点还原活塞的内部加强筋结构、环槽的倒角细节、销座的油孔位置，这些细节虽然不影响外观展示，但在实际工程应用中直接决定活塞的结构强度与润滑效果，比如销座位置的油孔能够将曲轴飞溅上来的润滑油引导到活塞销与衬套的摩擦面之间，形成持续的润滑油膜，降低运动副的磨损。另外活塞的重心位置需要与活塞轴线重合，避免在高速往复运动中产生额外的离心力，造成发动机振动过大，所以建模完成后需要进行重心配平校验，保证活塞的质量分布均匀。对于径向发动机来说，因为所有气缸的活塞都连接在同一个曲轴曲柄销上，每个活塞的质量差需要控制在极小的公差范围内，否则会造成曲轴动平衡失效，所以在设计阶段就需要对活塞的壁厚进行均匀化设计，在保证强度的前提下尽可能控制质量偏差，为后续的动平衡工序留出足够的调整余量。
