力泵阀室双法兰连接结构三维设计

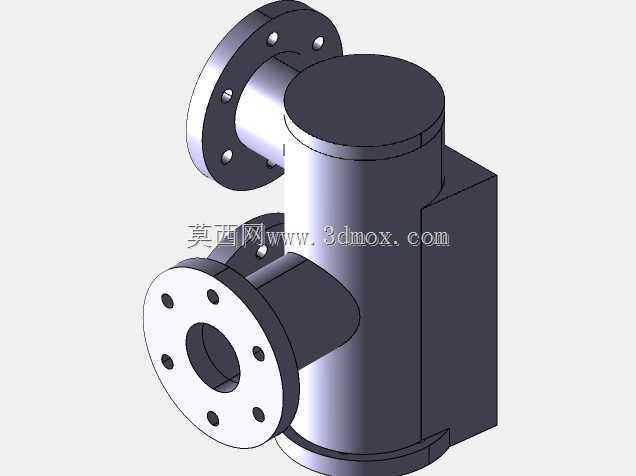

　　在化工流体输送、市政给排水、工业循环水系统的管路布设场景中，这类带双法兰接口的阀室结构是管路系统中实现介质通断、流向切换的核心承载部件，区别于普通直通式阀件，该结构采用垂直相交的双通腔设计，能够在有限的管路安装空间内完成90度转向的介质导流，同时集成阀件安装的腔体空间，无需额外在管路中加装转向弯头与阀座短接，大幅减少管路连接的密封点位，降低现场安装的泄漏风险。从结构设计逻辑来看，整个阀室采用圆柱形主腔体搭配侧置方形安装座的布局，主腔体上下端分别预留阀杆穿装与底盖密封的加工基准面，两个相互垂直的法兰接口分别对接不同走向的管路，法兰端面的螺栓孔采用均匀圆周排布，适配国标PN16压力等级的法兰连接标准，

　　每个法兰端面都预留了密封垫片的安装沉台，安装时可根据输送介质的腐蚀性、温度参数选择橡胶垫片、金属缠绕垫片等不同密封件，满足-20℃到200℃工况下的密封要求。在实际工程应用中，这类阀室结构通常配套升降式截止阀阀芯或者旋塞式阀芯使用，主腔体的内径根据管路通径匹配设计，腔体内壁做圆弧过渡处理，避免介质在转向位置形成涡流区，减少介质流动过程中的压力损失，同时降低含颗粒介质对腔体内壁的冲刷磨损，延长阀室的整体使用寿命。侧置的方形安装座主要用于将整个阀组固定在管路支架或者设备基座上，安装座上预留的螺栓固定孔位做了沉头处理，固定螺栓安装后不会突出安装座表面，避免与周边管路、线缆形成干涉，安装座与主腔体的连接位置做了加厚的加强筋结构，

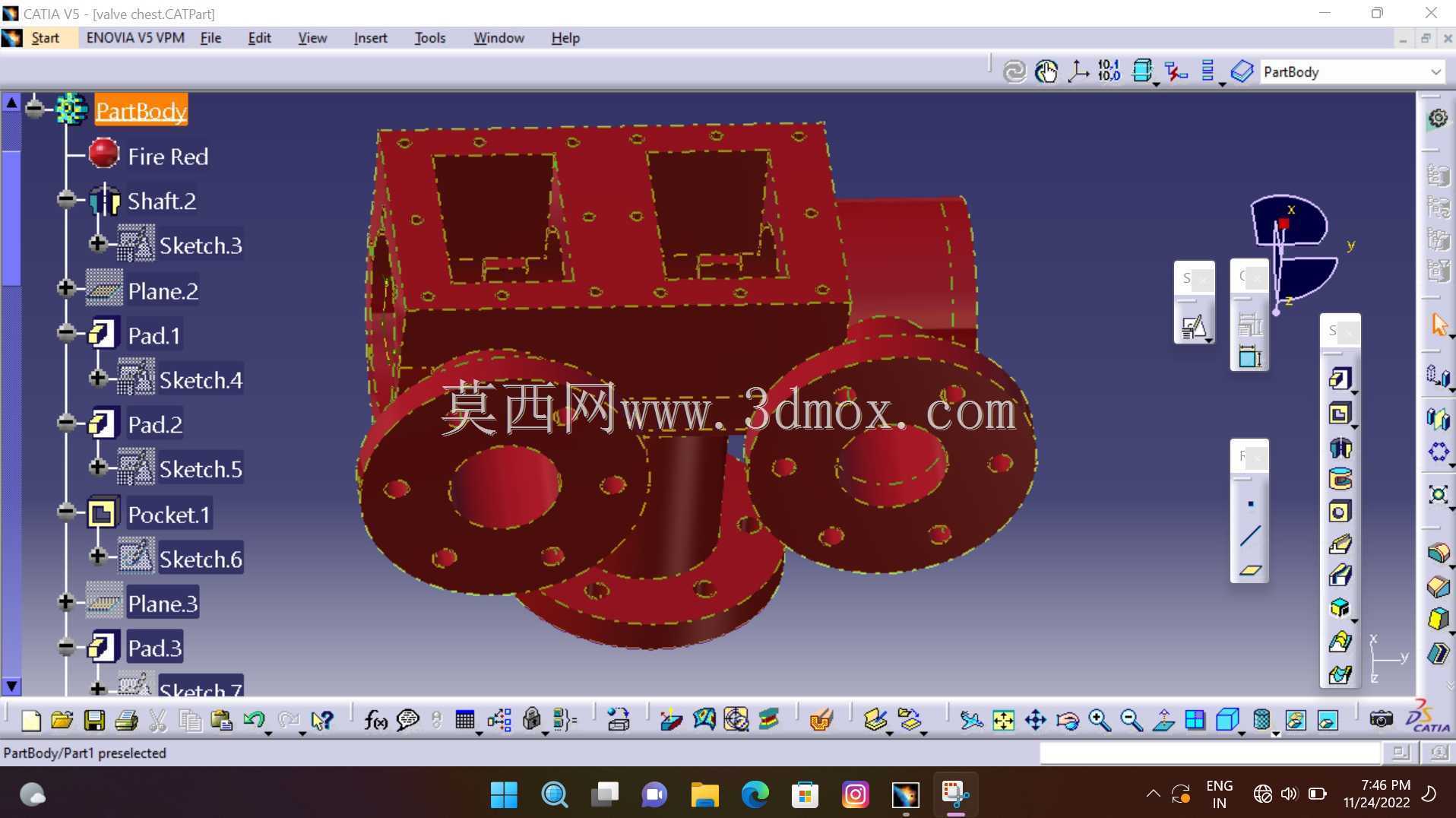

　　能够承受管路运行过程中产生的水锤冲击载荷，避免长期振动工况下连接位置出现开裂变形。从安装边界尺寸来看，两个法兰接口的端面距离主腔体中心的尺寸经过精准核算，能够适配常规工业管路的安装间距要求，法兰端面的螺栓孔中心圆直径、螺栓孔数量与孔径都严格遵循通用管路法兰标准，现场安装时无需对现有管路进行额外切割改造，可直接与同通径的管路法兰对接。主腔体顶部的阀杆安装位采用同轴度公差0.02mm的精度设计，保证阀杆升降过程中不会出现卡滞，阀杆与腔体之间的密封填料函预留了足够的填料安装空间，可在不拆解整个阀室的情况下完成密封填料的更换，降低后期运维的工作量。在建模过程中，所有的加工倒角、铸造圆角都按照实际铸造工艺要求做了还原，

　　避免出现尖锐棱角导致的铸造应力集中问题，腔体内壁的加工余量预留了3mm的机加工空间，能够满足后期精加工的尺寸精度要求，法兰端面的粗糙度要求按照Ra3.2设计，保证密封面的平面度，减少密封失效的概率。这类阀室结构在实际选型过程中，需要根据管路的设计压力、介质流速来匹配对应的通径规格，不同通径的阀室主腔体壁厚会根据压力等级做对应调整，高压工况下的阀室会在腔体外部增加环形加强筋，提升腔体的承压能力，避免长期高压运行下出现腔体鼓胀变形。对于输送腐蚀性介质的工况，还可以在建模阶段调整材质参数，将普通碳钢材质替换为不锈钢或者衬塑结构，对应的壁厚尺寸也会根据材质的强度参数做重新核算，保证结构强度满足工况要求。在管路系统的三维布设过程中，这类集成转向功能的阀室结构能够有效压缩管路的整体占用空间，尤其在设备间、管廊这类空间紧凑的安装场景中，相比传统的弯头加独立阀门的组合结构，能够减少至少两个连接法兰的安装空间，同时降低管路系统的整体重量，减少管路支架的载荷负担。
