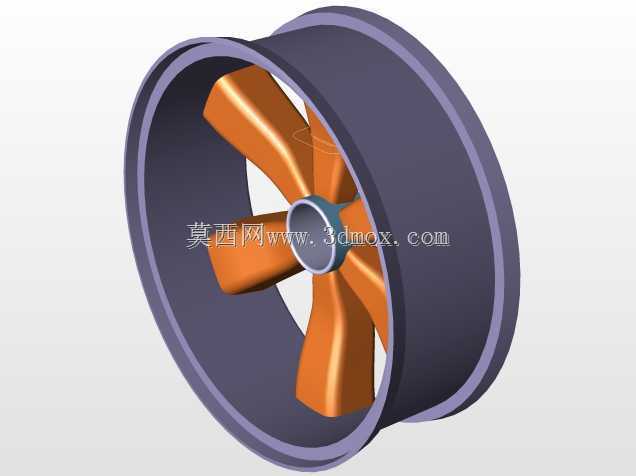

带一体式辐叶结构的通风轮圈结构设计

　　该轮圈结构采用轮辋与辐叶一体化的设计逻辑，区别于传统分体式轮毂加叶片的装配结构，从根源上减少了连接紧固件的使用，降低了装配累积误差，同时提升了整体结构的动平衡稳定性，在高速回转工况下能有效降低偏心振动带来的疲劳损耗。从实际应用场景来看，这类带辐叶的轮圈结构常适配于小型通风设备、内置散热风道的动力单元、以及需要兼顾轮体支撑与气流驱动的复合功能工位，比如小型风冷动力单元的端部导风轮、移动式通风装置的支撑轮组，既可以作为轮体承担径向载荷，又能随轴转动时驱动周边空气形成定向气流，省去了单独安装风轮的空间与装配工序。

　　设计过程中优先考虑了回转件的壁厚均匀性，轮辋部分采用等壁厚环形结构，壁厚取值兼顾结构刚度与成型工艺性，避免厚薄差异过大导致的成型内应力集中；辐叶采用曲面扭角设计，每片辐叶的截面从轮毂连接处到轮辋连接处平滑过渡，扭角取值经过气流导向优化，转动时能以更低的风阻损耗驱动轴向气流，同时辐叶与轮辋、轮毂的连接处均做了大圆角过渡，消除应力集中死角，提升长期交变载荷下的结构疲劳寿命。轮毂中心设置了与传动轴配合的安装定位孔，孔位同轴度与轮辋的径向圆跳动公差严格匹配回转件的精度要求，安装端面预留了轴向定位的贴合面，可通过轴肩或者锁紧件实现轴向固定，避免运转过程中出现轴向窜动。

　　从安装边界来看，轮辋的外圆直径为整体结构的最大回转直径，安装时需要预留足够的径向安全间隙，避免转动过程中与周边护罩、机架发生刮擦；轮毂中心的安装孔尺寸适配常规的小型传动轴径，键槽或者锁紧位的设计可根据实际传动需求做适配调整，整体结构的轴向宽度控制在紧凑区间内，可适配狭窄安装空间的使用需求。辐叶的数量选取经过动平衡配重考量，八片辐叶沿圆周方向均匀分布，相邻辐叶的夹角误差控制在极小范围内，出厂前无需做过多的配重调整即可满足中低转速下的动平衡要求。在功能特性上，该结构同时承担了三重作用：一是作为轮类构件承担径向支撑载荷，轮辋的环形结构可承受一定的径向冲击与静载荷，满足移动场景下的滚动支撑需求；二是作为风轮构件驱动空气流动，辐叶的曲面造型在转动时可形成稳定的轴向气流，为周边的发热部件提供风冷散热；三是作为传动连接件将轮毂处的扭矩传递到整个轮体，辐叶的等强度设计保证扭矩传递过程中不会出现局部应力过载。

　　设计时还充分考虑了不同工况下的适配性，轮辋的外圆面可根据实际使用需求加装橡胶外圈，作为行走轮使用时能提升缓冲性能与地面摩擦力；若作为固定风道内的导风轮使用，轮辋外圆可与风道内壁做小间隙配合，提升气流输送效率，减少回流损耗。辐叶的表面做了流线型修型，没有突兀的直角或者凸起结构，一方面降低了转动时的风噪，另一方面减少了气流中的粉尘附着，在多尘工况下长期使用也不会因为积尘过多破坏动平衡。轮毂与轴的配合面选取了适中的配合公差，既不会因为过盈量过大导致装配困难，也不会因为间隙过大出现运转时的偏心晃动，装配时可采用常温压装或者热装工艺，根据实际载荷大小选择合适的装配方式。整体结构没有多余的冗余设计，所有结构特征都服务于功能需求，没有为了外观增加不必要的装饰性结构，完全从工程实用角度出发完成结构布局，适合作为小型风冷动力单元、移动式通风设备、紧凑型散热模组的配套构件使用，在建模过程中所有特征均采用参数化绘制，关键尺寸可根据实际安装需求做快速调整，无需重构整体拓扑结构，大幅提升了后续变型设计的效率。
