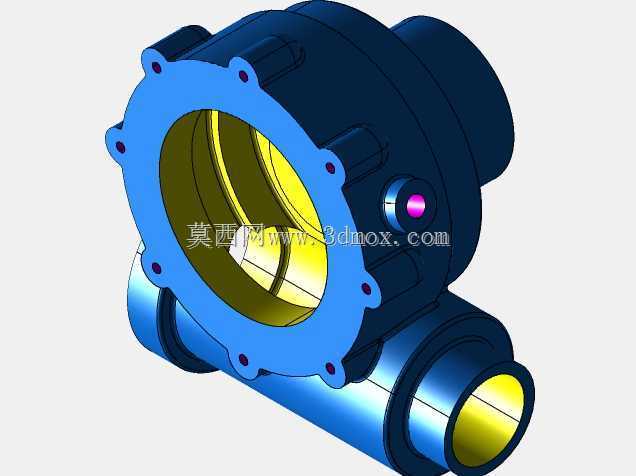

法兰接口式流体调压腔体结构设计

　　在工业流体输送与稳压调控的现场应用场景里，这类带多法兰接口的腔体结构，是交流稳压配套流体回路里的核心承压部件，主要承担管路内流体压力稳定、流向引导以及外接管路对接的功能，常见于工业供液系统、稳压泵站以及需要恒定流体压力输出的生产工位，能够在管路压力出现波动时，通过腔体内部的流道设计缓冲压力冲击，避免下游设备因压力骤变出现密封失效、元件损坏的问题。从结构设计的思路来看，整个腔体采用一体化铸造成型的主体加机加工连接面的工艺路线，主体外侧的加强筋布局完全按照承压工况下的应力分布走向设置，在腔体进出流道的转弯位置做了大圆弧过渡处理，减少流体在腔体内的沿程阻力，同时避免直角位置长期受流体冲刷出现的气蚀磨损问题。

　　前端的大直径法兰采用周向均布的螺栓孔设计，螺栓孔的位置度公差严格控制在0.1mm以内，保证和上游调压模块对接时的密封面完全贴合，密封槽预留的压缩量适配常规丁腈橡胶O型圈的压缩比范围，不需要额外定制密封件就能满足1.6MPa工作压力下的密封要求。侧面的两个平行管状接口分别作为流体的进出通道，接口的内径尺寸按照额定流量下的流速不超过3m/s的标准计算确定，避免流速过高带来的振动和噪音问题，接口端部同样设置了法兰连接结构，法兰端面的粗糙度要求达到Ra1.6，保证对接时的密封可靠性。腔体侧面预留的传感器安装孔采用阶梯孔设计，内部设置了密封挡圈槽，可以直接安装压力检测元件，不需要额外加装转接接头，减少了管路的泄漏点。从安装边界来看，

　　整个腔体的安装基准面为底部的两个平行管体的下母线位置，安装时只需要将两个管体放置在配套的管夹支架上，配合前端法兰的螺栓固定即可完成定位，不需要额外设计复杂的安装支座，整体的安装空间占用在同规格稳压部件里属于紧凑级别，能够适配现有多数工业管路的安装空间预留尺寸，不需要对原有管路布局做大规模改动就能完成替换安装。在细节设计上，腔体的壁厚按照承压要求做了差异化设置，法兰连接位置的壁厚比主体壳体厚3mm，抵消螺栓预紧力带来的局部应力集中，流道内部的所有相交位置都做了圆角过渡，避免加工过程中出现应力集中导致的部件开裂问题，同时也减少了流体在腔体内的滞留区域，避免长期使用后杂质在腔体内堆积影响调压精度。这类结构在设计建模过程中，

　　需要重点核对各个法兰接口的同轴度、密封面的平面度以及内部流道的通流面积一致性，建模时优先采用参数化设计方式，将法兰螺栓孔数量、接口通径、腔体壁厚等参数设置为可变量，方便后续根据不同的压力等级、流量需求快速调整模型尺寸，不需要重新搭建整体结构。实际选型应用时，需要根据现场的工作压力、流体介质特性确认腔体的材质适配性，常规工况下采用铸铝材质即可满足重量和强度要求，腐蚀性介质工况下可以更换为不锈钢材质，只需要调整铸造工艺参数，整体结构不需要做改动。
