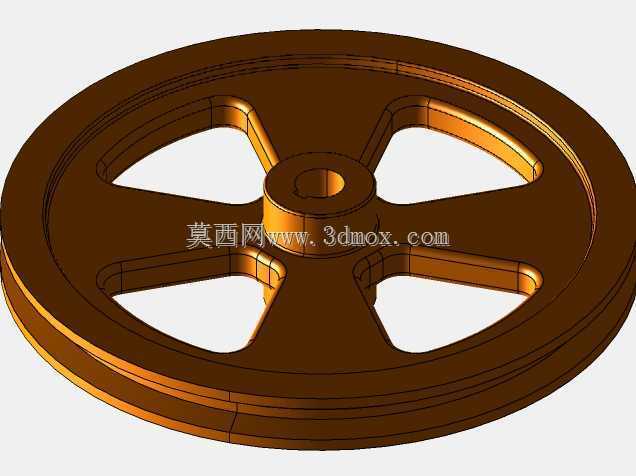

五辐式传动轮辋结构设计方案

　　这类轮辋结构常应用在中小功率传动系统的从动轮组中，常见于带传动输送线、小型动力输出机构、农用辅助机具的行走支撑部位，区别于重载车辆的一体式锻造轮辋，该结构采用辐条镂空设计，核心是在满足轮缘径向刚度、轮毂安装强度的前提下，尽可能降低轮体自身转动惯量，减少动力启动阶段的惯性损耗。从实际使用场景看，这类轮辋多搭配V型带或平带做动力传递，轮缘位置预留了标准带槽的安装余量，双凸缘的结构可以避免传动带在高速运转时出现滑脱、跑偏的问题，轮缘内侧的退刀槽设计，是加工阶段为了车削轮缘端面时避免刀具干涉预留的结构，同时也能减少轮缘位置的应力集中点，避免长期交变载荷下出现轮缘开裂的问题。设计阶段首先要确定的是轮毂的安装边界，

　　轮毂中心的通孔尺寸需要匹配对应直径的传动轴，孔位公差一般取H7级过渡配合，保证轮体和轴之间不会出现相对转动，轮毂外侧的凸台高度要超出辐条平面3-5mm，一方面是为安装紧定螺钉、平键预留足够的螺纹啮合长度，另一方面也能避免辐条在安装时和轴承端盖、轴套等相邻零件发生剐蹭。辐条采用五辐对称分布的结构，而非常见的三辐或六辐，是经过受力核算的选择：三辐结构单根辐条承受的弯矩过大，重载启停时容易在辐条和轮毂连接的圆角位置出现应力断裂；六辐结构虽然受力更均匀，但会增加不必要的材料用量，转动惯量的控制效果不如五辐结构，五辐的对称角度刚好可以让轮体在做动平衡校验时，配重块的添加位置更灵活，不需要在轮缘位置额外焊接配重凸台。

　　辐条的截面采用梯形变厚度设计，靠近轮毂的位置厚度更大，向轮缘延伸时逐渐收薄，这种变截面设计符合轮体转动时的应力分布规律——扭矩从轮毂输入后，通过辐条传递到轮缘，越靠近轮毂的位置承受的剪切力越大，加厚处理可以提升结构强度，靠近轮缘位置受力逐渐分散，收薄处理可以有效降低整体重量。轮辋的外形尺寸需要匹配对应的传动带规格，轮缘的外径公差需要控制在IT8级以内，保证带传动的线速度稳定，不会因为轮径偏差导致传动比出现误差；轮体的总宽度要比匹配的传动带宽出2-3mm，避免传动带两侧和轮缘凸边发生持续摩擦，降低带的使用寿命。安装边界上，轮体装配到轴上之后，轮毂端面需要和轴肩贴合，轴向定位依靠轴肩和轴端挡圈实现，不需要额外做轴向的锁紧结构，

　　辐条之间的镂空空间也方便后期维护时，操作人员可以直接伸手穿过镂空位置调整轴端的紧固件，不需要把整个轮体从轴上拆卸下来，能大幅降低现场维护的工作量。从受力特性看，这类轮辋工作时主要承受径向的带张紧力、启停阶段的瞬时扭矩，辐条和轮毂、轮缘连接的位置都做了R3-R5的圆角过渡，避免直角位置的应力集中，经过有限元核算，在额定载荷下，辐条位置的最大应力远低于常用铸铁或铸铝材料的许用应力，安全系数可以达到2.5以上，满足长期连续运转的使用要求。另外轮缘的外圆表面粗糙度需要控制在Ra3.2以内，太粗糙会加速传动带的磨损，太光滑则容易出现传动打滑的问题，设计时也预留了表面氧化或喷塑处理的余量，不会因为涂层厚度影响最终的装配尺寸。
