奔驰三叉星徽立标桌面摆件结构设计

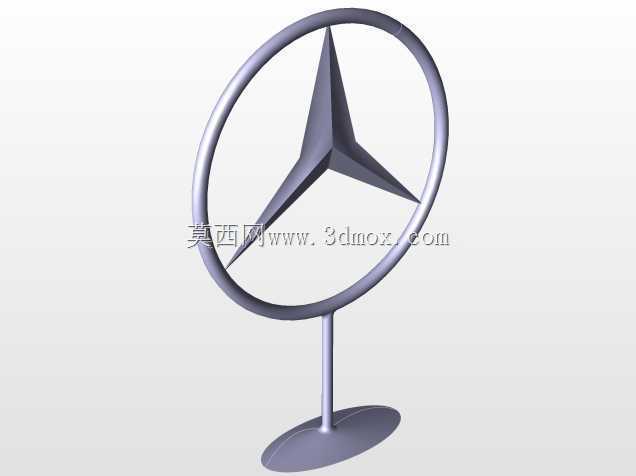

　　这款三叉星徽立标结构，最初的设计参考来源于乘用车辆前端的立式标识结构，在实际工程落地中，除了整车配套的装车场景外，同结构的等比例缩放件也常被用作品牌展示摆件、展厅陈列道具、周边衍生文创产品的结构原型。从功能特性上看，整个结构分为三个核心组成部分：上部的环形外圈、三叉星辐条主体，中部的支撑立杆，以及下部的椭圆配重底座，三个部分通过过盈配合加底部粘接的方式组合为整体，无需额外紧固件即可保证结构稳定性。设计过程中首先要确认的是三叉星的角度公差，三根星辐沿环形中心呈120度均匀分布，每根星辐的截面从中心交汇点向外圈方向做渐变收窄，同时沿垂直方向做带拔模角度的斜面处理，既还原标识本身的立体光影效果，也能满足金属压铸或者3D打印工艺的脱模要求，

　　避免出现倒扣结构导致的生产缺陷。环形外圈的截面并非正圆形，而是采用带微小弧度的椭圆截面，朝向观察者的外侧弧面做高光处理基准，内侧弧面与星辐末端做平滑过渡衔接，衔接处做R0.8的圆角处理，避免应力集中导致的连接处断裂，尤其是在作为车用立标使用时，车辆行驶过程中的持续振动会对衔接处造成交变载荷，圆角过渡能大幅提升结构的疲劳强度。中部的支撑立杆采用等直径圆杆结构，上端与环形外圈的底部中心点连接，连接位置做锥形过渡，减少立杆与外圈连接点的突兀感，立杆长度根据使用场景做适配调整：装车场景下立杆长度更短，整体重心更低，避免高速行驶时气流冲击导致标识晃动；桌面摆件场景下立杆长度适当加长，提升整体展示比例，让上部的星徽主体处于视觉观察的舒适高度。

　　下部的椭圆底座承担整个结构的配重与固定功能，底座内部预留配重块安装腔，可根据整体重量需求填充金属配重块，降低整体结构的重心，避免轻微触碰就出现倾倒；底座底部预留3M胶粘贴槽或者防滑硅胶垫安装位，作为摆件使用时可通过硅胶垫增加接触面摩擦力，作为车用立标使用时可通过双面胶与引擎盖表面实现无损固定，不会对车身漆面造成损伤。从安装边界尺寸来看，上部环形外圈的直径控制在70mm到120mm区间，适配不同车型的引擎盖曲面弧度以及不同尺寸的桌面展示需求，立杆直径根据外圈尺寸做等比例匹配，直径范围在4mm到8mm之间，保证支撑强度的同时不会因为杆体过粗影响整体视觉协调性，底座的椭圆长轴尺寸控制在外圈直径的0.6倍左右，短轴为长轴的0.7倍，

　　底座厚度控制在8mm到15mm之间，既保证足够的配重安装空间，也不会因为底座过厚显得整体结构笨重。在实际建模过程中，所有曲面均采用G2连续过渡，避免出现曲面棱线导致的光影断层，星辐表面的斜度经过反复调整，保证在常规自然光照射下，三个星辐的受光面与背光面形成均匀的明暗对比，还原品牌标识的视觉辨识度；同时整个结构的壁厚保持均匀，金属压铸工艺下壁厚控制在2.5mm到3mm之间，3D打印工艺下壁厚不低于1.5mm，避免生产过程中出现缩孔、翘曲等工艺缺陷。针对车用场景的特殊需求，结构设计时还考虑了行人碰撞保护要求，立杆与底座的连接位置设计有预定断裂点，当受到超过设定阈值的外力冲击时，立杆会从预定断裂点位置断开，避免刚性结构对碰撞行人造成额外伤害，这一细节也是车用外饰标识设计中必须满足的安全规范要求。而作为桌面摆件使用时，可取消预定断裂点结构，将立杆与底座做一体化设计，提升整体结构的连接强度，满足长期摆放的使用需求。
