双端十字轴式万向传动轴总成结构

项目分类:通用机械零部件 发布时间:2024-10-08 ID:778944
  • 双端十字轴式万向传动轴总成结构
  • 双端十字轴式万向传动轴总成结构
  • 双端十字轴式万向传动轴总成结构
  • 双端十字轴式万向传动轴总成结构
  • 双端十字轴式万向传动轴总成结构
  • 双端十字轴式万向传动轴总成结构
  • 双端十字轴式万向传动轴总成结构

  这套双端十字轴万向传动轴结构,核心解决两轴之间存在空间夹角、工作中轴线相对偏移工况下的旋转动力连续传递问题,在工业传动布局里,很多设备的动力输出端与执行输入端无法保证严格同轴,安装过程存在装配公差,设备运行时机架受载变形、振动位移也会让轴系中心距和夹角持续变化,刚性联轴器无法适配这类偏差,强行使用会在轴端、轴承位产生极大附加弯矩,轻则造成轴系疲劳断裂、轴承过早点蚀,重则直接卡死动力链,而这类双万向节串联的传动轴,正是为补偿这类轴线偏差设计。

  从实际落地场景来看,这类结构广泛出现在轧钢设备的辊道传动、工程机械的分动箱输出、长距离输送设备的辊子驱动、改装专用车辆的动力传输环节:当动力源和工作端之间隔着防护墙板、需要跨越设备内部的走管走线空间,或者工作端本身会随调节机构产生小范围摆角,单万向节无法保证输入输出端的瞬时转速同步,会带来周期性转速波动,引发传动冲击、振动和附加动载荷,而两端各布置一组十字轴万向节、中间用长杆身连接的布局,只要在安装时保证两端万向节的叉耳相位对齐、输入轴和中间杆的夹角与中间杆和输出轴的夹角基本相等,就可以抵消单万向节固有的转速不均匀特性,让输入端和输出端的角速度全程保持一致,大幅降低传动过程的动载荷。

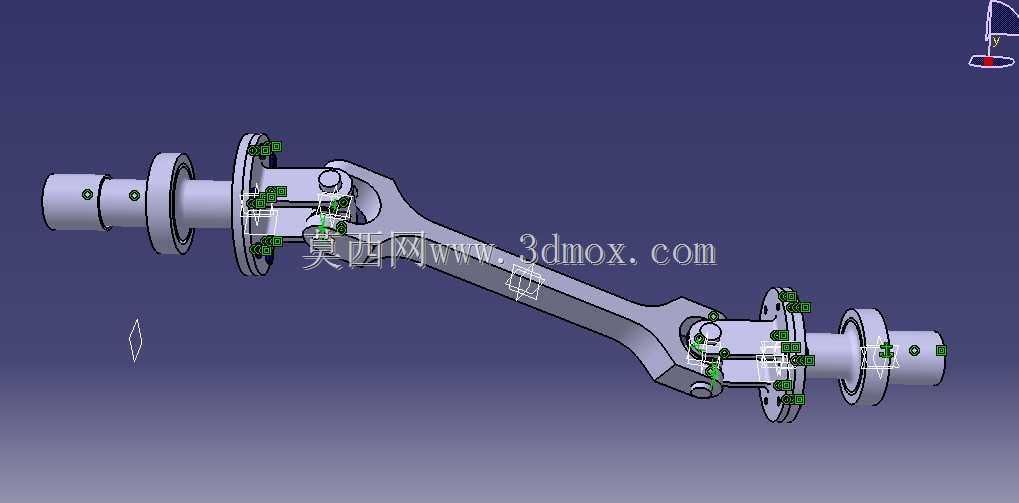

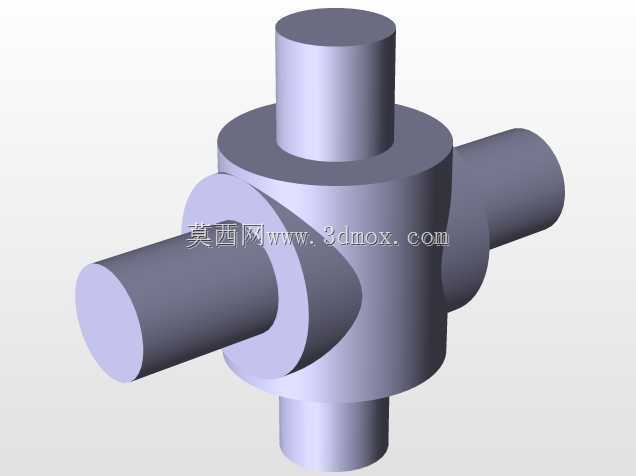

  结构细节上,两端的铰接单元都采用十字轴作为核心铰接件,十字轴的四个轴颈分别嵌入两个互相垂直的叉形接头耳孔内,每个轴颈位置都预留了轴承安装位,实际生产中一般会装配滚针轴承来降低铰接转动的摩擦阻力,避免十字轴轴颈在反复摆动中出现磨粒磨损,轴承外侧配置密封端盖和轴向限位结构,防止工况里的粉尘、冷却水、润滑脂泄漏进入铰接摩擦面,图中绿色标识的部位正是轴承压盖、紧固件的装配位置,清晰呈现了每一处连接的装配层级。

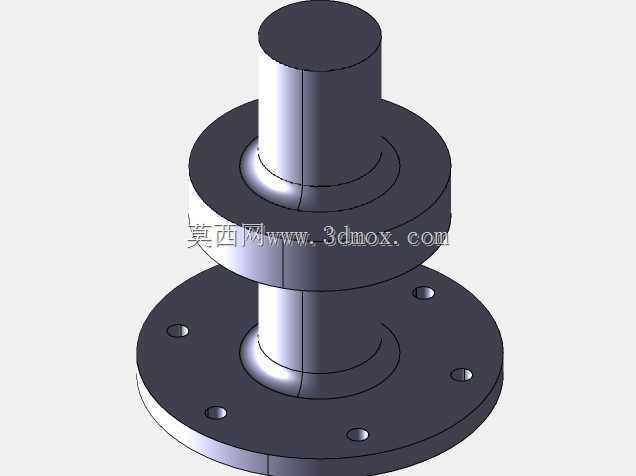

  杆身部分采用长杆式整体结构,相比分体套筒式的可伸缩传动轴,这款固定长度的传动杆更适用于两端轴系轴向位置固定、仅存在角向偏移和小量径向错位的工况,杆身截面做了等强度优化,在传递额定扭矩时,杆身的扭转剪切应力分布均匀,不会在和两端叉头焊接或者装配连接的位置出现应力集中,两端的连接法兰盘预留了均匀分布的螺栓孔,安装时可以直接和设备侧的配对法兰通过螺栓锁紧,法兰端的轴头定位止口可以保证传动轴和被连接轴的同轴度初始对中精度,降低装配时的找正难度。

  安装边界层面,布局时首先要核算传动轴的允许工作摆角范围,单组十字轴万向节的允许工作夹角通常不超过15度,若工况摆角过大会大幅缩减滚针轴承的使用寿命,设计阶段要在三维环境里模拟设备全行程动作下传动轴的极限摆角,确认十字轴不会出现结构干涉、叉头耳板不会和相邻的机架部件发生碰撞;传动轴的总长要匹配两端法兰的端面间距,过长的杆身会导致临界转速下降,当工作转速接近轴系的扭转临界转速时会引发共振,因此长跨距传动场景下需要校核杆身的扭转变形量和临界转速,必要时增加中间支撑吊架来规避共振区间。

  设计思路上,整套结构没有多余的复杂特征,所有铰接位置的润滑通道、密封空间、紧固件操作空间都做了预留,维护时可以直接在设备外侧通过注油嘴向十字轴轴承位补充润滑脂,不需要整体拆解传动轴,两端法兰的连接螺栓都预留了扳手操作空间,现场拆装更换时不需要挪动两端的主设备,大幅降低后期运维的工作量。这类传动结构对安装面的平面度要求适中,即便两端设备的安装基座存在少量高度差,也可以通过万向节的角向补偿能力抵消,不会像刚性膜片联轴器那样对同轴度误差极度敏感,非常适合工况相对恶劣、装配精度无法做到极高水平的工业现场传动场景。
