肌腱关节式减压调节执行机构结构设计

　　在流体管路输送系统的压力调节环节，这类带肌腱式铰接结构的减压执行部件，常被用于需要小范围角度补偿、输出端带直线牵拉动作的调压场景，区别于传统刚性连接的减压阀执行端，它的铰接关节可以抵消管路安装时的同轴度误差，避免阀杆受侧向力导致的密封件偏磨、调压卡滞问题，在实验室精密气路、小型医疗流体输送设备、特种工况的小通径液压支路里都能见到这类结构的应用。从实际功能来看，这个部件的核心作用是把端部旋钮的旋转输入，通过关节处的传动副转化为牵拉端的直线位移，进而带动减压阀的阀芯开度变化，实现输出端压力的稳定调节；长条形的牵拉臂模拟肌腱的力传递特性，相比传统刚性阀杆，它可以在一定角度范围内自适应调整施力方向，当安装基座存在小幅振动或者管路受外力产生微变形时，关节处的铰接结构可以吸收错位量，不会把额外的径向力传递到阀芯密封面，能大幅延长调压组件的无故障运行周期。

　　设计过程中首先要明确安装边界：整个部件的铰接旋转中心到牵拉臂末端的有效作用长度，需要匹配对应减压阀的阀芯行程，通常这类小通径调压结构的阀芯行程在3-8mm区间，所以关节处的传动比要经过核算，保证旋钮旋转一圈对应的牵拉位移刚好覆盖阀芯的全行程调节范围，避免出现调压死区或者调节精度不足的问题；关节处的铰接轴采用间隙配合的销轴结构，销轴端部做滚花销轴处理防止运转过程中松脱，轴套部位预留润滑脂存储槽，长期运行无需频繁加注润滑也能保持转动灵活，不会因为锈蚀或者杂质卡滞导致调压失效。

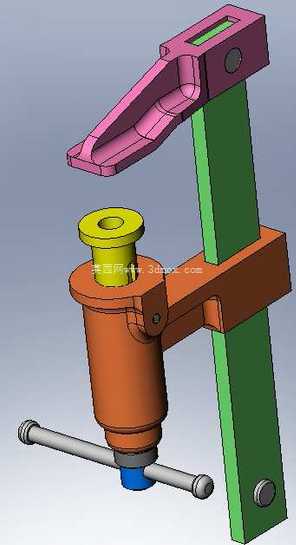

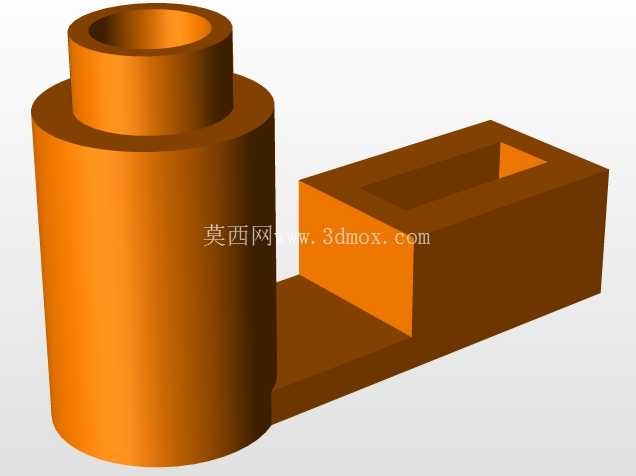

　　外形结构上，主体的阀座部分采用方形安装基面，基面预留两个定位销孔和一个安装螺纹孔，安装时可以直接贴装在减压阀的阀盖端面，不需要额外设计转接支架，能压缩整个调压单元的轴向安装尺寸；牵拉臂采用矩形截面的长条结构，截面尺寸根据最大牵拉力核算，保证在额定调压推力下臂体的弯曲变形量小于0.02mm，避免因为臂体形变导致的调压滞后问题；端部的调节旋钮做滚花处理，手动调节时可以获得足够的摩擦力，不需要额外工具就能完成压力微调，旋钮下方设置锁紧螺母，压力调整到位后可以锁紧位置，防止设备运行过程中受振动影响导致旋钮移位、压力漂移。

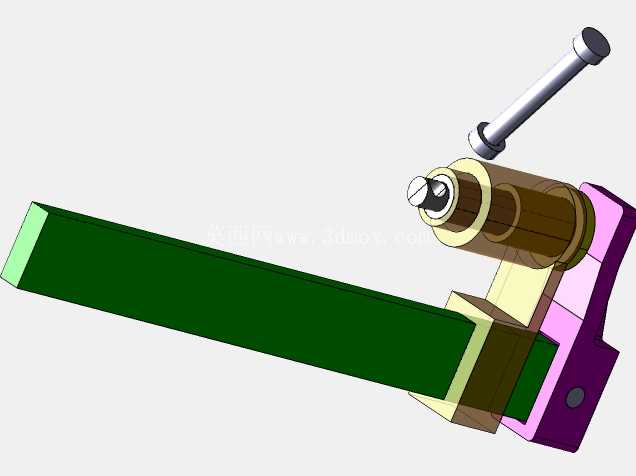

　　从结构细节来看，关节处的限位结构做了角度限制，最大允许的偏摆角度控制在15度以内，既可以满足安装错位补偿的需求，又能避免偏摆角度过大导致的传动效率下降、力传递方向偏移问题；牵拉臂与阀芯连接的端部做了球头铰接结构，和关节处的铰接形成双浮动连接，不管是安装面的平行度误差还是管路的径向窜动，都不会在阀芯杆上产生额外的侧向载荷，从根源上解决了传统刚性连接减压阀容易出现的阀杆磨损、密封泄漏问题。实际选型适配时，需要注意这个执行机构的输出牵拉力范围，通常这类结构适配的是小通径减压阀，额定工作压力在1MPa以内的气路或者低压油路场景，如果用于更高压力的工况，需要重新核算销轴的剪切强度、牵拉臂的抗弯截面模量，更换更高强度的材料来满足受力要求；安装时要保证铰接关节的活动范围内没有其他部件干涉，预留足够的偏摆空间，避免设备运行过程中臂体和周边结构碰撞导致调压失效。
