1.6L排量直列四缸汽油发动机缸体总成

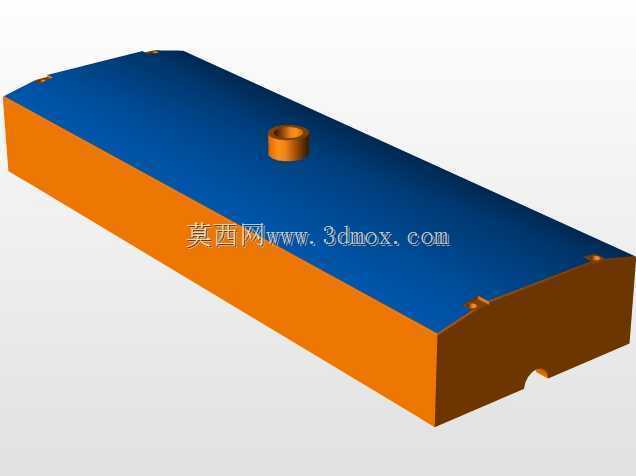

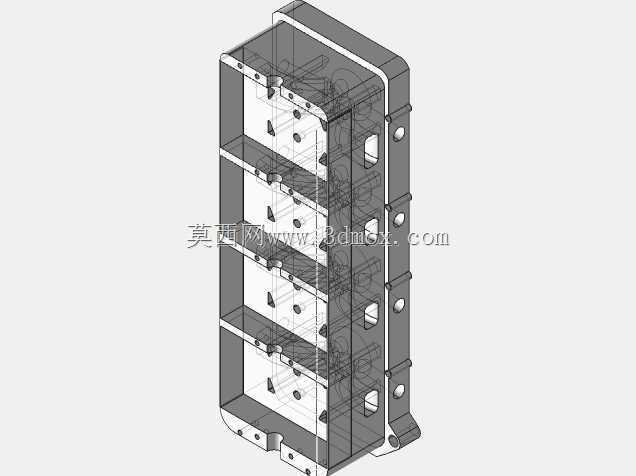

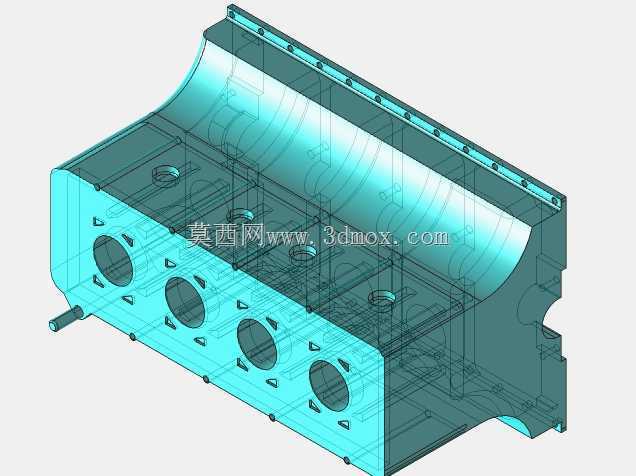

　　这套三维结构对应的是民用乘用车领域广泛使用的1.6L排量直列四缸自然吸气汽油发动机的缸体核心总成，缸体作为整台内燃机的承载基体，所有曲柄连杆机构、配气机构、冷却润滑回路、外围附件都要以它为安装基准完成装配，是动力总成里结构复杂度最高、工况载荷最严苛的铸造零部件。从结构布局来看，该缸体采用直列四缸排布，四个气缸沿曲轴轴向依次排列，前端面预留的四个同轴圆孔就是气缸套的安装工位，缸体内部集成了完整的冷却水套流道，冷却液从缸体侧面进水口进入后，会沿着各气缸外壁的流道均匀环绕，带走燃烧室做功传递到缸壁的多余热量，避免缸壁局部过热出现润滑失效、拉缸等故障。缸体上平面加工有连续排布的螺栓孔位，用于匹配气缸垫与气缸盖，螺栓孔的位置度、

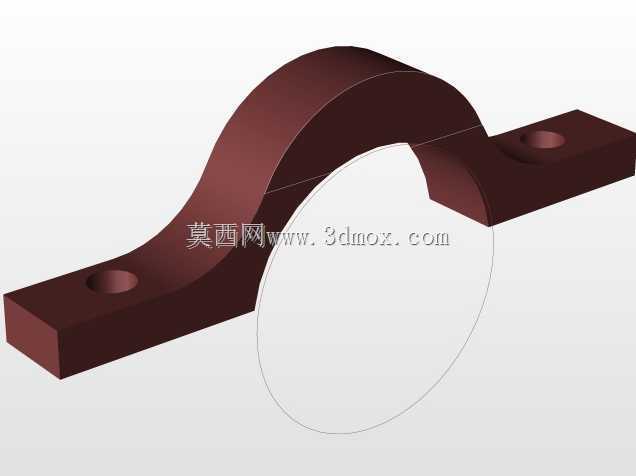

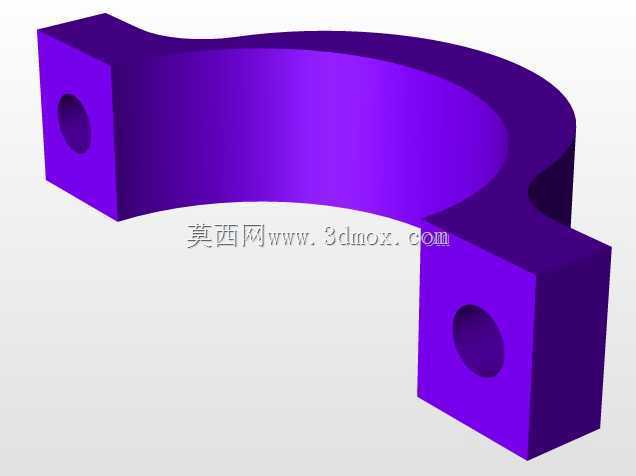

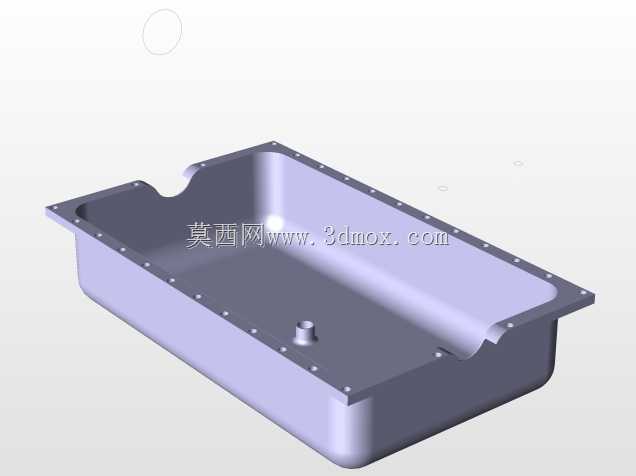

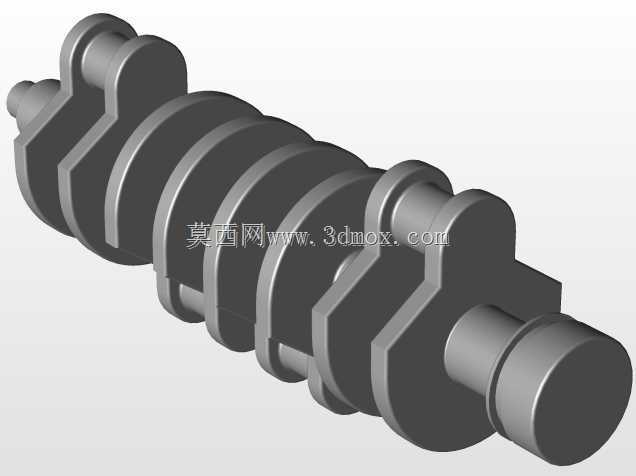

　　平面度公差直接决定了缸盖压紧后的密封可靠性，一旦平面度超差，高温高压燃气很容易冲蚀气缸垫，出现油水互窜、缸压不足的问题。缸体下部的腔室为曲轴箱空间，预留了曲轴主轴承座的安装定位面，曲轴的五道主轴承盖会通过高强度螺栓紧固在缸体对应的轴承座凸台上，为曲轴高速旋转提供刚性支撑，侧面预留的多个开孔分别对应机油道、传感器安装位、正时腔配合面以及变速箱连接的对接法兰边界。在实际整车匹配场景中，这类1.6L排量缸体多用于紧凑型家用轿车、入门级SUV的动力单元，整机自重和外形尺寸都经过紧凑化优化，横向布置在前置前驱车型的机舱内时，缸体的长度、宽度、高度边界都要和机舱内的悬置支架、进排气管路、发电机、起动机、空调压缩机等附件预留足够的装配间隙，

　　避免车辆运行过程中出现运动干涉。设计阶段首先要平衡缸体的刚性与自重：如果缸体壁厚过大，整机重量会大幅提升，直接拉高车辆油耗，同时铸造过程中厚壁部位容易出现缩松、气孔等铸造缺陷；如果壁厚设计过薄，发动机在爆发压力冲击下缸体容易产生形变，气缸孔的圆度圆柱度无法保持，活塞环的密封性能会快速衰减，机油消耗会异常升高。因此建模过程中会对缸体的受力薄弱位置，比如主轴承座周边、气缸孔之间的鼻梁区、螺栓凸台位置做针对性的加强筋布局，在不显著增加整体重量的前提下提升缸体的抗弯抗扭刚度。冷却流道的设计也需要结合CFD仿真结果反复调整，要保证四个气缸的冷却均匀性，避免前后端气缸出现过大的温差，减少热应力带来的缸体翘曲风险。

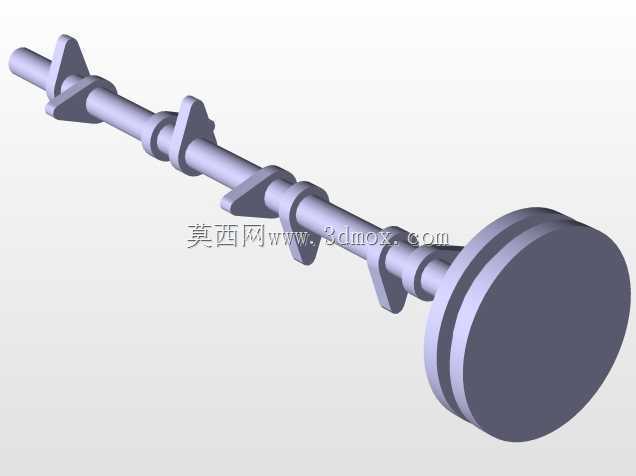

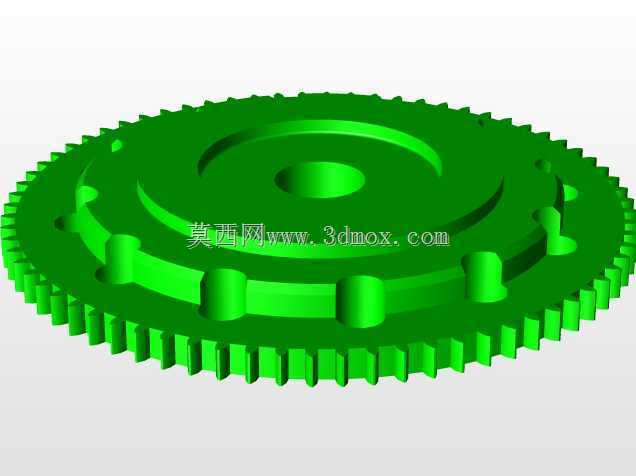

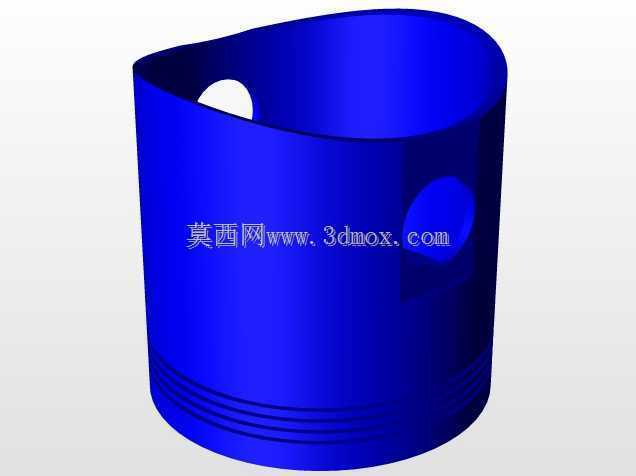

　　润滑通道在缸体内部采用钻孔与铸造成型结合的方式，主油道沿缸体长度方向贯通，分支油道分别通向各主轴承位、凸轮轴供油位以及活塞冷却喷嘴的安装位置，保证发动机各个摩擦副在启动瞬间就能得到机油压力供给。安装边界方面，缸体两侧的悬置安装凸台需要和整车动力总成悬置的硬点坐标完全对齐，凸台的厚度、螺栓孔深度要能承受发动机启停、加减速过程中传递的冲击载荷，后端与变速箱连接的法兰面定位销孔位置度需要严格控制，保证曲轴和变速箱输入轴的同轴度，避免运转过程中出现异常振动和油封漏油。缸体前端的轮系安装面要预留水泵、正时罩盖的安装定位结构，所有外露的加工面都要设计对应的密封槽或者密封平面，防止机油、冷却液出现外漏。这套完整的三维结构把缸体内部的型腔、加强筋、流道、安装孔位都做了清晰的呈现，结构设计人员可以在此基础上完成曲轴、活塞、连杆等运动部件的匹配校验，也可以直接对接铸造工艺人员做模具分型、浇注系统的设计验证，提前排查结构上存在的壁厚不均、加工干涉、装配间隙不足等潜在问题，大幅缩短动力总成的开发验证周期。
