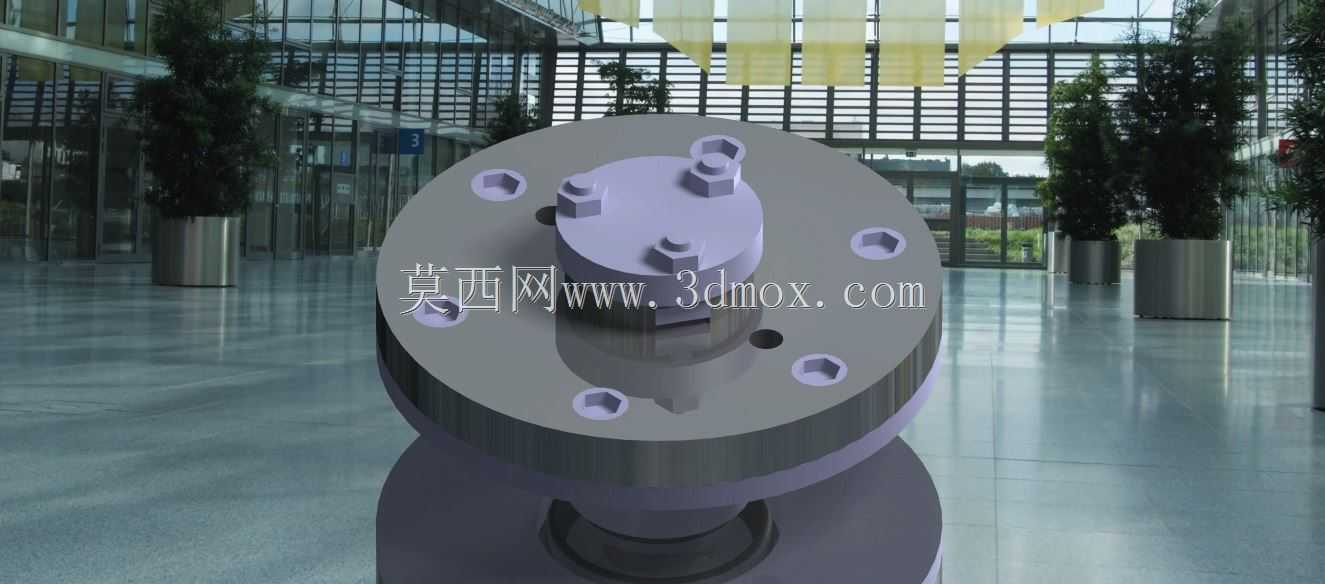

法兰连接式多螺栓紧固阀门组件结构

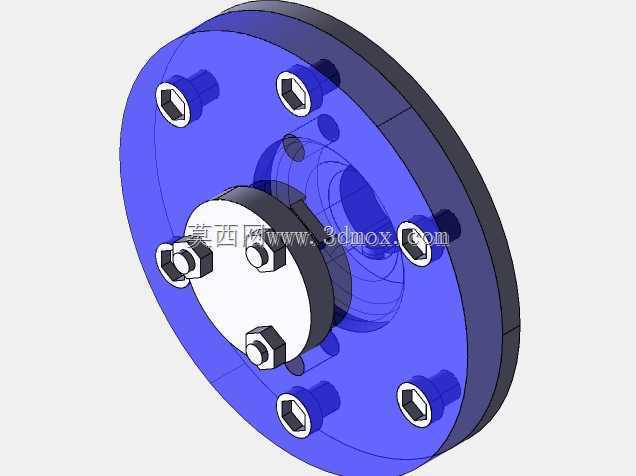

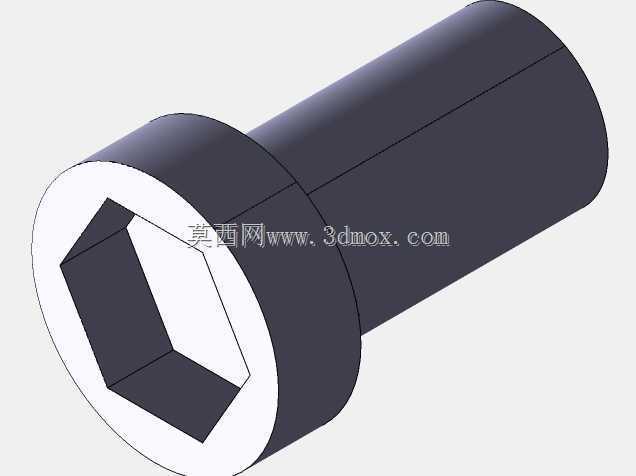

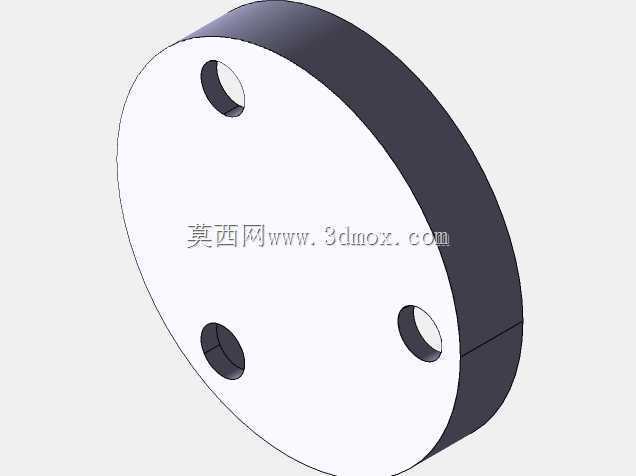

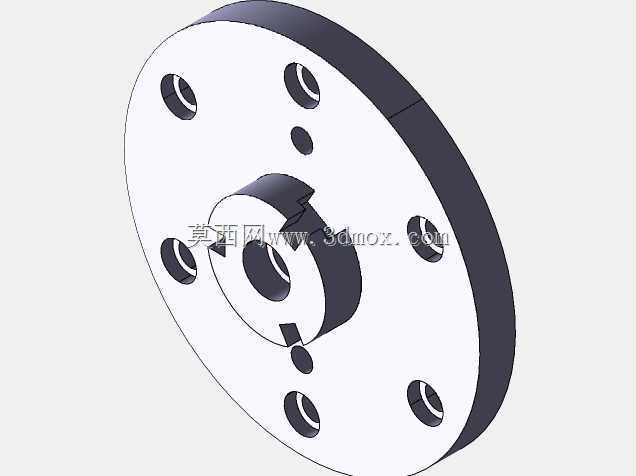

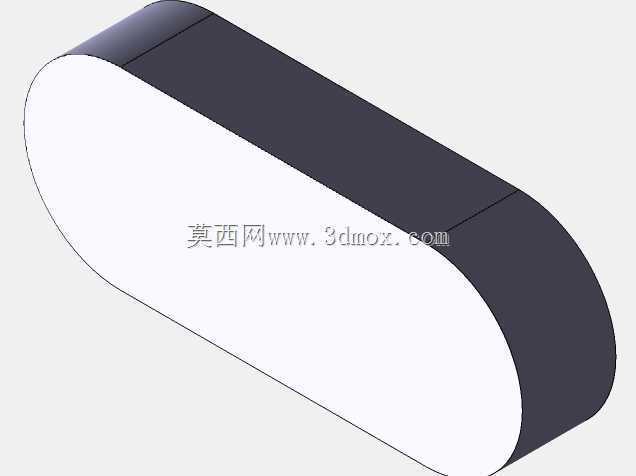

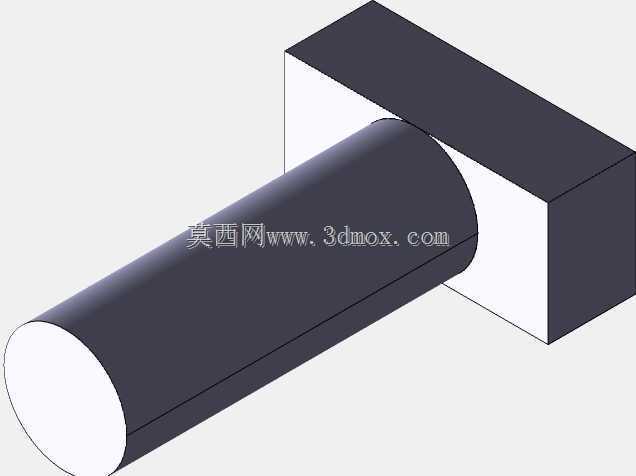

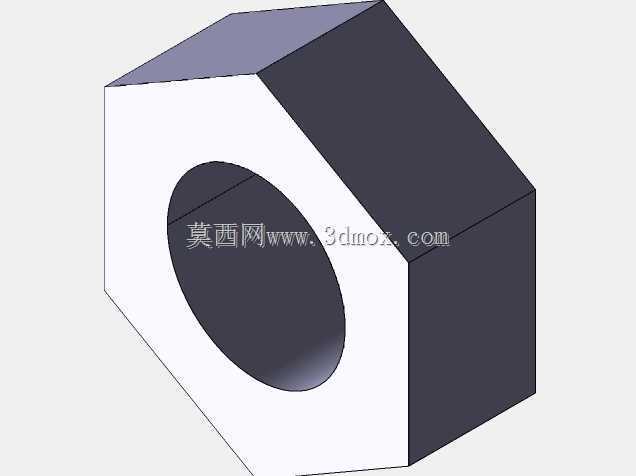

　　在化工流体输送、市政给排水、工业液压系统的管路布设场景中，这类法兰连接的阀门组件是管路通断、流量调节的核心执行部件，区别于螺纹连接的小通径阀门，法兰式结构更适配中高压管路的安装需求，能承受更高的管路冲击载荷，也便于后期运维时的拆装检修。从结构设计逻辑来看，该组件采用上装式阀盖固定方案，顶部端盖通过周向均匀分布的内六角螺栓与阀体法兰面锁紧，这种均布螺栓的排布方式，能让密封垫片承受的压紧力均匀分布，避免局部应力集中导致的密封失效，螺栓数量与规格的匹配是经过密封面比压计算确定的，既要保证垫片达到初始密封所需的压紧力，又不能因螺栓预紧力过大压损密封垫片或造成法兰面变形。实际安装过程中，需要严格匹配对接管路的法兰通径与螺栓孔位，

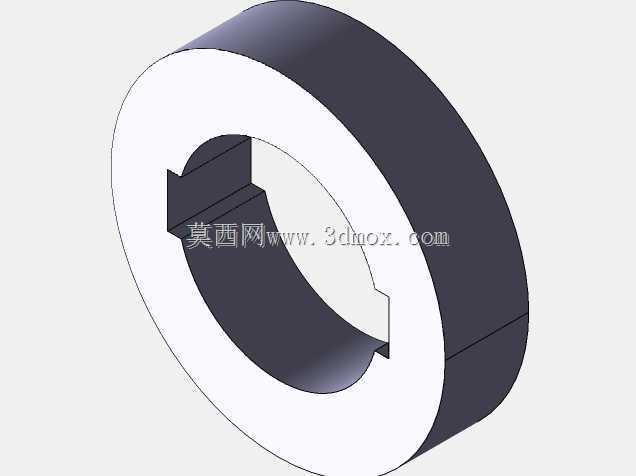

　　组件下端的连接轴段是与阀杆或者执行机构对接的部位，其配合公差选用H7/h6的间隙配合，既保证动作过程中无卡滞，又能避免配合间隙过大导致的传动偏心，影响阀门的启闭精度。从功能特性上看，该组件的密封结构采用双重密封设计，法兰面处的静密封依靠垫片压缩实现密封，阀杆活动部位的动密封则通过填料函结构实现，在实际工况中，可根据输送介质的腐蚀性、温度参数更换不同材质的密封件，比如输送高温蒸汽时选用金属缠绕垫片，输送腐蚀性化工介质时选用聚四氟乙烯垫片，无需改动主体结构即可适配不同工况。设计阶段做结构建模时，需要重点校核螺栓孔的位置度公差，周向螺栓孔的位置度偏差需控制在0.1mm以内，否则现场安装时会出现螺栓无法穿入对接法兰孔的问题，

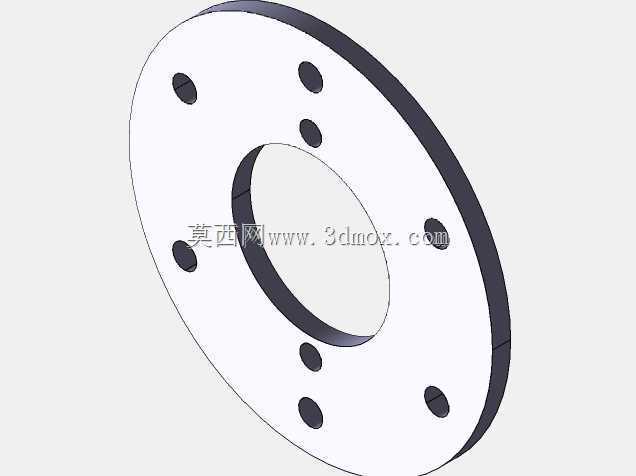

　　同时要预留足够的扳手操作空间，顶部螺栓的安装位置距离阀盖中心的尺寸，要匹配标准内六角扳手的操作回转半径，避免现场装配时出现工具无法就位的情况。这类阀门组件的安装边界需要注意，法兰端面的平面度公差需达到IT7级，安装前要清理法兰面的毛刺、焊渣等杂物，否则会造成密封面贴合不严出现泄漏，组件整体的轴向尺寸要纳入管路整体的应力计算中，避免管路热胀冷缩时对阀门组件产生额外的轴向拉压载荷，影响结构强度。在流体控制场景中，该组件可适配手动、气动、电动等多种执行机构，只需更换顶部的连接支架即可实现驱动方式的切换，主体结构的通用性较强，能覆盖DN50到DN150通径范围的管路需求，日常运维时只需定期检查螺栓预紧力、更换磨损的密封件即可，

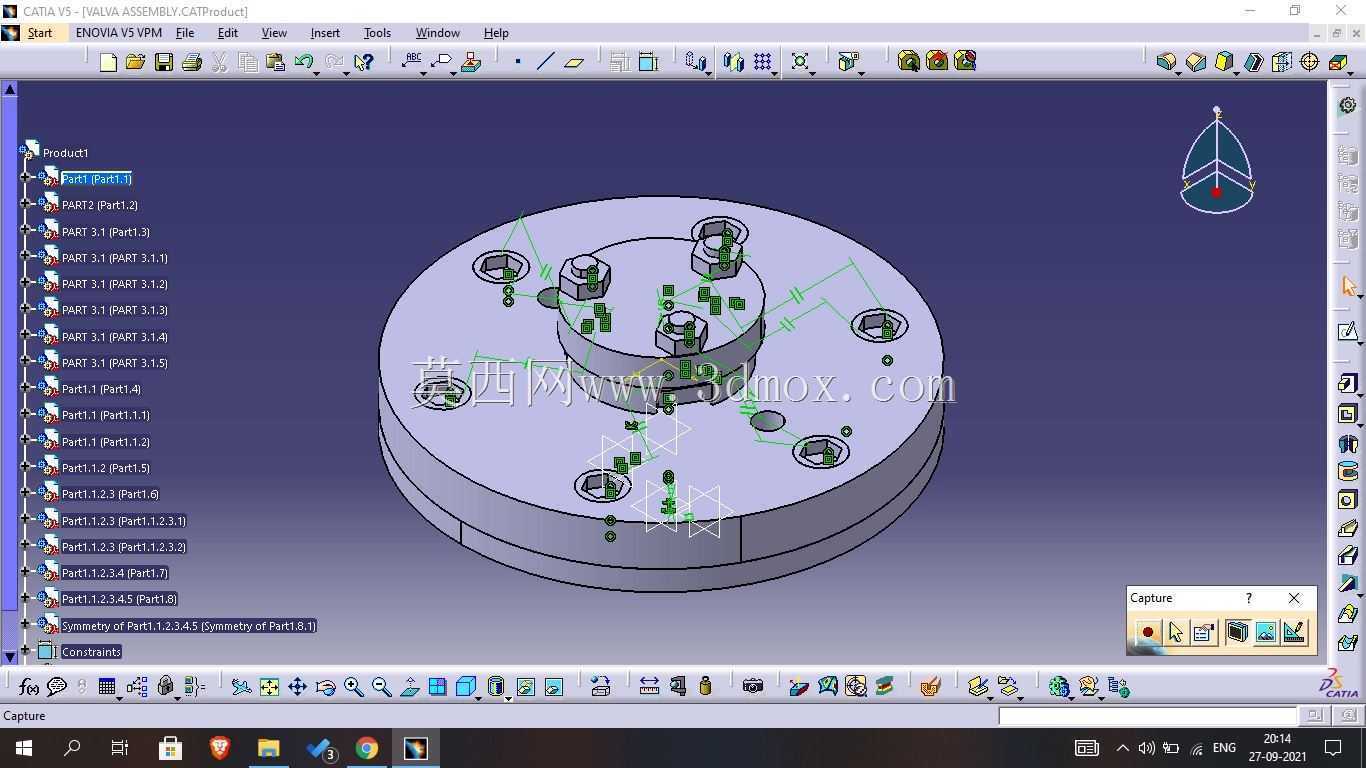

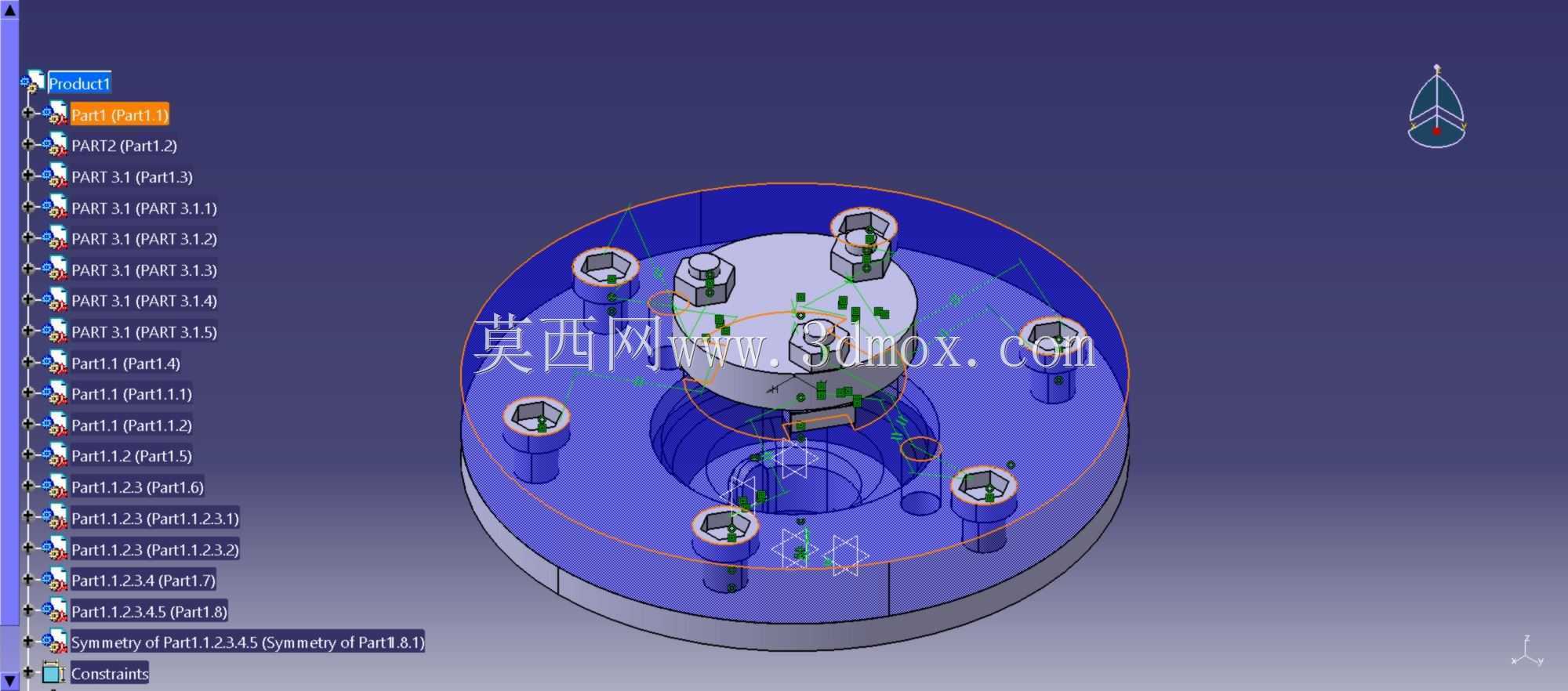

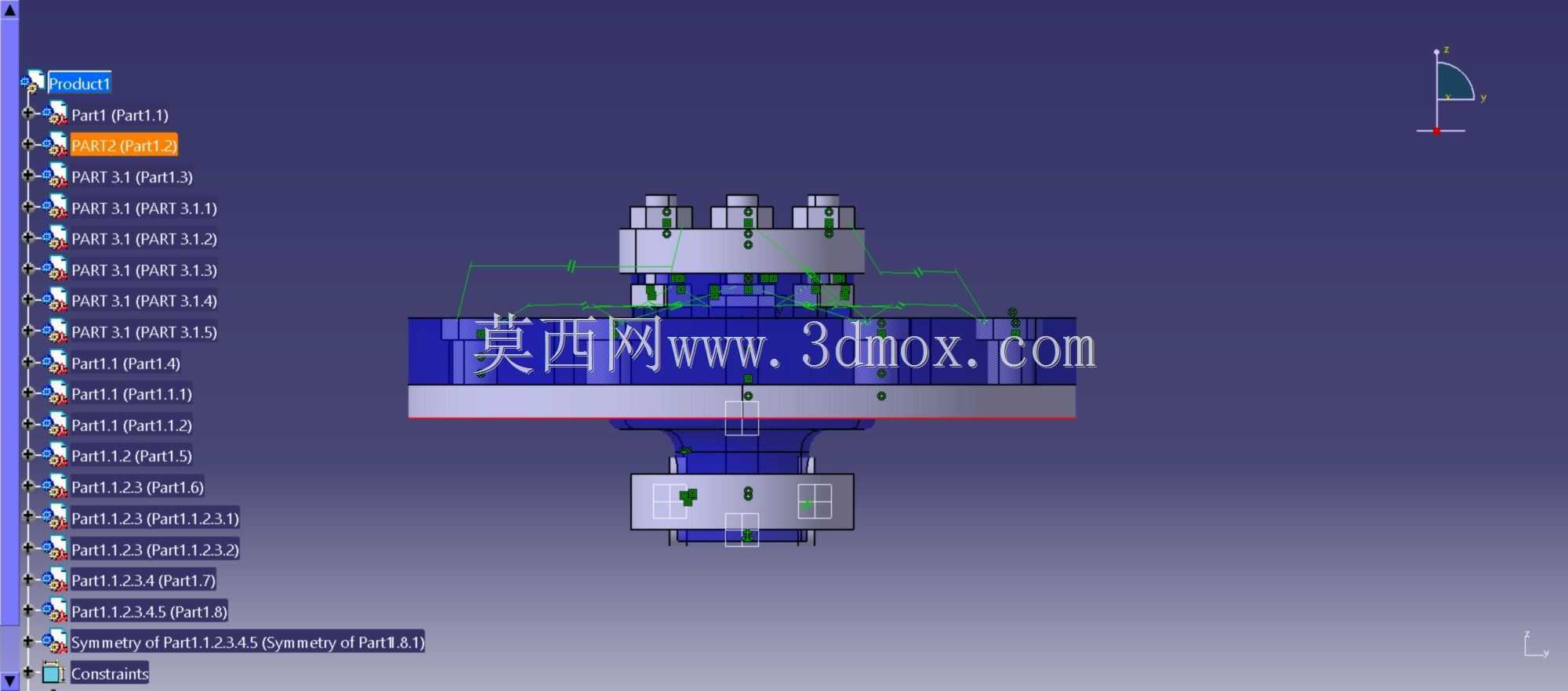

　　无需整体拆解阀体，大幅降低了运维的时间成本。建模过程中对各部件的配合间隙做了精准还原，比如螺栓与螺栓孔之间预留了1mm的装配间隙，方便现场安装时的对位调整，阀盖与阀体的定位止口做了0.2mm的导入倒角，装配时可快速实现同轴定位，减少装配对位的难度。从受力角度分析，周向均布的螺栓在阀门承压时，会共同承受内部介质产生的轴向推力，螺栓的规格选型是按照公称压力1.6MPa的工况计算的，能满足常规工业管路的压力需求，如果应用在更高压力等级的工况中，只需更换更高强度等级的螺栓、加厚法兰盘厚度即可，主体结构的受力布局无需做大幅调整。
