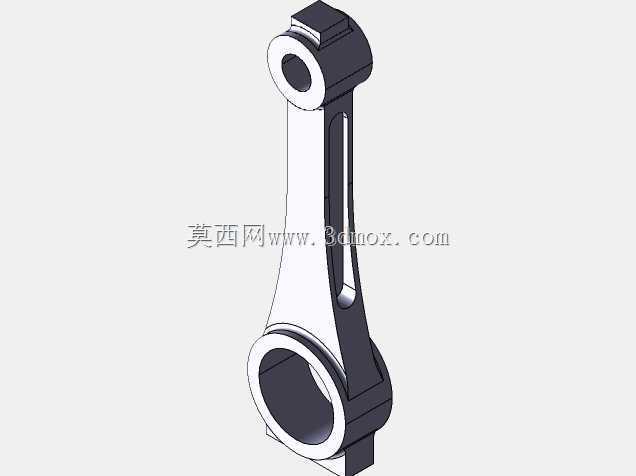

内燃机动力传递用发动机连杆结构

　　在往复式内燃机的核心传动体系中，连杆是衔接活塞组与曲轴的关键受力构件，其设计合理性直接决定动力转换效率与整机运行可靠性，日常应用覆盖车用汽油机、柴油机、小型通用动力机组、工程机械动力单元等多类场景，负责将活塞承受的燃烧爆发压力传递至曲轴，把活塞的往复直线运动转化为曲轴的旋转扭矩输出，是整套动力装置实现能量转换不可或缺的核心部件。

　　从实际工况受力特性出发，该连杆的结构设计充分匹配交变载荷下的使用需求：整体采用长杆式变截面结构，杆身设置纵向加强筋结构，在控制整体重量的前提下大幅提升抗弯、抗扭刚度，避免高转速工况下杆身出现横向摆振或形变失效。大小端孔位的同轴度、圆柱度公差严格控制在微米级，适配轴瓦与活塞销的装配间隙要求，减少运转过程中的偏磨、异响问题。大端采用分体式设计思路，可在曲轴装配阶段实现快速对接，结合面加工精度满足大扭矩传递下的定位需求，无需额外定位销即可保证装配后孔位的圆度精度，降低现场装配的工艺难度。小端为整体式环形结构，内部预留衬套安装位，可适配不同直径规格的活塞销，满足同系列不同排量机型的通用化装配需求。

　　安装边界层面，该连杆的中心距尺寸匹配常规中小排量内燃机的气缸中心距设计要求，大端外圆尺寸避让曲轴平衡块的旋转轨迹，小端外径尺寸适配活塞内腔的运动空间，全行程运转过程中不会与气缸壁、曲轴箱内壁、活塞裙部发生运动干涉。杆身的截面轮廓经过运动仿真校核，在活塞上下止点换向过程中，杆身与气缸套下沿、曲轴箱加强筋的安全间隙满足高速运转要求，无需额外修改机体结构即可直接适配同缸径系列的内燃机机型。

　　功能特性上，该结构充分考虑了往复运动件的轻量化设计需求，在非受力区域做了合理的减材处理，降低连杆自身的往复惯性力，减少曲轴运转过程中的不平衡量，降低整机振动水平。大小端的润滑油道预留位置与常规内燃机的润滑系统油路完全匹配，压力机油可通过曲轴油道进入大端轴瓦间隙，再通过杆身油道输送至小端衬套位置，实现活塞销与衬套的持续润滑，避免干磨故障。杆身表面的过渡圆角均做了圆弧优化处理，有效降低应力集中系数，可承受燃烧爆发瞬间的冲击载荷与高转速下的交变拉压载荷，疲劳强度满足内燃机额定工况下的长期运行要求。

　　设计过程中，该连杆的结构经过多轮运动仿真与有限元校核：针对最大爆发压力工况下的杆身应力分布做了拓扑优化，调整加强筋的厚度与位置，让应力分布更均匀，避免局部应力过高导致的断裂失效；针对高转速工况下的形变做了刚度校核，确保大小端孔位在最大载荷下的形变量控制在轴瓦允许的形变范围内，避免出现轴瓦抱死、异常磨损问题。同时结构设计充分考虑了量产加工的工艺性，杆身的拔模角度适配模锻生产工艺要求，大小端的加工基准统一，可在通用机加设备上完成全部机加工序，无需定制专用工装，有效降低量产阶段的加工成本。

　　在实际设备选型与改装场景中，该连杆结构可作为同功率段内燃机动力升级的参考结构，也可用于教学演示场景下的曲柄连杆机构运动原理展示，帮助结构设计人员理解往复式动力部件的受力逻辑与设计要点，建模过程中还原的装配关系、尺寸边界可直接作为同类部件设计的参考依据，减少前期方案设计阶段的重复校核工作量。
