卡丁车CFD流体仿真分析三维数模

　　本次呈现的卡丁车流体仿真数模，核心服务于非道路休闲运动车辆的气动性能优化场景，覆盖户外休闲场地运营车辆、青少年入门赛车训练用车、民用短途休闲代步卡丁车三类主流应用方向，可直接为整车结构迭代、气动附件加装、驾乘姿态优化提供量化的数据支撑。

　　从实际用途来看，卡丁车本身具备结构紧凑、转向灵活、动力响应直接的特点，广泛应用于商业游乐场地、赛车入门培训、私人休闲娱乐等场景，而气动阻力、驾乘区域压力分布直接影响车辆的高速续航表现、行驶稳定性以及驾乘人员的风感体验，尤其是在场地竞速类应用中，0.01级的风阻系数优化都能带来单圈计时的明显优势，同时不合理的气流组织会导致高速行驶时驾乘人员正面风压过大，既提升长时间驾驶的疲劳感，也会在雨天场景下带来雨水直扑面罩的问题，因此针对整车开展CFD仿真分析，是卡丁车产品迭代过程中必不可少的工程环节。

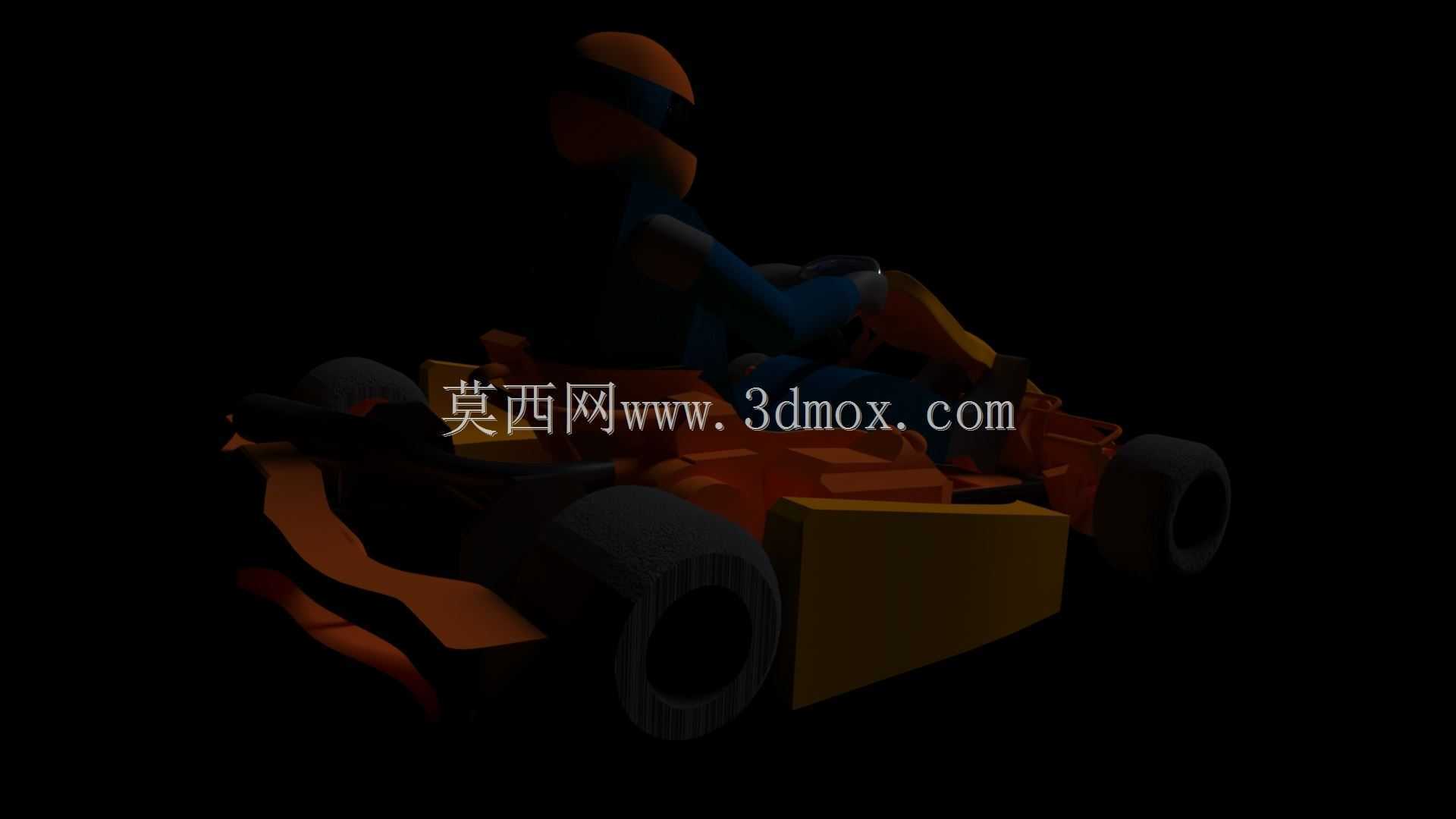

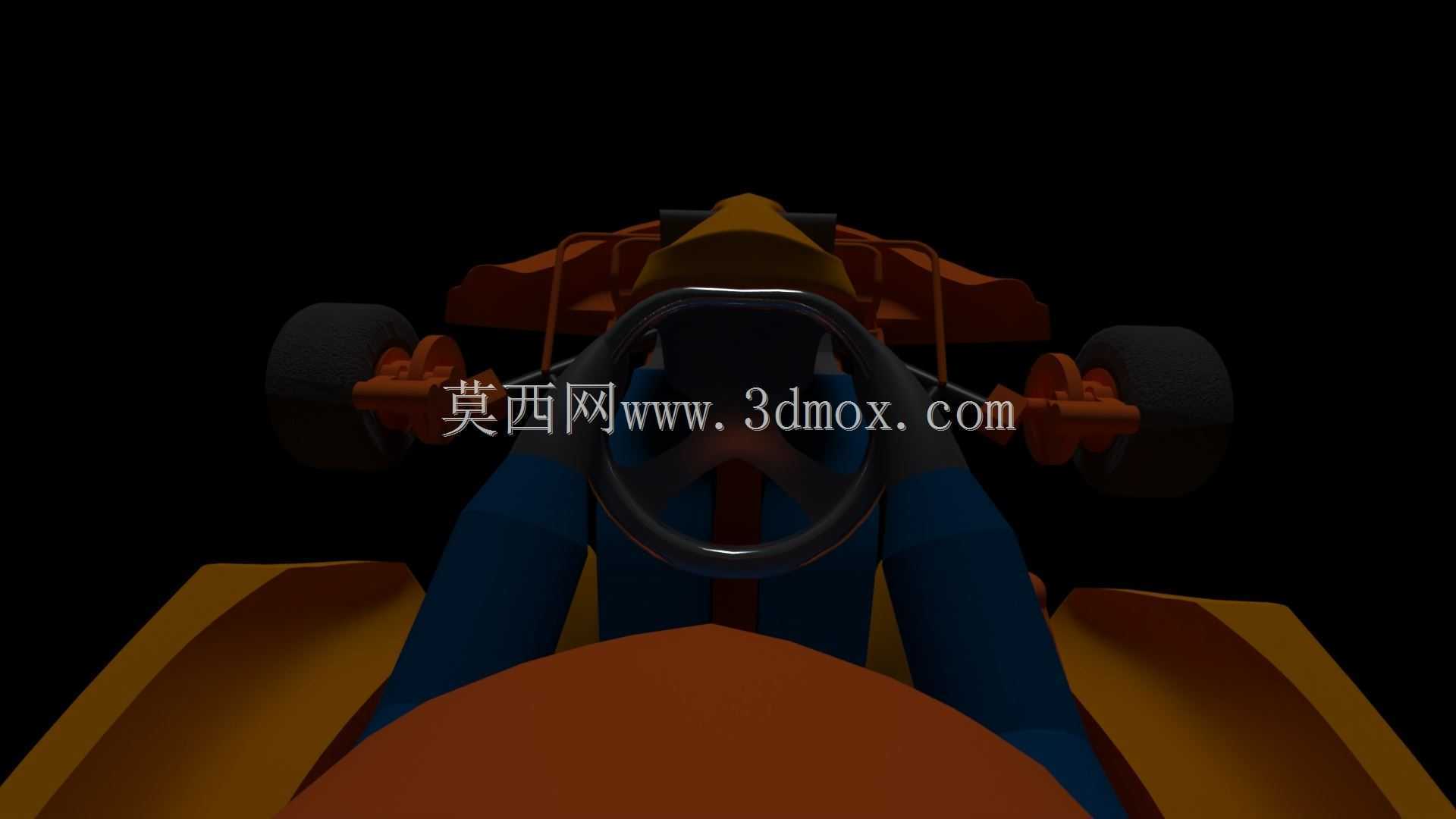

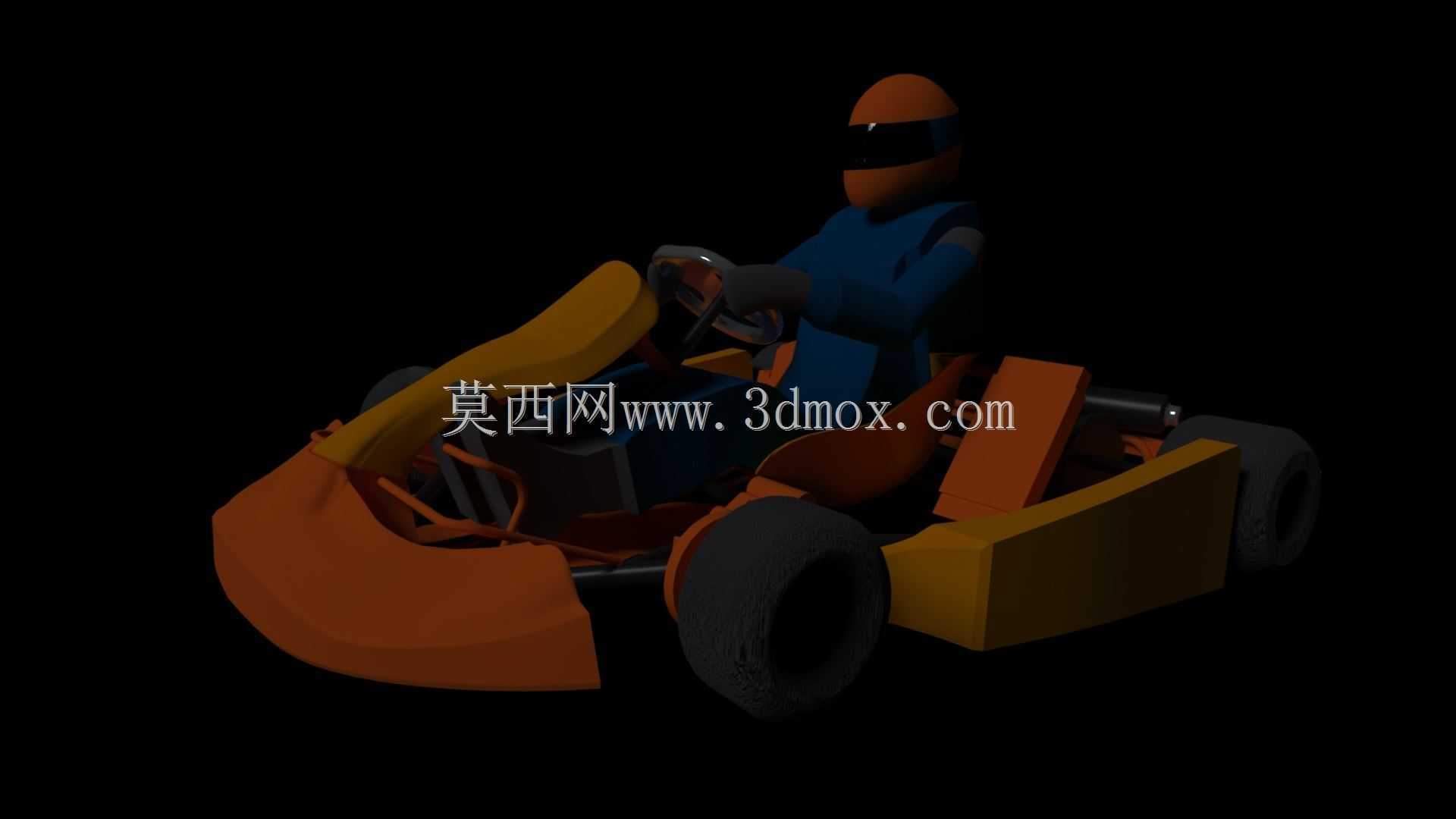

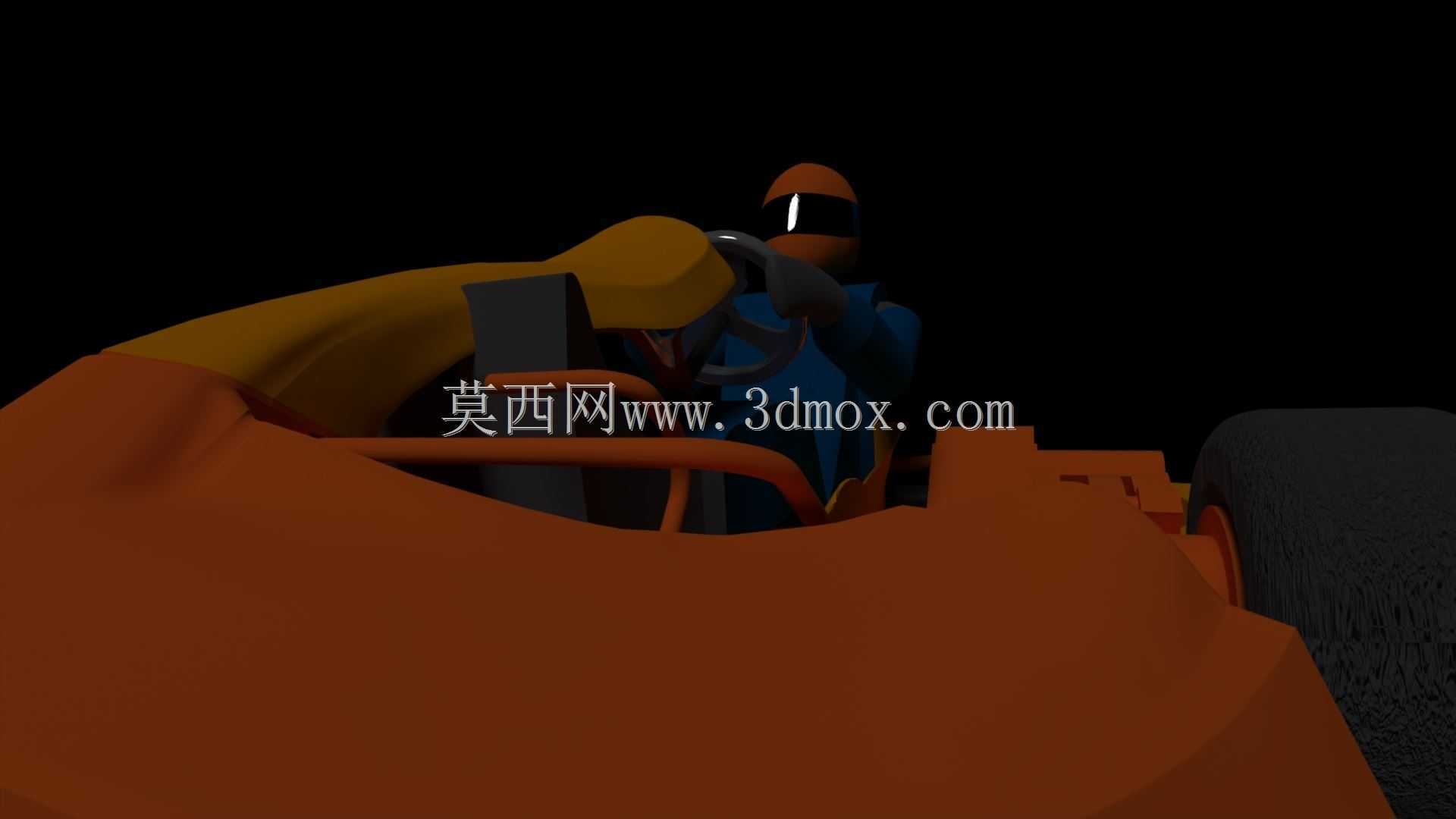

　　该数模完整还原了卡丁车的核心结构边界，包含开放式钢管车架、前置动力单元、四轮行走机构、驾乘人员标准坐姿模型的全部外表面特征，建模过程中对轮胎花纹、车架焊缝、操纵杆件等对流体计算影响极小的细节做了合理简化，既保证仿真计算的收敛效率，也不会影响核心流场区域的计算精度。从设计思路上，本次仿真采用整车带驾乘人员的完整计算域设置，区别于部分仅针对裸车架开展的仿真分析，能够更真实还原实际行驶状态下的气流交互状态——因为卡丁车为开放式驾乘结构，人体本身就是整车外形的重要组成部分，驾乘人员的坐姿、身形都会直接改变整车的绕流状态，缺失人体模型的仿真结果与实际道路工况会存在15%以上的偏差，无法直接指导工程设计。

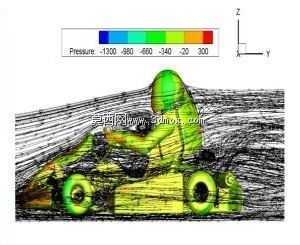

　　在计算域的边界设置上，数模预留了标准的流体仿真接口，计算域入口设置在车头前方5倍车长位置，出口设置在车尾后方10倍车长位置，上下左右边界距离车身均保留3倍车宽/车高的空间，完全阻塞比低于3%，符合车辆空气动力学仿真的通用工程规范，可直接导入通用流体求解器开展计算，无需额外调整计算域尺寸。从压力场的分布特征来看，图中呈现的压力云图清晰展示了整车表面的压力分布规律：车头前部、人体正面迎风区域为正压区，是整车气动阻力的主要来源，而车尾区域、人体背部、车架下方区域为负压区，负压区的大小与湍流强度直接影响整车的压差阻力，同时车轮转动带来的气流扰动会与车架下方的气流产生耦合作用，进一步提升行驶阻力。

　　从外形尺寸与安装边界来看，该数模还原的卡丁车为标准单人休闲款尺寸，整车长度控制在1800mm左右，宽度1200mm，高度（不含驾乘人员）900mm，轮距1000mm，轴距1200mm，车架采用40mm直径的无缝钢管焊接而成，所有安装硬点均按照实际量产车型的参数设置，仿真得到的表面压力数据可直接映射到结构有限元模型中，开展流固耦合分析，验证车架在高速行驶下的结构强度与振动特性。针对气动优化的方向，该数模可支持不同前部导流罩造型、侧部扰流板角度、尾部扩散器结构的方案对比，通过调整不同的气动附件参数，对比不同方案下的风阻系数、升力系数、驾乘区域风压值，筛选出综合性能最优的设计方案。

　　在实际工程应用中，这类CFD数模还可用于指导车辆的散热系统设计，通过流场分析可以明确动力单元区域的气流流速与流向，优化散热器的安装位置与导风罩结构，避免出现散热气流短路的问题，保证动力单元在长时间高负荷运行下的工作稳定性。同时针对场地运营类卡丁车，还可通过仿真结果优化车身覆盖件的造型，在降低风阻的同时减少气流卷起的地面扬尘进入驾乘区域，提升用户的乘坐体验。不同于专业方程式赛车的高成本气动开发，休闲类卡丁车的气动优化需要平衡性能提升与制造成本，通过仿真分析提前筛选方案，可大幅减少实车风洞试验与道路测试的轮次，缩短产品开发周期，降低开发成本。
