乘用车双色辐条轮毂轮圈结构设计

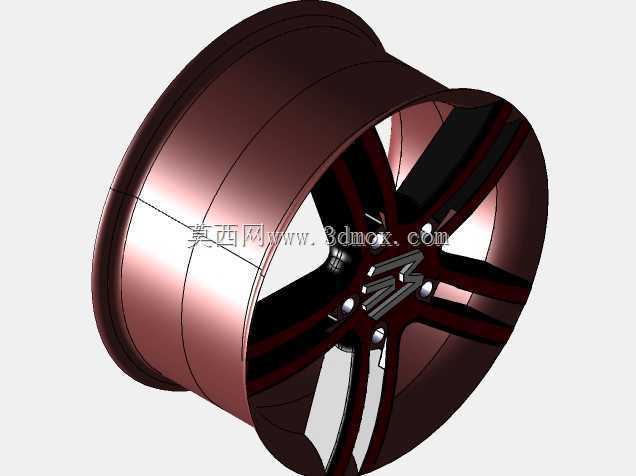

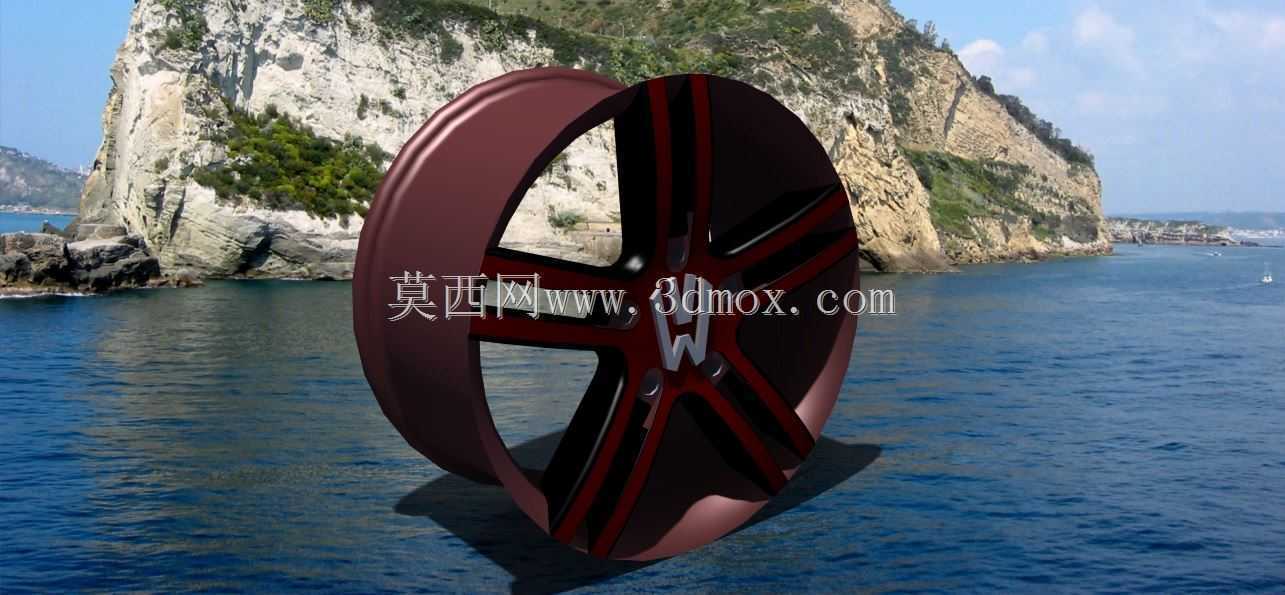

　　轮圈作为乘用车行走系统的核心承载部件，直接关联整车行驶的安全性、操控稳定性与NVH表现，日常量产开发中需要同时兼顾结构强度、轻量化目标与外观造型需求。这款双色辐条轮圈采用五辐式主辐条设计，辐条表面做了双色分色处理，深黑基底搭配酒红色装饰条，轮缘部分采用同色金属质感包覆，在满足结构性能的前提下兼顾了外观辨识度，适配家用轿车、入门运动车型的改装与量产配套场景。

　　从实际装车应用场景来看，这类轮圈主要适配16-18寸规格的乘用车型，日常使用场景覆盖城市铺装路面通勤、高速巡航以及轻度非铺装路面通行，设计阶段需要同步校核轮辋与轮胎的匹配公差，确保胎圈座的尺寸精度符合国标要求，避免出现轮胎漏气、脱圈的风险。轮圈的安装边界需要严格匹配车型的孔距、中心孔直径与偏距参数，安装面的平面度公差控制在0.05mm以内，保证轮圈与轮毂轴头的贴合紧密性，避免高速行驶时出现车轮抖动的问题。

　　结构设计层面，这款轮圈采用铸造工艺的基础结构做优化，主辐条做了变截面厚度处理，靠近轮心安装座的位置辐条厚度更大，向轮缘延伸的过程中逐步收窄厚度，在保证辐条抗弯、抗扭强度的前提下，尽可能降低非簧载质量，提升整车的悬挂响应速度。轮心的安装座位置设计了品牌标识嵌装槽，可适配不同品牌的中心盖安装，螺栓孔位做了沉台处理，避免轮毂螺栓安装后出现突出干涉的问题，同时沉台边缘做了圆角过渡，减少应力集中带来的断裂风险。

　　轮辋部分的轮廓设计严格遵循标准轮辋的尺寸规范，胎圈座的角度、轮缘的高度与宽度都匹配常规民用真空胎的安装要求，轮辋内部的气门嘴孔位做了加厚处理，避免安装气门嘴时出现开裂问题，同时预留了平衡块的安装位置，适配粘贴式与卡扣式两种平衡块的安装需求，方便后期轮胎动平衡调校。设计过程中还同步考虑了制动系统的避让空间，轮圈内部的空腔尺寸可以容纳常规尺寸的通风刹车盘与单活塞、四活塞刹车卡钳，避免装车后出现轮圈与卡钳干涉的问题，不需要额外加装垫片调整轮距。

　　从实际使用的功能特性来看，这款轮圈的辐条造型做了空气动力学优化，辐条侧面的倾斜角度可以在车轮转动时引导气流穿过轮圈，带走刹车系统产生的热量，降低长距离制动时的刹车热衰减风险。双色表面处理采用粉末喷涂加透明清漆的工艺，表层的清漆层可以抵御日常行驶中的砂石冲击、雨水腐蚀，避免轮圈表面出现氧化掉色的问题，日常维护只需要常规清洗即可保持外观状态。轮缘部分做了加厚处理，在轮胎受到侧向挤压时可以提供足够的支撑力，减少轮胎胎侧鼓包的概率，同时在低速刮蹭路沿时，轮缘可以先于轮胎接触障碍物，保护胎侧不受损伤。

　　建模过程中需要重点关注各个曲面的连续性，辐条与轮辋、辐条与中心安装座的过渡位置都做了G2连续处理，避免出现曲面棱线导致的应力集中，同时保证后期模具加工时的刀具路径顺畅，减少加工过程中的接刀痕迹。所有安装孔位的位置度公差都控制在0.1mm以内，保证装车时的安装精度，轮圈的整体重量控制在同尺寸铸造轮圈的平均水平，兼顾强度与轻量化的平衡，不需要额外做偷轻处理就可以满足日常行驶的强度要求，通过常规的径向冲击、弯曲疲劳测试都不存在结构风险。
