巴基斯坦空军F16战隼战斗机精细结构

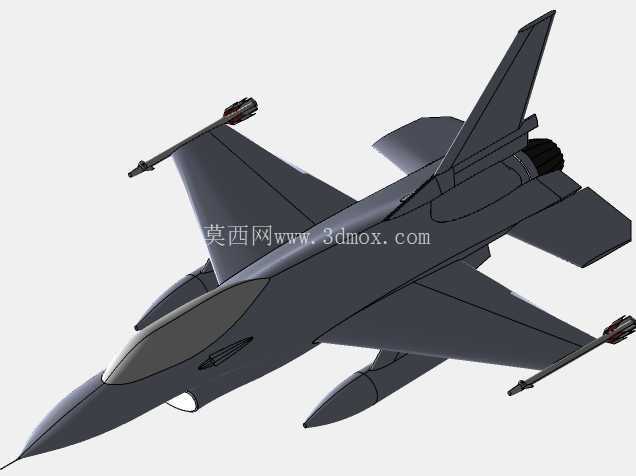

　　该套三维数模围绕单座单发轻型制空战斗机展开全机结构还原，建模过程中优先梳理整机气动轮廓与机载挂载的装配逻辑，机身采用半硬壳式流线布局，机头尖锐的黑色雷达罩向内收束，为机载火控雷达预留安装舱段，座舱采用整体式水泡形风挡与座舱盖，飞行员视界覆盖前半球与侧下方向，座舱后段机身平滑过渡，与两侧边条翼融合，边条从进气道上方向后延伸至机翼根部，在大迎角飞行时可拉出稳定脱体涡，延迟机翼失速，提升战机机动飞行时的升力表现。

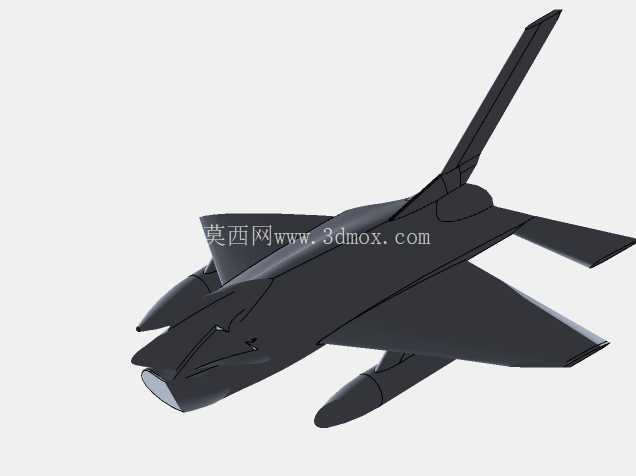

　　进气道布置于机身腹部，为固定式皮托管进气构型，进气口截面呈扁圆形，内部通道向上弯曲，既可以遮蔽发动机压气机正面，降低雷达反射特征，也能在战机做大过载机动、迎角快速变化时保证进气气流均匀稳定，避免发动机喘振。机身中段设置主承力框，机翼为悬臂式中单翼，翼身融合段平滑过渡，机翼前缘设置机动襟翼，后段配置副翼与襟副翼，可在不同飞行速度下调整翼面弯度，起降阶段放下增升，巡航状态减小阻力，空战机动时配合平尾差动完成滚转动作。

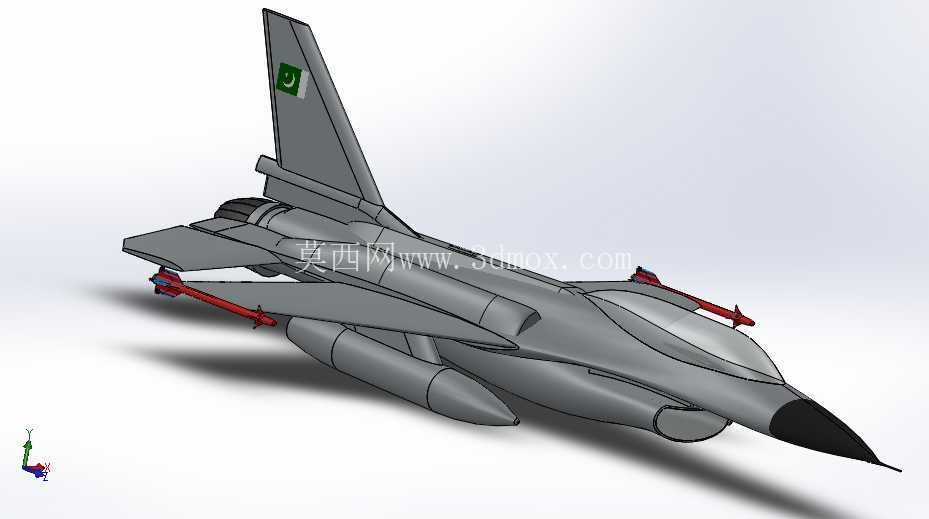

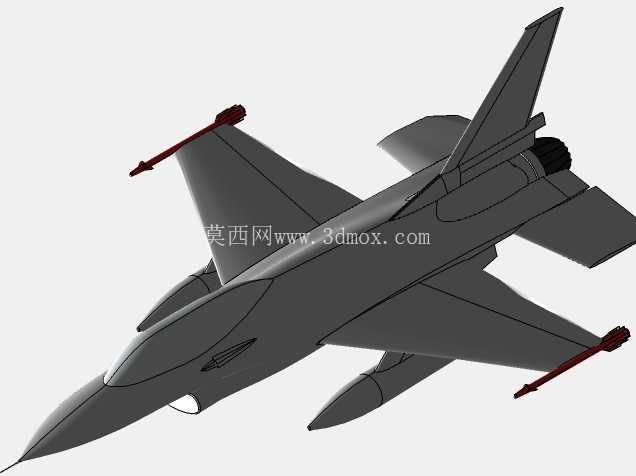

　　尾翼部分采用全动平尾与单垂尾布局，垂尾后掠角度较大，根部设置方向舵，垂尾表面还原了巴基斯坦空军国籍标识，平尾可整体偏转，兼顾俯仰操纵与配平功能，垂尾根部向后延伸布置尾椎与减速伞舱，着陆时可放出减速伞缩短滑跑距离。机身尾部包裹发动机舱，尾喷口为收敛式圆形截面，加力燃烧室段轮廓完整还原，发动机安装节与机身承力框的对接位置在数模中预留了装配基准，后续可直接替换发动机子装配体开展动力系统匹配校核。

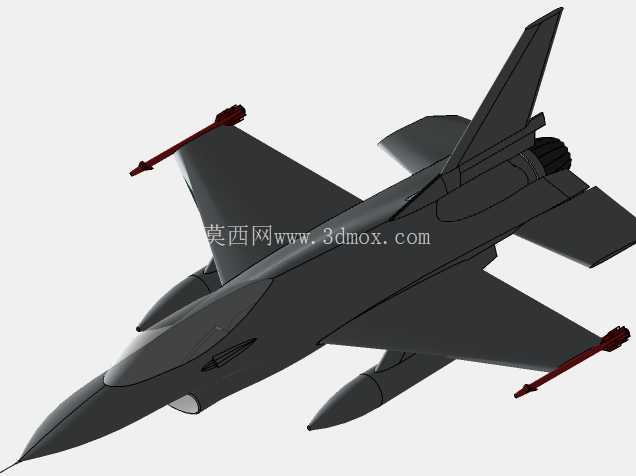

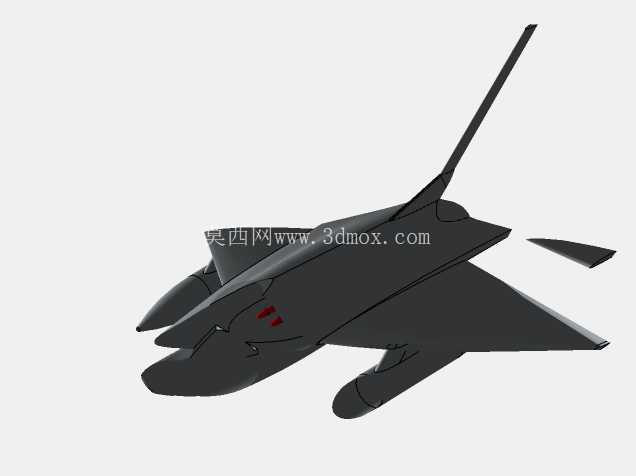

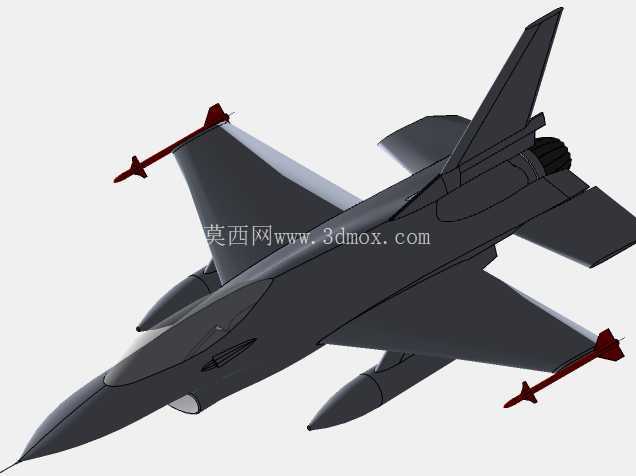

　　机载挂载部分完整还原了典型作战配置，机翼两侧下挂点各挂载一枚近距空空导弹，弹体尾部设置稳定翼面，导弹挂架通过螺栓与机翼挂点连接，挂架内部预留发射导轨与电气接口空间；机腹中线位置挂载大容量副油箱，副油箱呈流线纺锤形，头部圆润、尾部收窄，通过挂架与机身中线挂点固定，转场飞行时可大幅拓展航程，投入近距空战前可连同挂架一并投放，降低整机重量与飞行阻力。

　　从实际应用场景来看，该型战机主要承担国土防空、近距空中支援、制空权争夺任务，三维数模可用于航空装备教学演示、气动布局方案比对、地勤挂载流程模拟、虚拟仿真训练场景搭建。建模时所有气动面的偏转转轴均按实际操纵逻辑设置约束，起落架舱门轮廓、机身检修口盖位置、天线布局均参考实机测绘比例还原，整机外形尺寸严格匹配真实战机量级：机身总长约15米、翼展约9.5米、机高约5米，数模中整机包络边界清晰，导入装配环境后可直接用于停机坪调度模拟、机库停放空间校核，机翼折叠虽非该机型固有特征，但挂点间距、机身离地高度、起落架轮距参数均按实机比例设置，可支撑地勤保障作业的空间干涉检查。

　　结构设计思路上，数模将整机拆分为机头雷达罩、前机身、座舱段、中机身、机翼、尾翼、进气道、发动机尾段、外挂物九个独立子装配，各部件之间的装配基准统一到机身坐标系，设计人员可快速拆分单个部件开展细节优化：比如调整边条翼后掠角度验证涡升力变化、修改挂点位置适配不同机载武器、更换垂尾标识匹配不同用户涂装。机身表面的蒙皮分块线、铆钉排布位置做了简化特征处理，既保留外观辨识度，又控制整体特征数量，在普通工作站上即可流畅完成整机旋转、剖切、装配干涉检查操作。

　　针对飞行仿真用途，数模的整机质心位置按真实战机空载、满油、带外挂三种状态预留了参数调整接口，机翼的翼型厚度分布、进气道内型面曲率均做了连续光顺处理，可直接导出面模型导入气动仿真软件，开展亚音速、跨音速段的升阻特性计算；针对结构教学用途，剖切数模后可直观展示机身内部纵墙、翼梁的走向逻辑，讲解半硬壳机身如何通过蒙皮与长桁共同传递气动载荷，理解轻型战斗机在重量控制与结构强度之间的平衡思路。
