辐条式飞轮结构三维设计方案

　　在各类需要平抑转速波动、储存转动动能的机械传动场景中，飞轮始终是保障系统运行稳定性的核心回转部件，从内燃机组的动力输出端、冲压设备的曲轴系统，到小型稳压供电设备的动力缓冲单元，这类带辐条结构的飞轮都有着广泛的适配空间。不同于实心盘式飞轮的厚重设计，本次完成的辐条式飞轮结构，在保证转动惯量满足设计要求的前提下，通过轮辐的镂空式布局大幅降低了零件自身的无效重量，既减少了设备启停阶段的额外动力损耗，也降低了支撑轴系的长期承载负荷。

　　从实际功能落地的角度看，这类飞轮的核心作用是在动力输入扭矩出现周期性波动时，依靠自身较大的转动惯量吸收转速突升阶段的多余动能，在动力输入不足的阶段释放储存的转动能量，以此将输出端的转速波动控制在允许范围内，避免后续传动部件因交变载荷出现过早疲劳失效。在交流稳压类设备的配套机械结构中，这类飞轮还能配合调速机构抵消负载突变带来的转速偏移，保障输出转速的稳定性，进而维持供电频率的恒定。

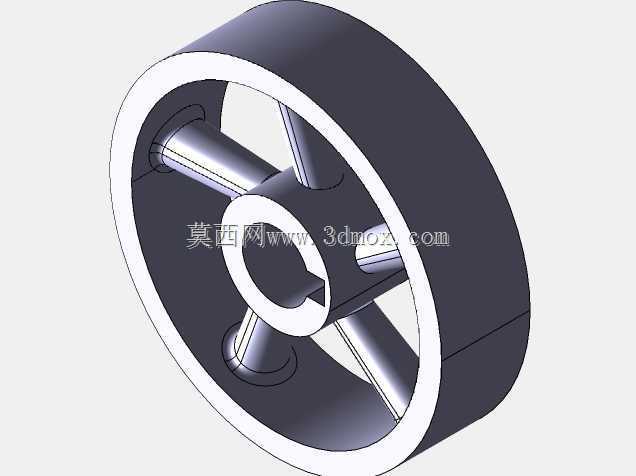

　　设计过程中首先围绕目标工况的转动惯量需求展开计算，先确定轮缘部分的径向厚度与轴向宽度——作为飞轮储存动能的核心区域，轮缘的质量占比达到整个零件的七成以上，设计时将轮缘的内外圆同轴度公差控制在IT7级，避免高速回转时出现过大的偏心量，引发轴系振动。轮毂部分作为与传动轴配合的核心安装区域，内孔设计了键槽结构来传递扭矩，键槽的对称度公差严格按照轴孔配合的标准选取，保证装配后键的两侧面受力均匀，避免长期运行出现键槽压溃、滚键等失效问题。连接轮缘与轮毂的六根辐条采用均匀圆周排布的布局，每根辐条的截面设计为带过渡圆角的椭圆形，既保证辐条自身的抗弯、抗扭强度，也减少回转过程中的空气阻力，同时辐条与轮缘、轮毂的衔接位置全部采用大圆角过渡，避免应力集中导致的辐条断裂风险，这一点在高速回转的零部件设计中尤为关键，很多早期飞轮的失效案例都源于衔接位置的直角过渡造成的应力集中，在交变载荷下萌生疲劳裂纹。

　　从安装边界的维度考量，设计时明确了轮毂内孔的配合公差带，与传动轴采用过渡配合的公差选型，既保证装配时的定位精度，也方便后期维护拆卸。飞轮的轴向总宽度经过反复校核，保证安装后不会与周边的轴承端盖、传动齿轮等部件发生运动干涉，轮缘的外圆直径也结合安装腔体的内部空间做了适配，预留出足够的安全间隙，避免运行过程中出现擦碰。辐条的排布角度经过动平衡仿真验证，在设计阶段就对质量分布做了初步优化，减少后续动平衡工序的去重量，缩短零件的加工制造周期。

　　不同于很多重型设备上采用的分体式飞轮结构，这款辐条式飞轮采用整体式结构设计，适合采用铸造后机加工的工艺路线制造，毛坯铸造后经过时效处理消除内应力，再依次完成轮毂内孔、键槽、轮缘外圆、端面的机加工工序，最后做动平衡校验即可投入装配。整体结构没有冗余的复杂特征，加工工艺性良好，在保证结构强度与功能需求的同时，兼顾了制造成本的控制，能够适配多数中小功率传动系统的飞轮配套需求，在需要控制设备整体重量的移动类动力设备、小型稳压供电机组中都能直接适配选用。
