内燃机动力传递核心曲轴结构设计

　　在往复式内燃机的动力输出链路中，曲轴承担着将活塞往复直线运动转化为旋转扭矩的核心作用，是动力总成中受力工况最复杂的部件之一。从实际应用场景来看，这类曲轴广泛适配小排量单缸四冲程内燃机，覆盖通用汽油机、小型农用动力机组、便携发电机组等终端设备，在园林机械、小型工程机械辅助动力单元中也有大量同结构部件的应用。

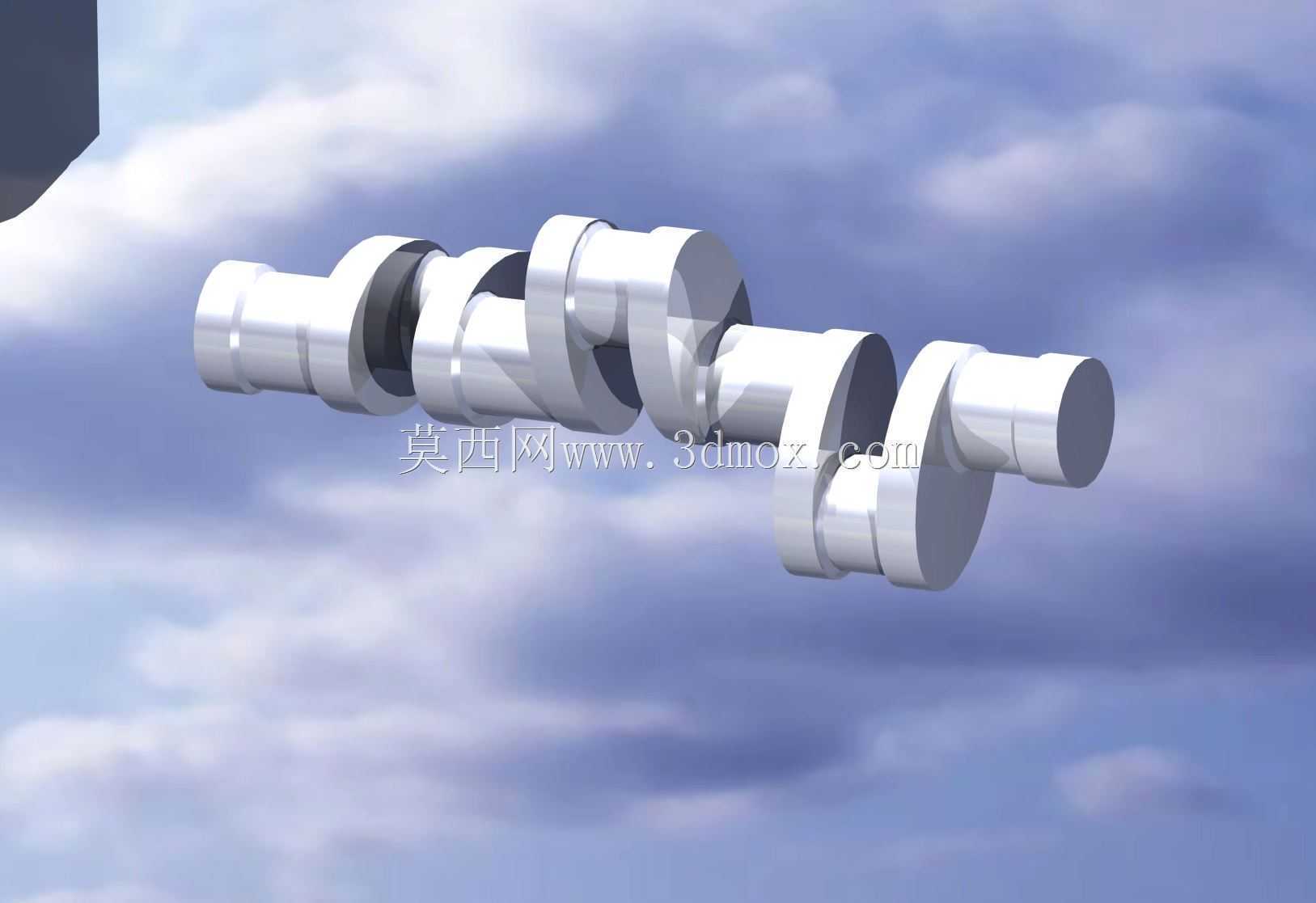

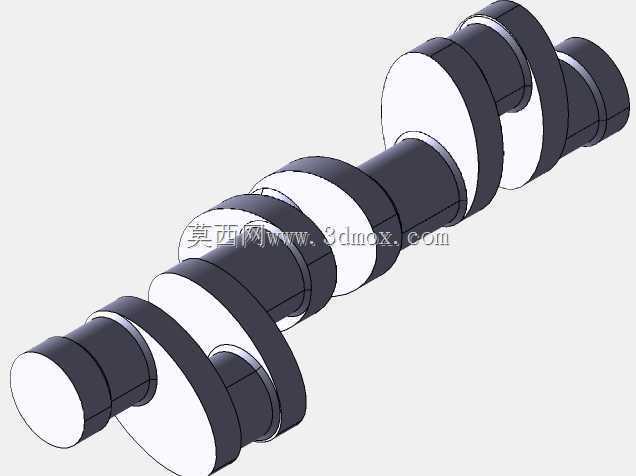

　　设计这类曲轴时，首先要匹配对应缸径活塞的行程参数，曲柄销的偏心距直接决定活塞的上下止点距离，建模过程中需要严格保证主轴颈与曲柄销的平行度公差，每段轴颈的同轴度偏差控制在微米级，避免运转过程中出现偏磨、轴瓦烧蚀的故障。从结构特性来看，该曲轴采用整体式锻造结构的设计思路，主轴颈分布在曲轴两端及相邻曲柄之间，为旋转运动提供稳定的回转支撑，曲柄臂连接主轴颈与曲柄销，过渡位置采用大圆角平滑过渡，避免应力集中导致的疲劳断裂——这也是曲轴设计中最核心的细节，过往很多失效案例都源于过渡圆角处理不当，在交变载荷长期作用下萌生裂纹。

　　从安装边界来看，两端主轴颈的直径尺寸需要匹配机体上的主轴承座孔公差，轴颈表面预留的粗糙度要求要适配轴瓦的配合间隙，轴向定位台肩的宽度要对应机体的轴向限位空间，避免运转过程中出现轴向窜动。曲柄销的直径需要匹配连杆大头的轴承内径，连杆装配后在曲柄销上的摆动角度要和活塞行程、连杆长度做运动学仿真校核，防止运动过程中出现干涉。曲轴自由端预留的键槽结构，用于安装正时齿轮、皮带轮等驱动附件，动力输出端的法兰结构用于连接飞轮或者负载输入轴，法兰上的螺栓孔分布圆直径要和对接部件的安装孔位完全对应，保证扭矩传递的可靠性。

　　在平衡设计上，该曲轴的曲柄臂上集成了平衡重结构，用于抵消活塞连杆组往复运动产生的一阶惯性力，建模时需要对整个曲轴组件做动平衡计算，将剩余不平衡量控制在对应转速等级的允许范围内，降低设备运转时的振动与噪音。油道设计采用斜向贯通的内部油孔，从主轴颈表面的进油口连通到曲柄销表面，发动机运转时机油通过主油道进入曲轴内部油道，直接输送到连杆轴承位置实现压力润滑，油孔的出入口位置都做了倒角处理，避免应力集中同时防止机油流动时出现截流。

　　实际选型匹配时，需要重点核对曲轴的总长度、各轴颈的轴向位置尺寸，确保装入机体后不会和缸体、曲轴箱的内部结构发生干涉，曲柄的旋转半径要和机体内部的避让空间做运动干涉检查，尤其是活塞运行到下止点时，曲柄平衡重不能和缸套下部、机油泵等周边部件发生碰撞。轴颈表面的硬化层深度设计也要符合长期运转的耐磨要求，配合轴瓦的间隙要根据不同的使用工况做适配调整，高负荷运转场景下需要适当放大间隙保证机油膜的形成，常温小负荷场景下可以适当缩小间隙提升运转精度。

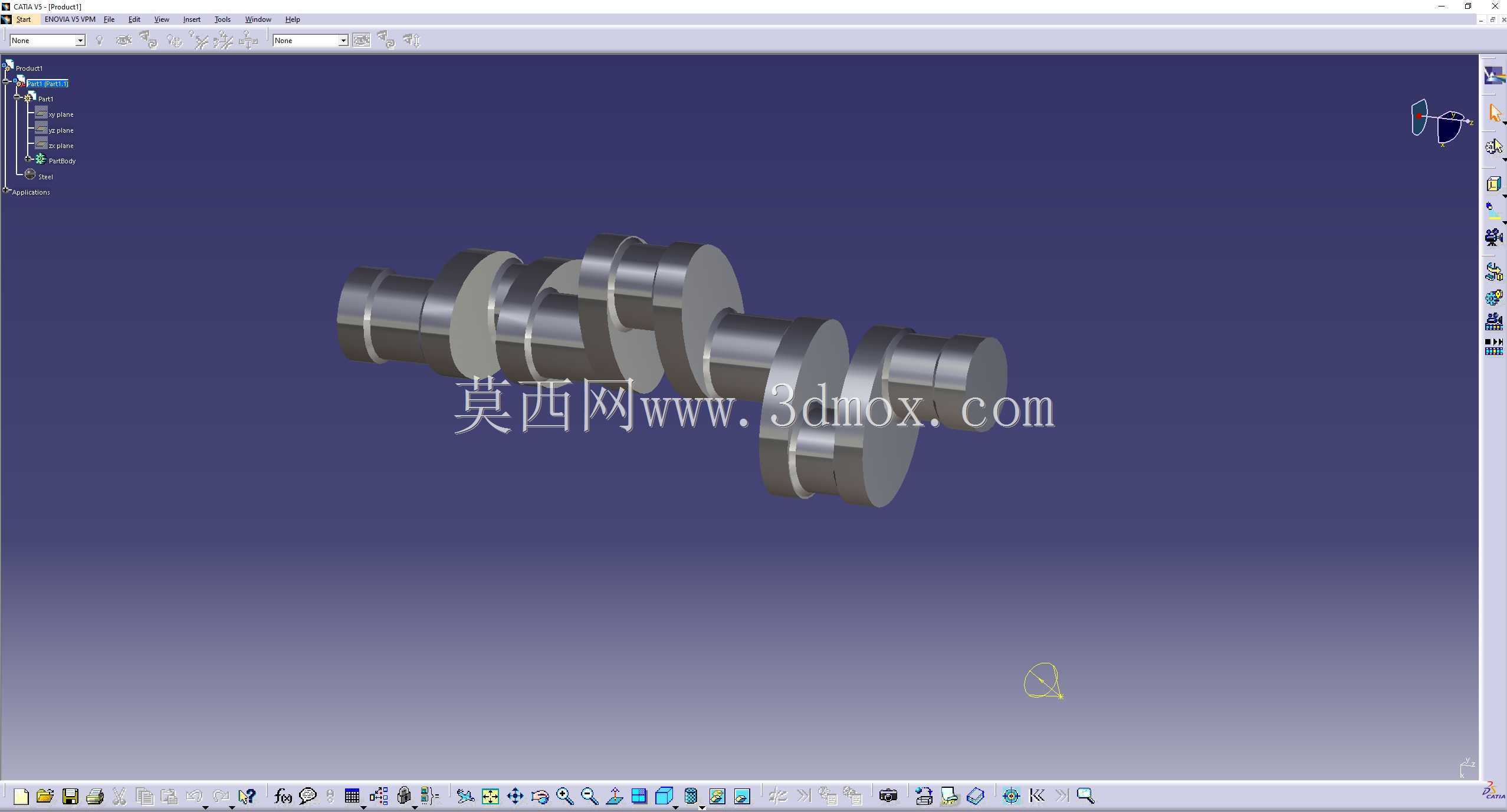

　　从建模逻辑来看，整个曲轴的特征构建以旋转特征为基础，先绘制各段轴颈、曲柄臂的回转截面，完成主体结构后再切削出油道、键槽、螺栓孔等细节特征，所有过渡位置的圆角都要按照实际加工工艺要求设置，不能出现尖锐棱角，避免后续有限元分析时出现应力奇异点，影响结构强度校核的准确性。完成建模后还需要做运动学仿真，模拟整个曲柄连杆机构的运转过程，验证各部件的运动轨迹是否存在干涉，同时计算不同曲轴转角下的扭矩输出特性，为后续的动力匹配提供数据支撑。
