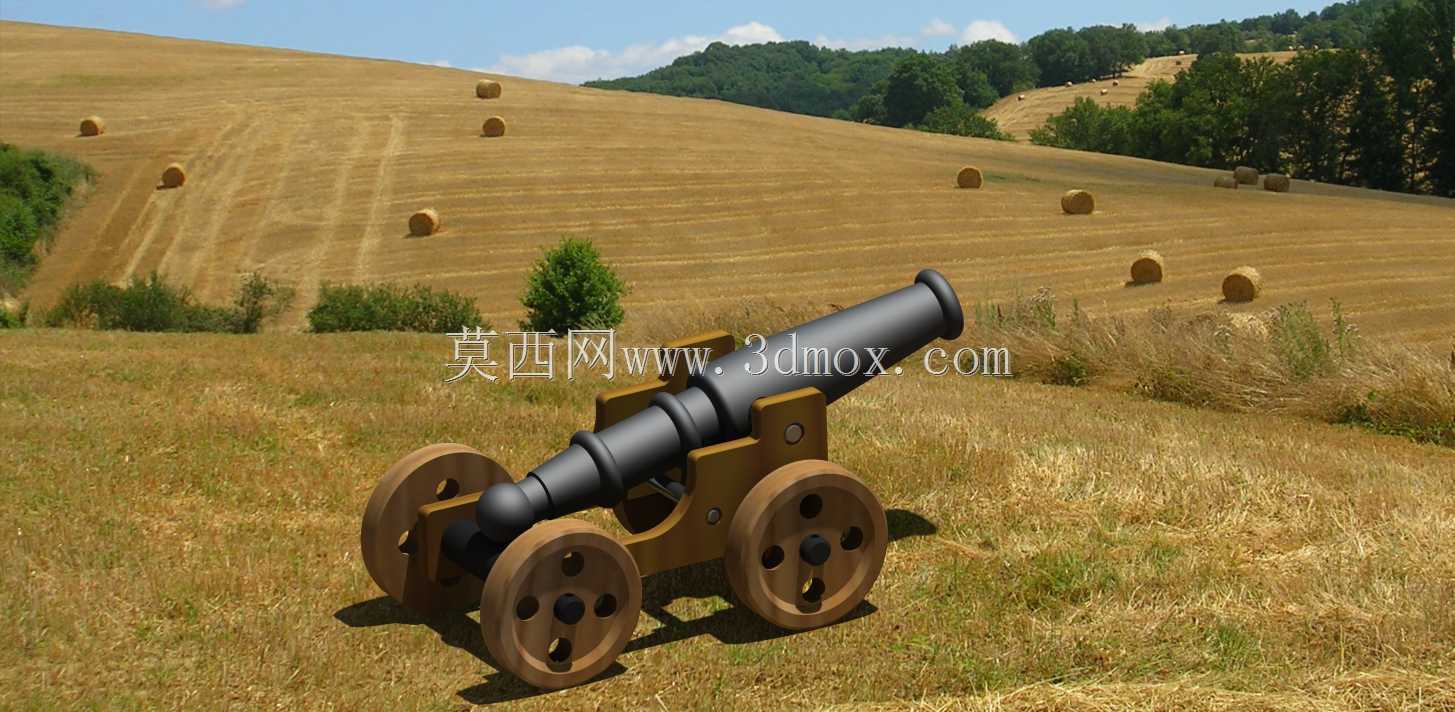

带轮式木质炮架复古前膛火炮结构

　　这款带轮式木质炮架的前膛火炮结构，在仿古场景搭建、历史题材道具制作、国防教育展陈领域有着广泛的应用空间，区别于实战化的现代火炮设计，该结构完全复刻了近代前装滑膛炮的典型构造，同时兼顾了静态展示与短距离移位的使用需求。从功能特性来看，炮身采用整体式铸铁结构设计，炮膛为光滑直筒内壁，前端口径略大于炮尾药室位置，这种锥度设计既方便前装填时弹丸与药包的顺利推入，也能在发射时让火药燃气更好地包裹弹丸，减少漏气带来的动能损耗。炮身外壁设置了多道环形加强箍，对应炮管壁厚变化的应力集中位置，能够承受黑火药燃烧时的瞬时膛压，避免炮身出现胀膛、炸膛的结构风险，炮尾位置的点火孔为垂直贯通的小孔，正对药室中心位置，能够保证引火通路顺畅，

　　点火时火焰可以直接引燃药包内的发射药。炮架部分采用硬木材质的分体式结构，两侧的炮架板通过横向的木质横梁与金属螺栓紧固连接，炮身通过炮耳轴与两侧炮架板铰接，耳轴的安装位置经过重心配平，炮身可以绕耳轴做小角度的俯仰调整，调整时依靠炮尾下方的木质垫块来支撑固定，不需要复杂的高低机结构，完全还原了近代火炮的操作逻辑。行走部分采用四个实心木质轮缘的行走轮，轮缘外侧包裹金属箍来减少磨损，车轮通过金属轴套与炮架的轮轴连接，轮轴位置设置了简易的润滑注油孔，方便日常维护时加注润滑脂，降低转动阻力，四个车轮的轮距经过匹配设计，在平整的硬质地面或者压实的土路上都可以平稳推行，移位时只需要少量人力就可以完成短距离的位置调整，不需要额外的吊装设备。

　　设计过程中优先还原了历史原品的结构比例，炮身长度与口径的比例控制在18:1左右，既符合近代滑膛炮的典型尺寸特征，也避免了比例失调带来的视觉违和感，炮架的高度设置为车轮直径的0.7倍，保证炮口的离地高度符合实际操作的装填需求，操作人员站立状态下就可以完成炮口位置的药包、弹丸装填作业，不需要过度弯腰或者垫高操作。安装边界方面，整个结构的横向宽度不超过两个外侧车轮的外沿距离，纵向长度从炮口前端到炮架尾部的拖架末端控制在合理范围内，静态放置时只需要平整的硬质支撑面即可，不需要额外的固定地脚，如果是用于户外展陈，可以在炮架拖架位置设置固定桩，避免外力推动导致结构移位。结构细节上，所有木质构件的连接位置都采用了金属包角加固，

　　木质构件的棱角位置做了圆弧过渡处理，既避免了尖锐棱角带来的磕碰风险，也还原了老装备长期使用后的磨损质感，炮身与炮架的连接位置没有设置多余的现代紧固件，所有外露的金属件都采用了做旧处理的质感，和整体的复古风格保持统一。在实际的展陈应用中，该结构可以直接作为静态展品摆放，也可以配合模拟发射的声光装置，用于历史场景的沉浸式演示，轮式结构的设计也方便展陈布置时调整展品的摆放角度与位置，不需要拆解结构就可以完成移位作业。从建模逻辑来看，炮身部分采用旋转特征生成基础实体，再通过环形切除生成加强箍的凹槽结构，最后对炮口、炮尾、点火孔位置做细节特征处理；炮架部分先绘制两侧侧板的轮廓草图，拉伸生成实体后，通过装配约束对齐横梁的安装位置，再添加螺栓、包角等标准件细节；车轮部分采用旋转生成轮体基础，再阵列生成轮辐的安装孔，最后装配金属轮箍的结构，整个装配体的约束关系完全模拟实际的机械连接逻辑，所有活动部件的转动自由度都按照实际结构保留，方便后续做运动仿真或者结构干涉检查。
