自行车传动系统用链轮结构设计

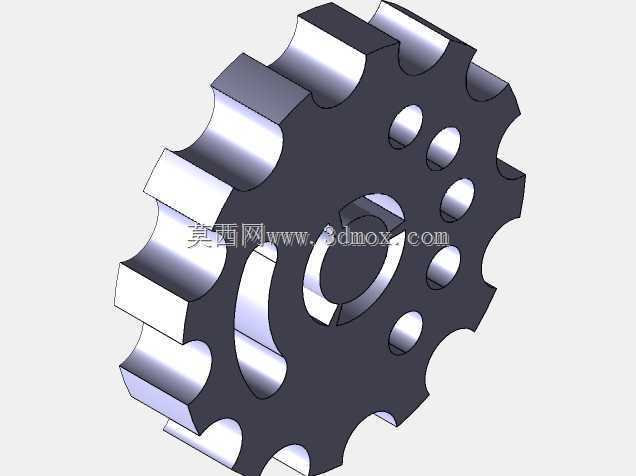

　　链轮作为链传动系统的核心啮合部件，在人力代步自行车、电动助力自行车的动力传递链路中承担着将曲柄回转力矩传递至链条、进而驱动后轮行进的关键作用，日常通勤、山地越野、公路竞速等不同使用场景下的链轮，在齿形轮廓、基体厚度、减重孔布局上都会做出针对性调整，以匹配对应场景的载荷特性与使用需求。这款链轮的齿形采用了适配标准自行车链条的渐开线啮合轮廓，齿侧预留了合理的啮合间隙，既可以保证链条在啮合过程中顺畅卡入齿槽，避免卡链、跳齿问题，也能减少链条与齿面的刚性摩擦，降低传动过程中的能量损耗，同时延长链条与链轮本身的使用寿命。链轮基体采用盘式结构设计，中心设置的安装孔用于与曲柄轴位配合，孔位周边做了局部加厚处理，

　　用来抵消踩踏过程中产生的交变弯曲应力，避免长期受力后孔位出现形变、松旷问题。基体上均匀分布的圆形通孔并非随意设置，一方面是在保证结构强度满足常规踩踏载荷要求的前提下，尽可能降低链轮自身重量，减少骑行过程中的无效载荷，另一方面这些孔位也可以作为安装对位的参考标记，方便装配时快速对齐曲柄与链轮的安装角度，保证左右曲柄的相位差符合180度的设计要求。链轮的齿根位置做了圆弧过渡处理，没有尖锐的应力集中棱角，在遇到瞬时大载荷冲击，比如爬坡发力、颠簸路面突然踩踏时，应力可以沿着圆弧面均匀分散到整个基体上，不会在齿根位置出现应力断裂的问题。齿顶部分做了微小的倒角处理，既可以避免齿顶边缘过于锋利划伤链条或者装配人员，也能在链条啮合出现小幅偏移时，

　　引导链条顺滑滑入正确的啮合位置，减少掉链的概率。从安装边界来看，这款链轮的外径尺寸适配常规单速自行车的传动中心距要求，安装时不需要额外调整车架后叉的开合宽度，也不需要更换对应长度的链条，可以直接替换同规格的老旧链轮，适配性较强。链轮的轴向厚度与标准链条的内节宽度匹配，安装后不会出现链条与链轮侧面剐蹭的问题，中心安装孔的公差带按照过渡配合设计，既可以保证装配时不需要过大的压入力，也能在骑行过程中不会出现链轮与轴之间的相对转动，保证动力传递的稳定性。在实际使用场景中，这类链轮除了应用在常规民用自行车上，也可以适配部分轻型电动助力车的前置传动结构，其结构强度可以满足额定功率下的动力传递需求，日常使用中只需要定期清理齿槽内的泥沙、

　　加注润滑脂，就可以维持较长的使用寿命。设计过程中，齿形的参数选取完全参考了自行车链传动的相关行业标准，每个齿的节距误差控制在极小范围内，保证链条在每个齿上的啮合位置一致，不会出现传动忽紧忽松的问题，提升骑行过程中的脚感平顺度。基体的厚度分布经过受力优化，在受力较大的齿根与中心安装孔区域保留足够的材料厚度，在受力较小的辐板区域则通过开孔、减薄的方式控制重量，实现强度与重量的平衡。链轮的端面平整度控制在较高精度范围内，安装后不会出现端面跳动过大的问题，避免链条在运转过程中出现周期性的侧向摆动，减少链条侧面与链轮、变速器导轮的异常磨损。
