交流稳压器用带台阶中心孔浮动按钮结构

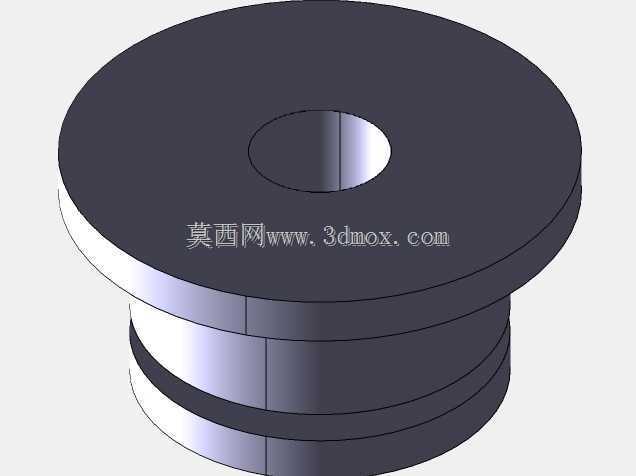

　　这款浮动按钮主要应用在交流稳压器的调压操作面板区域，是操作人员与稳压器调压机构直接交互的核心执行零件，日常使用中需要频繁承受按压力度，同时要保证按压行程内的同轴度，避免卡滞影响调压操作的响应速度。从结构设计来看，整体采用同轴多台阶的盘轴组合形态，顶部大直径圆盘作为按压接触面，盘面做了平整化处理，增大手指接触面积的同时，也能避免按压时出现应力集中导致的局部变形，圆盘下方依次设置多段不同直径的圆柱段，每段圆柱的直径差形成的台阶面，分别承担不同的功能：靠近顶部圆盘的第一阶台阶用于和面板的安装沉孔配合，限制按钮按下的最大行程，避免过度按压导致内部触点结构损坏；中间段圆柱与面板的导向孔做间隙配合，配合间隙控制在0.02mm到0.05mm之间，

　　既保证按钮上下浮动时无卡顿，又能避免横向晃动导致的触点偏移；最下段的环形槽结构用于卡装复位弹簧，弹簧的预紧力通过台阶面均匀传递，保证按钮松开后能可靠复位，不会出现卡滞无法回弹的问题。中心位置的通孔并非减重设计，而是用于穿装定位芯轴，芯轴两端固定在稳压器的内部支架上，按钮整体沿着芯轴做轴向浮动，通孔与芯轴的配合选用H7/g6的间隙配合公差，保证长周期使用下的滑动顺畅，即使在环境温度变化导致零件热胀冷缩时，也不会出现抱死的情况。从安装边界来看，顶部圆盘的外径需要匹配面板上的安装沉孔直径，沉孔深度要略大于圆盘厚度，保证按钮未按下时圆盘表面与面板表面基本齐平，避免突出过多导致误触，或者凹陷过深导致按压不便；

　　下方各段圆柱的总长度要匹配面板到内部触点机构的距离，保证按钮按到行程终点时，刚好能触发内部的调压触点，不会出现行程不足无法触发，或者行程过量压坏触点的问题。设计过程中需要重点考虑几个工程实际问题：首先是按压的手感一致性，各台阶的同轴度公差需要控制在0.01mm以内，避免滑动时出现单边摩擦导致的按压力度不均；其次是耐磨性能，与导向孔、芯轴配合的表面需要做相应的表面硬化处理，降低频繁滑动带来的磨损，延长零件使用寿命；另外，零件的边缘都做了小尺寸的倒角处理，既避免安装时刮伤操作人员，也能去除加工毛刺，防止毛刺脱落掉入稳压器内部造成电路短路的风险。在实际选型替换时，需要重点核对顶部圆盘直径、各段圆柱的直径与长度、中心通孔直径这几个核心尺寸，

　　保证与原有安装结构的适配性，不需要额外修改面板或者内部支架即可直接替换安装，大幅降低维修替换的时间成本。这类浮动按钮虽然属于稳压器上的小型操作零件，但结构设计的合理性直接影响设备的操作体验与运行可靠性，每一处台阶的尺寸、配合间隙的选择、公差的设定，都需要结合实际使用场景的受力情况、安装空间、操作频率来综合确定，不能只做简单的外形拉伸建模，需要充分考虑实际装配与使用中的各类工程问题。
