交流稳压器圆形法兰安装端盖结构

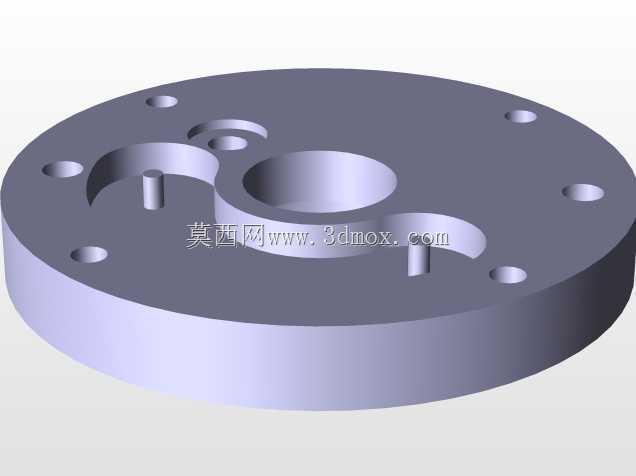

　　在交流稳压供电设备的腔体结构设计中，这类带异形让位槽的圆形端盖是核心的安装定位部件，主要承担腔体封盖、内部元件定位、外部安装对接的多重作用，常见于中小功率柱式交流稳压器的端部装配环节，适配调压绕组、碳刷滑动机构的端部固定需求。从结构细节来看，该端盖采用圆盘式主体设计，中心开设的同轴通孔用于穿过调压主轴，为轴系转动提供径向避让空间，同时孔边的凸台结构可贴合主轴端部的轴承外圈，承担轴向限位的作用，避免主轴运转过程中出现窜动偏移。端盖盘面分布的多个沉头通孔沿圆周方向等距排布，用于穿设紧固螺栓，实现端盖与稳压器主腔体的刚性连接，沉孔结构可将螺栓头完全埋入盘面以下，避免螺栓突出影响外部安装平面的贴合度，同时减少外部杂物、

　　水汽沿螺栓缝隙渗入腔体内部的概率。盘面开设的两处弧形让位槽并非随意设计，其弧度与内部碳刷架的滑动行程完全匹配，既为碳刷组件的径向移动留出足够活动空间，又能尽可能缩小槽口面积，减少端盖整体的结构强度损失，槽边的小直径圆柱凸台是碳刷架的端部定位柱，用于限制碳刷架的周向转动余量，避免碳刷在调压过程中出现偏斜，导致与绕组接触面接触不良引发打火、压降不稳的问题。端盖外缘的厚度经过针对性设计，既保证与腔体对接时的密封面宽度足够，可在接缝处加装密封胶圈实现IP54级的防尘防护，又不会过度增加端盖整体重量，减少设备端部的结构负载。从安装边界来看，该端盖的外圆直径需与稳压器主腔体的筒身内径保持过渡配合，装配时可通过止口结构实现快速同轴定位，

　　无需额外调整径向位置即可保证中心主轴孔与腔体内部绕组的同轴度，控制在0.05mm以内的形位公差可有效降低主轴转动时的径向跳动量，减少碳刷与绕组表面的不均匀磨损。盘面的螺栓孔位置与腔体端部的螺纹孔完全对应，装配时无需二次扩孔即可直接穿设螺栓紧固，降低现场装配的加工工作量。在实际工况中，这类端盖长期处于设备端部，需要承受一定的结构振动与温度变化，因此设计时在槽口与螺栓孔的衔接位置做了小圆角过渡，避免应力集中导致的盘面开裂，同时盘面的平面度控制在0.03mm以内，保证与腔体端面贴合时无明显缝隙，减少运行过程中的共振异响。不同于普通的密封端盖，该结构集成了定位、让位、安装、密封多重功能，无需额外加装定位支架即可完成内部碳刷组件的端部固定，有效减少了稳压器端部的零件数量，简化了整体装配流程，在批量生产时可降低装配环节的人工成本，同时减少多零件配合带来的累积误差，提升设备运行的稳定性。
