板料中箍筋成型蹄子结构设计

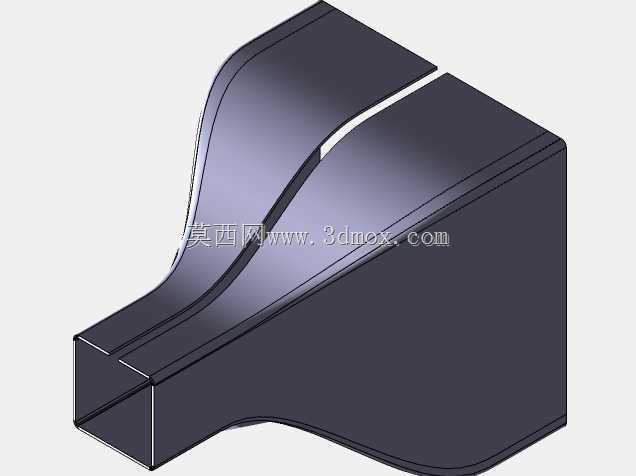

　　在板料冲压成型的生产环节里，这类蹄子结构是中箍筋工序里的核心成型构件，主要承担板料进给过程中的导向、型面贴合以及筋位预成型的作用，常见于五金钣金、汽车覆盖件、柜体钣金的连续冲压生产线中，和上模、下模的镶块配合完成板料的局部筋位拉延成型，避免板料在成型过程中出现起皱、拉裂或者筋位偏移的问题。从结构设计逻辑来看，整个构件采用一体式实体结构设计，进料端做了大圆弧过渡的曲面导料面，顺着板料的进给方向逐渐收窄成型腔间隙，能够让板料在进入成型工位时平滑过渡，不会因为截面突变产生应力集中划伤板料表面，也能减少板料进给的阻力，降低送料机构的负载。构件的主体安装基准是底部的矩形安装面，安装面上预留了和模座连接的定位销孔与螺栓过孔，

　　安装时可以通过定位销快速完成和模座的位置校准，保证成型型腔和上下模的同轴度，安装边界的尺寸适配常规的200-400吨冲床模座安装槽，不需要额外做转接板就能直接安装使用，降低了工装的适配成本。从功能特性上看，构件中间开有贯通的导料槽，槽宽尺寸和待加工板料的中箍筋宽度匹配，槽的两侧型面做了抛光处理，粗糙度控制在Ra0.8以内，能够减少板料和构件之间的摩擦，长时间连续生产也不会在板料表面留下划痕，保证成型后箍筋的表面质量。导料槽的出料端做了1.5度的脱模斜度，成型后的板料顺着斜度能够顺利脱离构件，不会出现卡料的情况，适配连续冲压生产线每分钟15-25次的冲压节拍，不会因为脱模问题影响生产效率。设计过程中重点考虑了构件的耐磨性能，

　　成型工作面采用了局部淬火处理，硬度达到HRC58-62，能够承受板料长时间的摩擦损耗，延长构件的使用寿命，减少生产线换件维护的频次。构件的非工作部分做了减重槽设计，在保证整体结构刚性的前提下降低了构件的整体重量，方便安装和拆卸更换，同时减重槽的位置避开了受力集中的区域，不会因为开槽影响构件的结构强度，在满负载冲压工况下，构件的形变量控制在0.02mm以内，能够保证箍筋成型的尺寸精度，成型后的筋位高度公差可以控制在±0.05mm，满足高精度钣金件的生产要求。在实际应用场景中，这类构件除了用于常规的冷冲压生产线，也可以适配在数控折弯机的成型工装、滚压成型生产线的预成型工位上，只需要调整安装基准的连接方式，就可以适配不同的设备，

　　通用性较强。针对不同厚度的板料加工，只需要调整导料槽的间隙尺寸，就可以完成0.8-3mm厚度冷轧板、镀锌板的箍筋成型作业，不需要更换整个构件，降低了工装的投入成本。设计时还考虑了废料排出的问题，在导料槽的底部预留了细小的排屑孔，生产过程中产生的金属碎屑可以顺着排屑孔排出，不会积存在型腔内影响板料的成型质量，也减少了人工清理型腔的频次，进一步提升了连续生产的稳定性。
