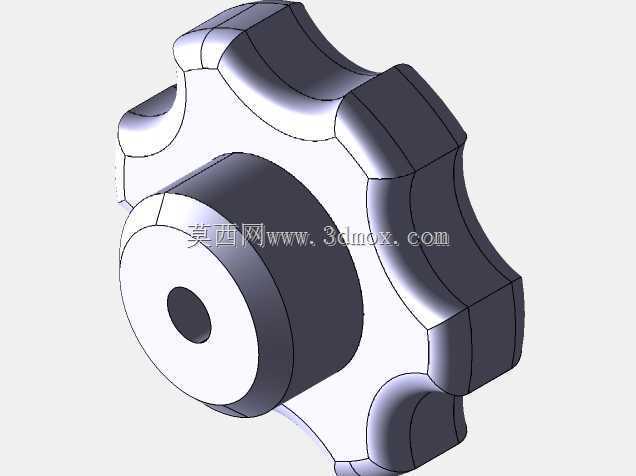

带轴孔星型手拧调节旋钮结构设计

　　这款星型手拧调节旋钮，是工业设备操作端常用的手动操作构件，日常在小型试验台架、工装夹具、检测设备、低压配电柜体、流体管路调节阀组上都能见到这类零件的身影，核心作用是无需额外辅助工具，仅靠操作人员手部施力就能完成锁紧、调节、张紧、定位的动作，相比带柄的手轮，它的径向占用空间更小，多瓣式的凸起轮廓能在有限的操作空间里提供足够的施力接触面，哪怕操作人员佩戴薄型劳保手套，也能稳定传递扭矩，不会出现打滑脱手的情况。

　　从结构设计逻辑来看，中间的通孔是核心安装基准，这个内孔直接和被调节的螺杆、阀杆或者定位轴配合，孔的公差带一般选H7级，既保证和轴件的装配顺畅，不会出现卡滞，也能避免间隙过大导致旋钮转动时出现旷量，影响调节精度。围绕中心孔的圆柱凸台是轴向定位面，安装时这个端面会和被固定件的表面贴合，承受旋钮锁紧时的轴向压力，所以这个端面的平面度要求控制在0.05mm以内，防止锁紧时出现偏斜，导致螺杆受力不均产生弯曲变形。

　　外围的星型瓣状结构是手动施力的核心区域，每一个凸起的弧面都做了大圆角过渡，没有尖锐的棱角，一方面是避免操作时划伤操作人员的手部，另一方面圆角过渡能消除结构应力集中，当操作人员施加较大扭矩锁紧时，不会在瓣状结构和中心圆柱的连接位置出现应力断裂的问题。瓣状结构的外轮廓做了内凹的弧面设计，刚好贴合人体手指指腹的弯曲弧度，每两个凸起之间的凹陷位置刚好能容纳指节，转动时手指能自然卡在凹陷处，施力方向和旋钮切线方向重合，能最大程度降低操作时的施力损耗，相比圆形的光面旋钮，这种结构的手动扭矩传递效率能提升40%以上，不需要借助扳手就能达到足够的锁紧力。

　　从安装边界来看，这类旋钮的轴向总高度一般控制在30mm以内，径向最大轮廓尺寸根据适配的螺杆直径不同，常见规格在40mm到80mm区间，中心安装孔的直径覆盖M4到M12的常用螺纹规格，也可以根据使用需求加工成键槽孔或者D型 cut 面，用来和带平键、扁位的轴件配合，传递更大的扭矩，避免旋钮和轴之间出现相对转动。安装时只需要将旋钮套入对应轴端，通过顶丝或者轴端挡圈完成轴向固定即可，不需要复杂的安装工序，后期维护更换也十分便捷，不需要拆解周边的其他构件就能完成替换。

　　在实际工况适配性上，这类旋钮的材质选择范围较广，常规工况下使用增强尼龙注塑成型就能满足使用需求，自重轻、绝缘性能好，适合用在有绝缘要求的电气设备上；如果是在有油污、腐蚀介质的工况，或者需要更大锁紧力的场景，可以选用铝合金压铸或者不锈钢机加工的版本，表面做喷砂氧化或者钝化处理，提升耐磨和抗腐蚀性能，长期在车间环境下使用也不会出现锈蚀、表层剥落的问题。设计时特意将瓣状结构的边缘做了加厚处理，即使频繁承受冲击性的施力，也不会出现瓣体断裂的情况，正常使用场景下的使用寿命能达到万次以上的操作循环。

　　不同于需要工具操作的螺母或者紧固件，这类手拧旋钮的核心价值就是提升设备调节的便捷性，在需要频繁调整参数、更换工装、开合检修门的工位上，使用这类旋钮能大幅降低操作的辅助时间，提升作业效率，同时也能避免因为找不到配套扳手导致的操作延误。在结构建模过程中，需要重点关注各个弧面之间的相切连续性，保证注塑或者机加工时的工艺可行性，避免出现倒扣或者壁厚不均的问题，注塑件的壁厚要均匀控制在3mm左右，防止成型时出现缩痕、翘曲的缺陷，影响最终的装配精度和外观质量。
