柴油机油底壳储油密封结构设计

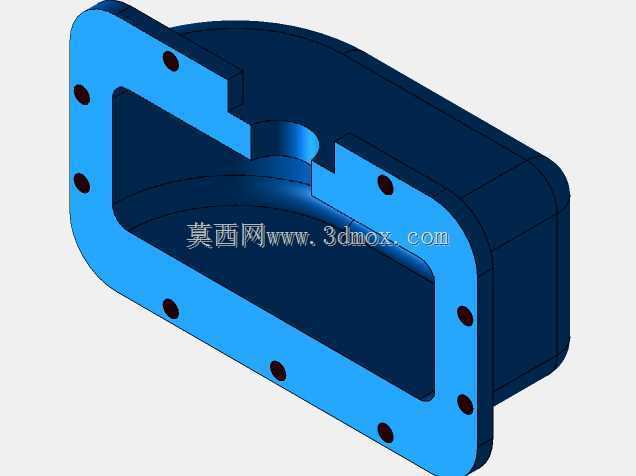

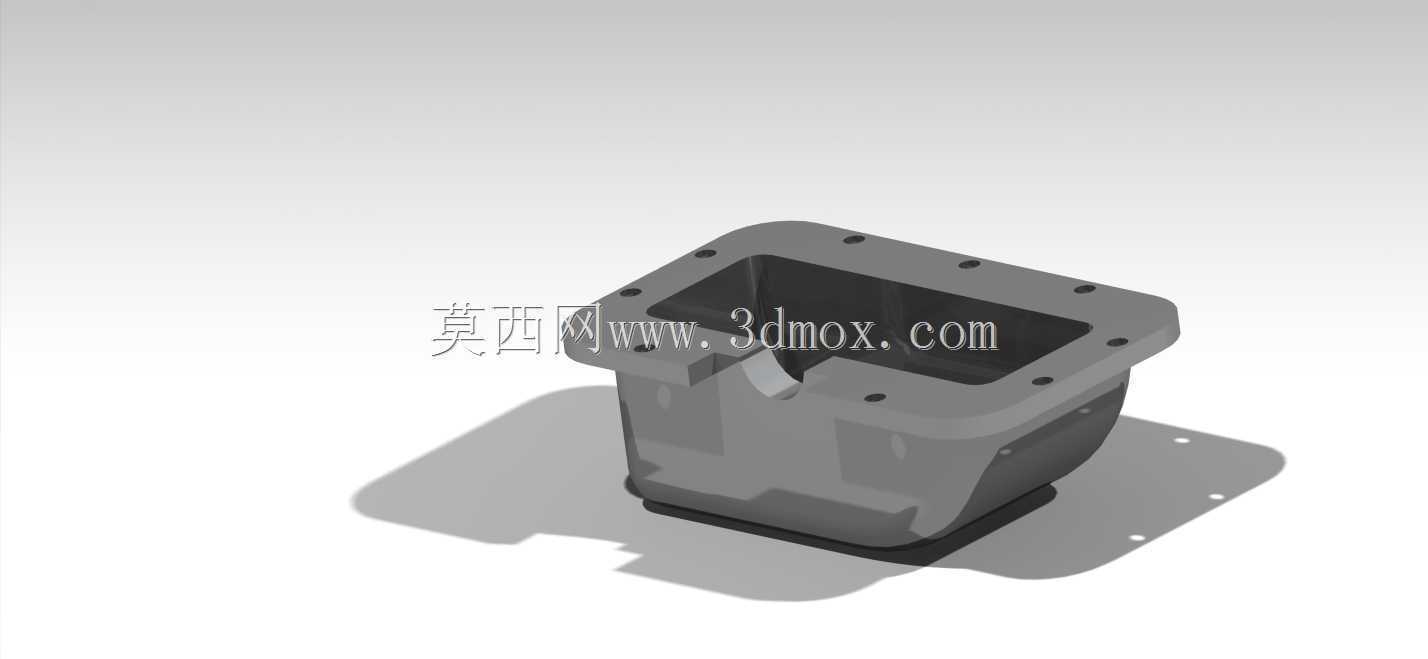

　　在柴油动力机组的润滑回路设计中，油底壳是承担储油、杂质沉降、密封曲轴箱下腔的核心承载构件，其结构合理性直接影响整机润滑可靠性与运行维护便利性。这款油底壳采用上宽下窄的盆式腔体结构，上部法兰面沿周向均匀布置螺栓过孔，与缸体下平面配合时可通过密封垫形成完整的封闭容腔，避免机油渗漏同时阻挡外界粉尘、水汽进入曲轴箱内部。腔体下部做了收窄设计，既可以在机组倾斜工况下保证机油集滤器始终浸没在油液中，避免机油泵吸入空气造成润滑失压，也能减少整机下部的横向占用空间，适配动力舱紧凑的布置需求。从安装边界来看，上部法兰的孔位排布完全匹配对应排量柴油机的缸体下安装面定位尺寸，法兰平面度设计公差控制在0.1mm以内，可保证密封垫片受压均匀，

　　长期运行不会出现渗油问题；腔体侧面预留的安装凸台可用于固定机油液位传感器、油温检测探头，无需后期在腔体上额外开孔加工，减少潜在泄漏点。底部的放油螺塞座设计在腔体最低位置，换油时可彻底排净腔体内沉积的金属磨屑与旧机油，避免残留杂质加速新机油劣化。设计过程中重点考量了不同工况下的结构强度，法兰与腔体过渡位置做了大圆角过渡，避免应力集中，在柴油机运行产生的持续振动下不会出现焊缝开裂或者法兰变形问题；腔体外部的加强筋沿纵向布置，既提升了整体刚性，也可作为散热辅助结构，通过行驶过程中的气流带走部分机油热量，帮助维持机油工作温度在合理区间。在工程机械、农用机械、固定发电机组等不同应用场景下，这类油底壳的结构适配性较强，

　　针对倾斜作业较多的工程机械场景，腔体内部还可设计挡油板结构，抑制机组大角度倾斜时机油的剧烈晃动，避免机油液面大幅波动导致集滤器暴露。从三维建模的细节来看，所有安装孔位的同轴度、法兰面的平面度、腔体壁厚的均匀性都做了参数化控制，壁厚偏差控制在0.5mm以内，既避免局部过薄导致冲压或铸造过程中出现缺陷，也不会因为局部过厚增加不必要的整机重量。油底壳的上部开口轮廓完全贴合曲轴的运动包络线，不会与曲轴平衡块、连杆大头运动轨迹产生干涉，同时预留了足够的机油回流空间，缸盖、缸壁润滑后的机油可以顺着回油道快速流入油底壳，不会在曲轴箱内积留造成机油搅动阻力增大。在实际选型匹配过程中，需要重点核对法兰安装孔的孔距、腔体深度、放油螺塞的螺纹规格，以及机油集滤器在腔体内的安装位置是否匹配，避免出现安装干涉或者机油容量不足的问题；同时要确认腔体外部的轮廓尺寸与动力舱内的横梁、悬置支架等周边部件留有足够间隙，避免机组运行振动过程中发生碰撞磨损。
