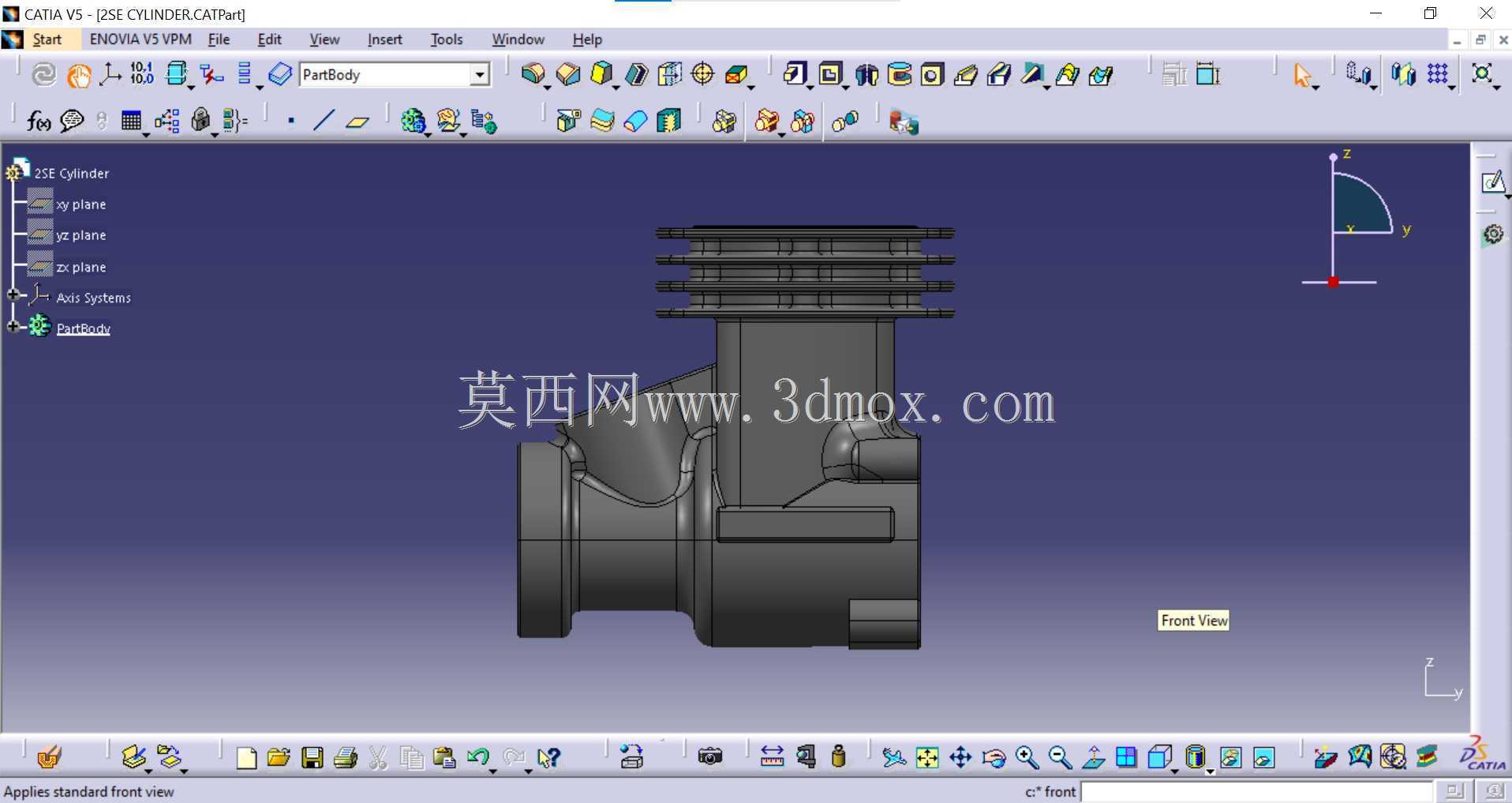

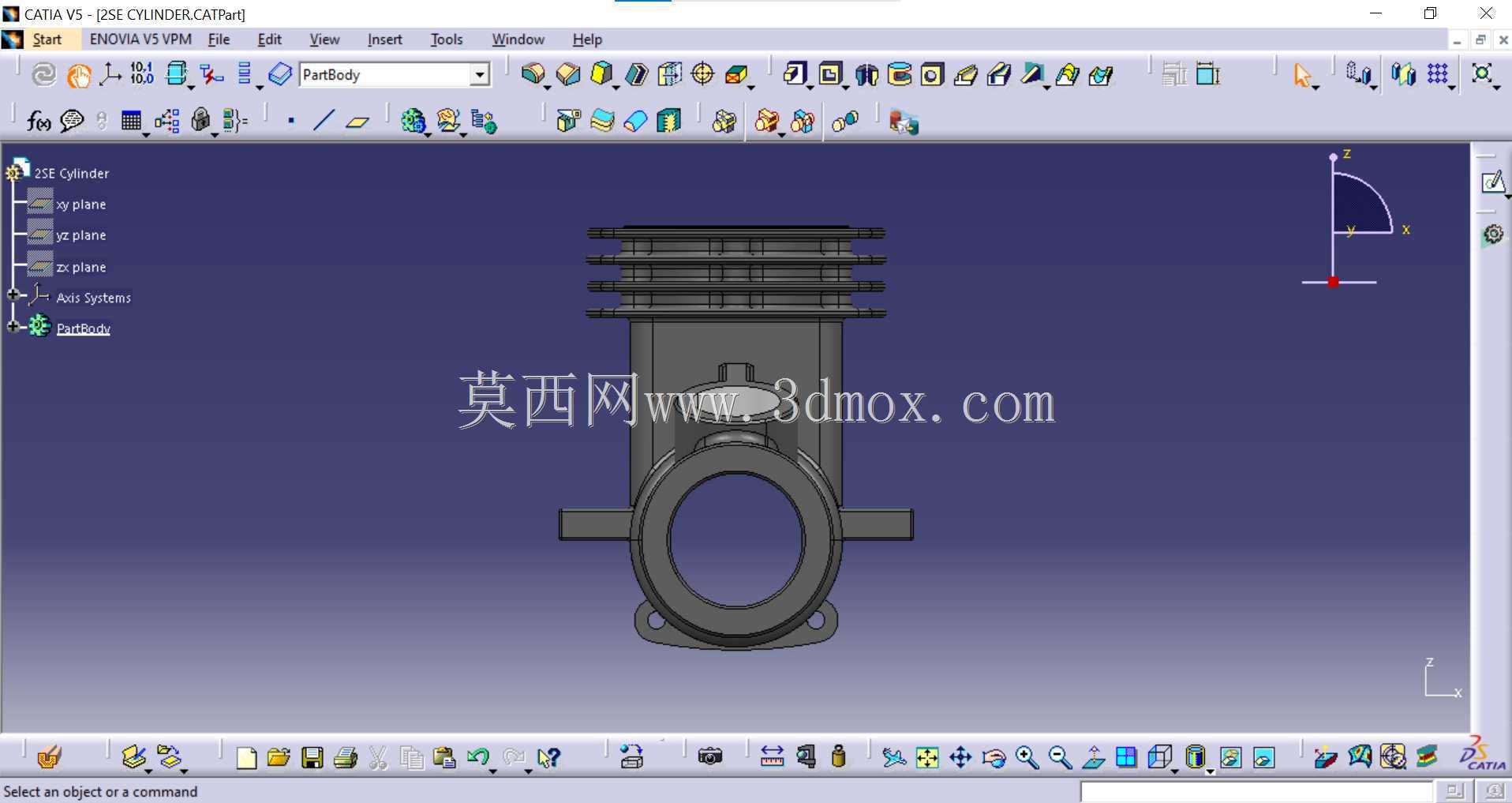

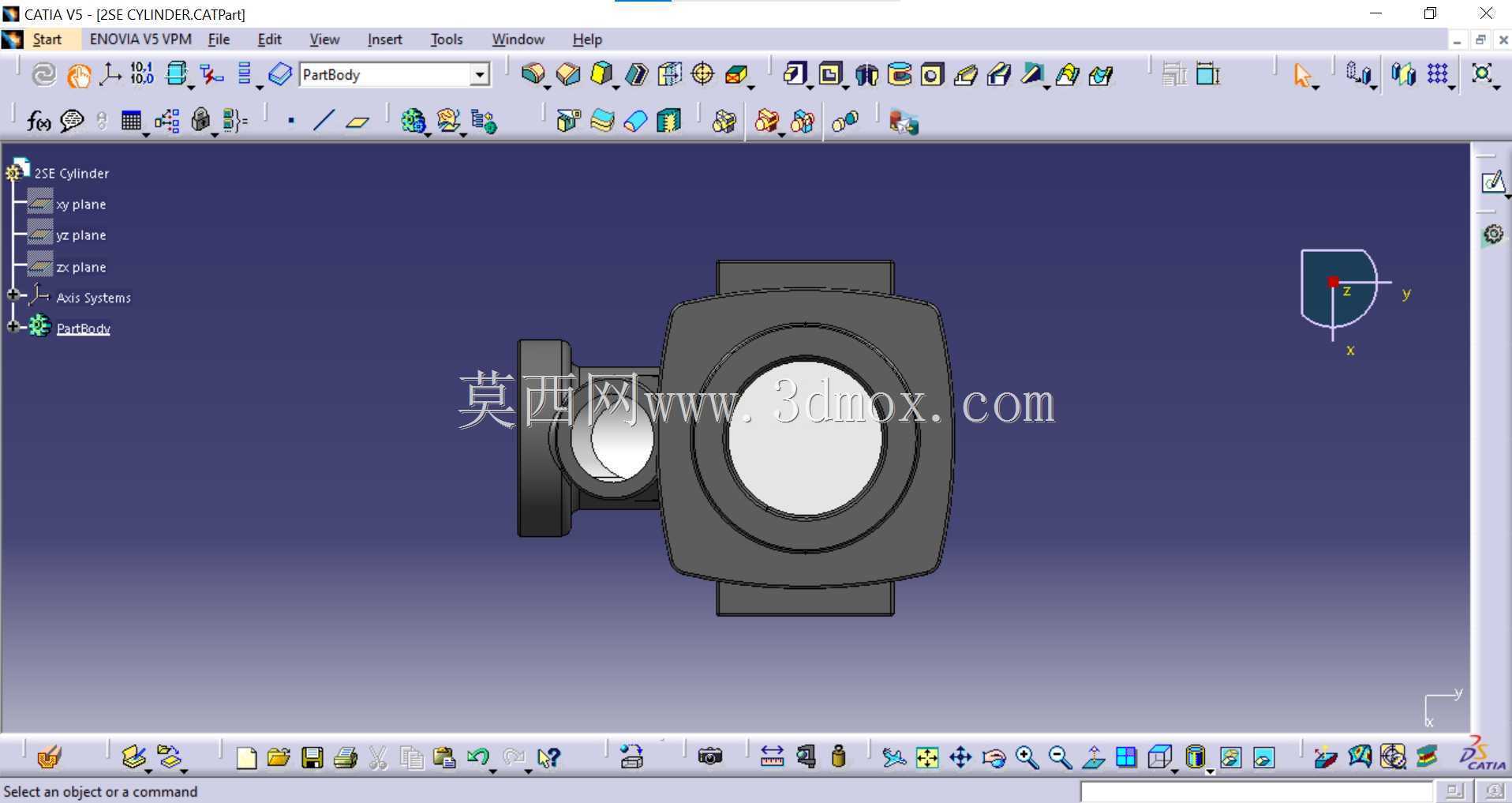

2SE气缸缸体结构三维设计

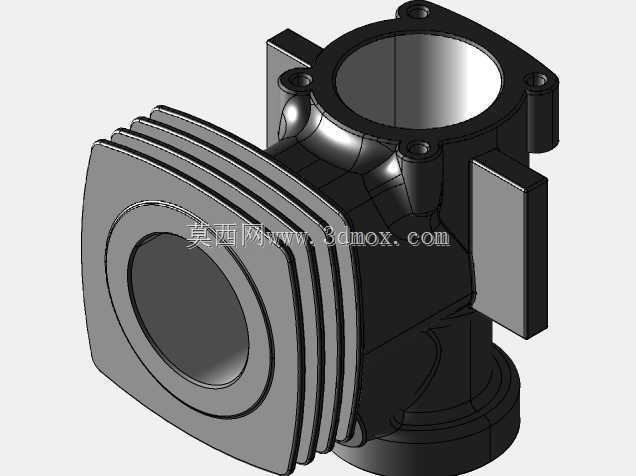

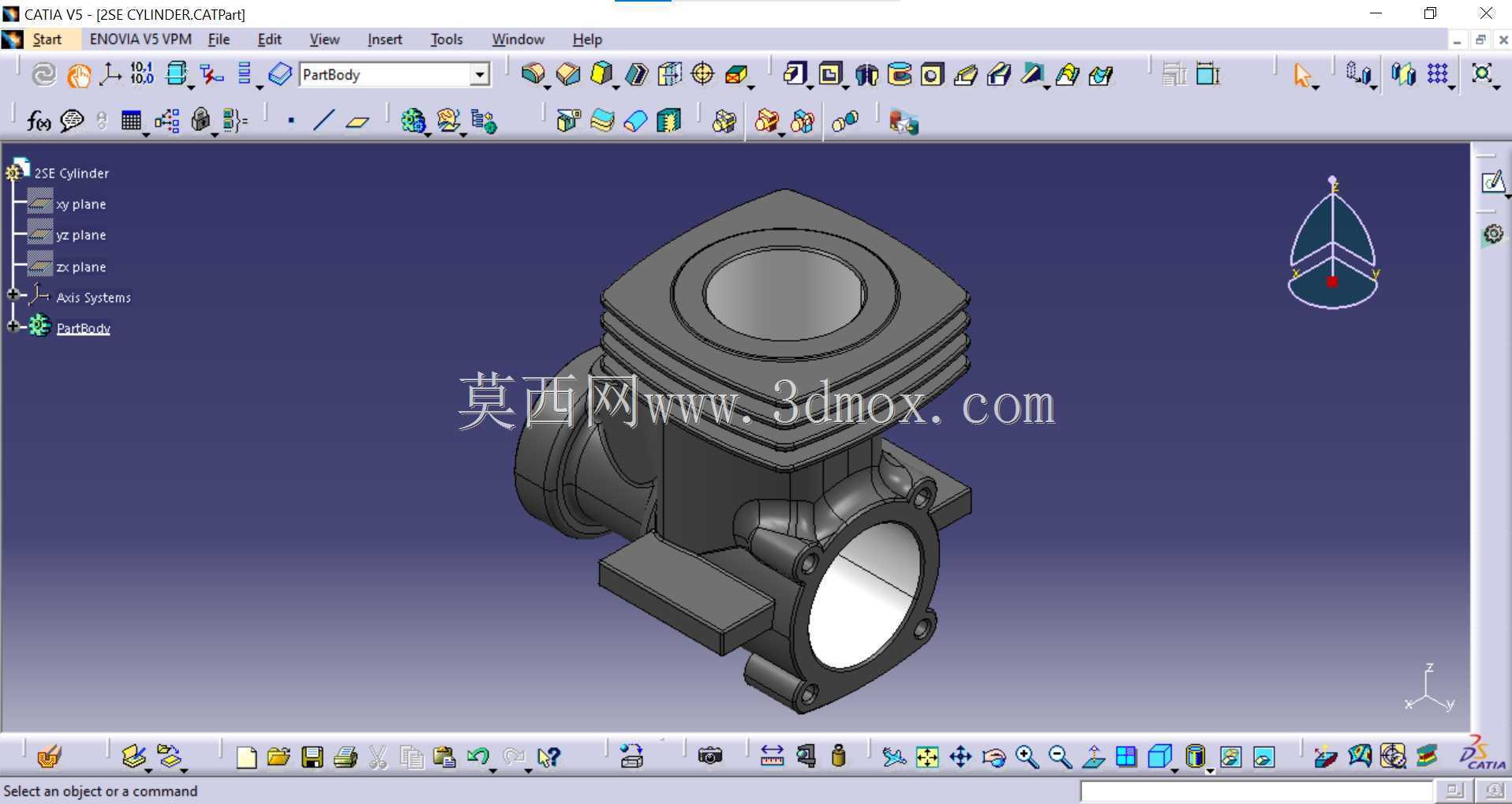

　　在气动执行元件的常规选型与结构适配场景中，气缸缸体作为承载活塞往复运动、建立密封压力腔的核心构件，其结构合理性直接决定整套气动回路的运行稳定性与服役寿命。本次呈现的2SE气缸缸体结构，针对中小推力气动工位的紧凑安装需求设计，常见应用场景覆盖自动化装配线的工件推料、夹具夹紧、小型工装的位姿切换，也可适配轻工包装设备、电子元件加工设备的短行程往复执行端，在0.1-0.8MPa的常规气动系统压力区间内可稳定工作。从功能特性来看，该缸体采用一体化铸造成型的主体结构，上部设置多层环形散热鳍片，当气缸在高频往复工况下运行时，压缩空气做功产生的热量以及活塞密封圈摩擦产生的热量可通过鳍片快速散逸，避免缸体内壁温度过高导致密封圈加速老化，

　　延长密封件更换周期。缸体侧面预留的安装凸台带有定位销孔与螺栓过孔，可直接与设备安装面贴合定位，无需额外设计转接支架，减少安装环节的累计误差；缸体一端为活塞进出口的配合止口，加工精度可满足与端盖密封件的过盈配合要求，另一端的腔体内部预留了活塞运动的导向段，可降低活塞运行过程中的径向偏摆量，减少活塞杆的侧向负载。设计过程中优先考虑了加工工艺性，主体外轮廓的拔模角度适配常规金属模铸造要求，散热鳍片的厚度与间距兼顾散热效率与铸造充型能力，避免出现铸造缺料、壁厚不均导致的应力集中问题；内部活塞腔的加工基准与侧面安装凸台的加工基准统一，一次装夹即可完成内腔与安装面的精加工，有效控制形位公差，保证活塞运动轴线与安装面的平行度要求。从安装边界来看，

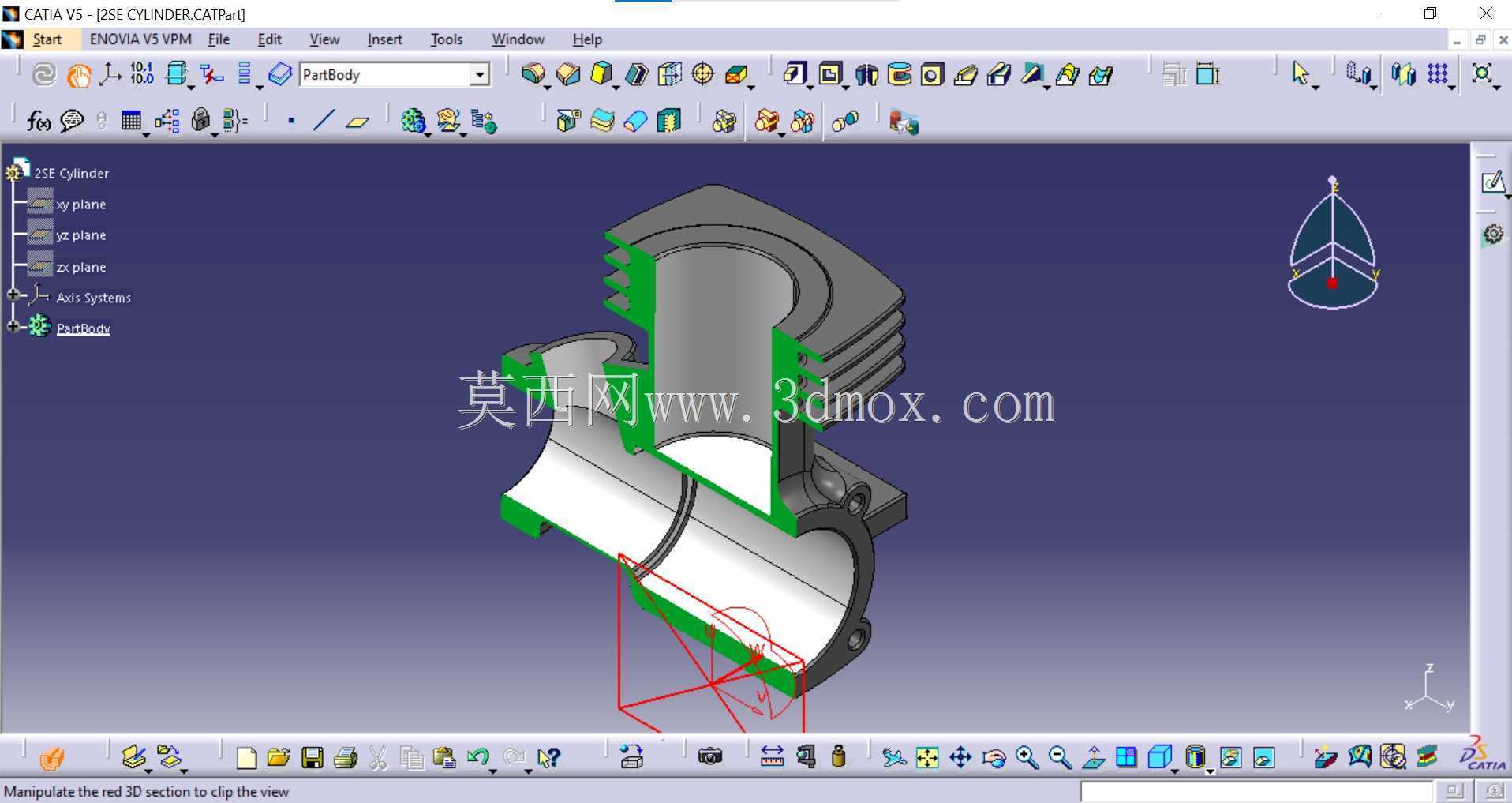

　　该缸体的径向最大尺寸为散热鳍片的外圆直径，安装时需预留至少5mm的周边散热空间，避免鳍片被其他构件遮挡影响散热效果；侧面安装凸台的螺栓孔间距符合中小规格气缸的通用安装尺寸规范，可直接替换同规格的老旧气缸缸体，无需改动设备原有安装孔位；缸体上预留的气路接口位置避开了安装贴合面，管路连接时不会与安装面产生干涉，适配常规快插气动接头的安装空间要求。在结构细节处理上，缸体内部腔体的过渡位置均设置了圆角，避免应力集中导致缸体在压力冲击下出现开裂风险，同时圆角结构也便于密封圈的安装，不会划伤密封件表面；外部棱角位置均做了倒角处理，避免装配过程中划伤操作人员，也减少了运输、装配环节的磕碰损伤概率。针对气动系统中常见的冷凝水残留问题，

　　缸体腔体下部的结构设计预留了微小的倾斜角度，长期运行产生的冷凝水可顺着腔壁流向排气端，随活塞往复动作带出腔体，减少缸内壁锈蚀的风险。对于从事气动设备改造、非标工装设计的结构工程师而言，该缸体的结构参数可直接用于气动执行端的选型校核，建模过程中还原的铸造圆角、加工止口、安装孔位等细节，可直接导入装配体进行干涉检查，无需二次修整模型即可用于工程图输出与后续的加工工艺编制。
