带键槽轮毂直齿传动棘轮结构设计

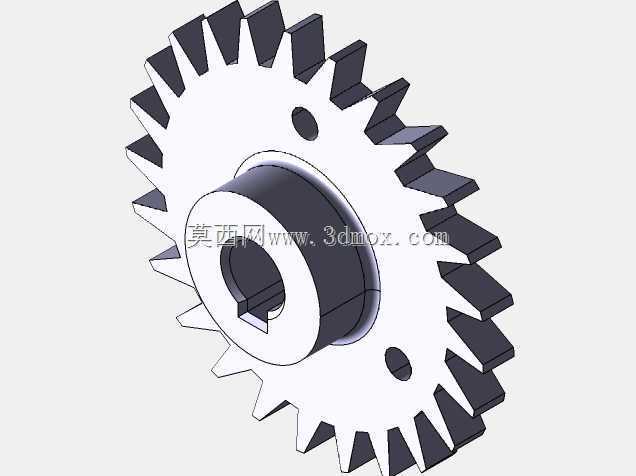

　　这款带轮毂直齿棘轮的结构设计，核心面向间歇传动类机械装置的配套需求，在轻工送料机构、小型机床进给单元、包装设备的步进输送模块中都能找到适配场景，区别于常规连续啮合的齿轮传动，这类棘轮结构的核心作用是实现单向间歇运动传递，避免从动侧出现反向回转的工况问题。从结构细节来看，轮体部分采用辐板式设计，中心轮毂做轴向凸起处理，既能够提升与传动轴配合的轴向定位长度，保证传动过程中轮体不会出现轴向窜动，又能在不额外增加过多整体重量的前提下，提升轮毂部位的抗扭强度，避免大扭矩传递时轮毂与辐板连接位置出现应力断裂。轮毂中心加工有贯通的键槽，采用普通平键配合的连接方式，装配时无需额外做复杂的轴向锁紧结构，就能实现轮体与传动轴之间的周向固定，

　　扭矩传递过程中键槽两侧面均匀受力，能够适配中低速、中等冲击载荷的间歇传动工况。轮缘部位的棘齿采用对称直齿廓设计，齿形角度经过反复校核，既保证棘爪落入齿槽时能够顺利卡合，不会出现滑齿、跳齿的问题，又能在棘爪抬起脱离时不会与齿顶发生干涉，齿根位置做了小圆角过渡处理，避免长期受冲击载荷时齿根位置出现应力集中导致的崩齿问题。辐板上对称分布的两个贯通小孔，并非多余设计，一方面是为了减轻轮体自身的转动惯量，让间歇启停过程中传动系统的冲击更小，另一方面也可作为装配时的工艺孔，方便拆卸时使用工具撬动轮体，或是在需要做动平衡调整时作为配重安装孔位使用。从安装边界来看，轮毂的外圆直径、轴向凸起长度都做了标准化适配设计，能够直接匹配常用直径区间的传动轴，

　　轮缘的齿顶圆直径控制在常规安装空间的允许范围内，不会与周边的棘爪安装座、机架护板发生空间干涉，装配时只需要保证轮体端面与传动轴轴线垂直，键块完全嵌入轴与轮毂的键槽内，再通过轴端挡圈做轴向限位即可完成安装，不需要做复杂的现场修配。设计过程中优先考虑了加工工艺性，整个轮体的结构都可以通过常规的铣削、插削工序完成加工，齿形部分不需要特殊的定制刀具，普通数控铣床即可完成齿廓加工，轮毂内孔与键槽可以通过插床一次装夹完成加工，能够有效控制零件的加工成本，适合小批量配套生产。实际工况使用中，这类棘轮结构不需要持续的润滑维护，齿面经过常规的表面淬火处理后，耐磨性能能够满足长期间歇啮合的使用需求，棘齿的齿面受力方向始终沿切线方向，

　　不会产生额外的轴向分力，因此对传动轴的轴承不会造成额外的轴向载荷，能够延长整套传动机构的轴承使用寿命。在结构校核阶段，针对齿根弯曲强度、轮毂抗扭强度、键槽挤压强度都做了对应的仿真验证，确保在额定扭矩载荷下，各个受力部位的安全系数都能满足通用机械设计的规范要求，不会出现过载断裂的问题，同时辐板的厚度也经过优化，在保证整体刚度的前提下尽可能减小厚度，降低材料消耗。
