带滚轮炮型结构顶部装配组件

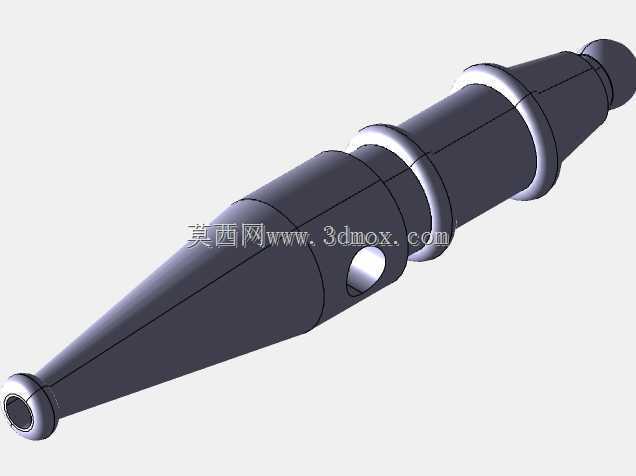

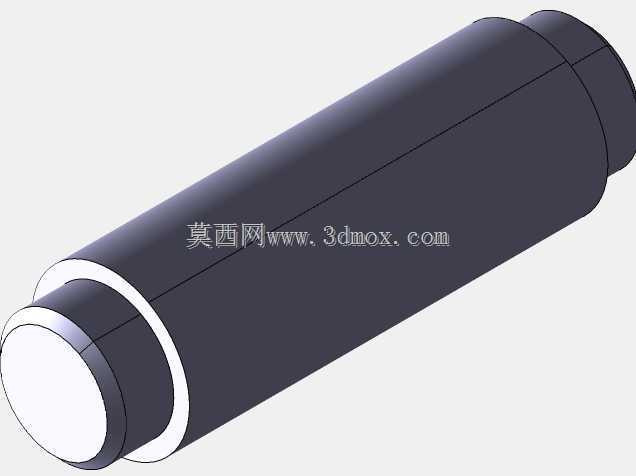

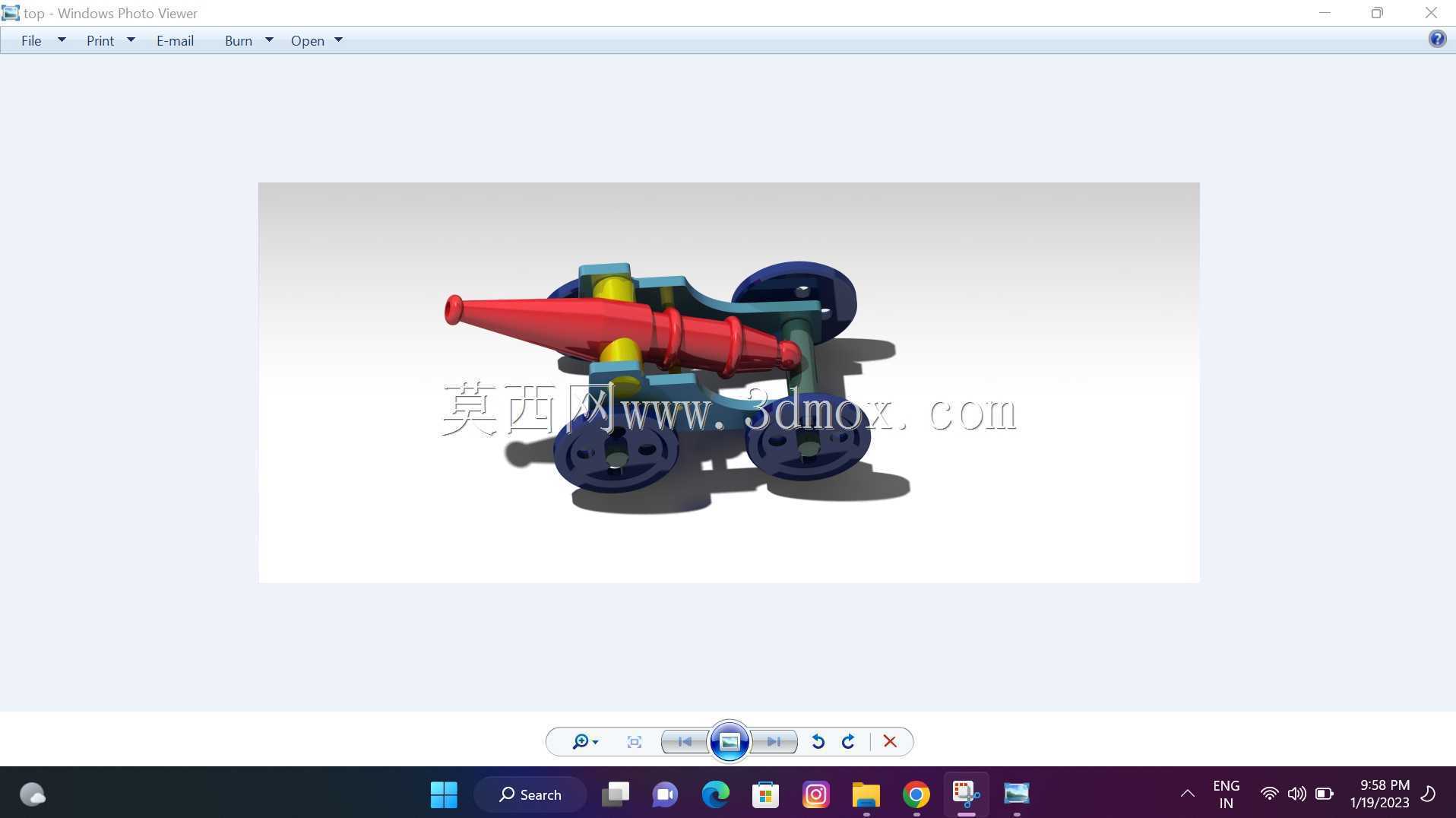

　　该顶部装配组件的结构设计，最初是为小型场地移动作业类设备的端部执行端配套开发，实际应用中可适配需要在硬质平整地面完成短距离移位、同时具备定向推送作业功能的小型工位装置，比如车间内的小型定点润滑加注设备、工位间轻型物料推送装置的端部作业单元，也可经过参数调整后适配教学演示类机械结构教具的核心装配部分。从结构组成来看，组件核心包含红色的定向推送筒体、两侧对称布置的滚轮支撑组、中部的黄色铰接转轴件，以及连接筒体与滚轮支架的蓝色固定架体，所有部件的装配间隙都经过反复校核，确保滚轮转动时不会与筒体、支架发生运动干涉。设计过程中优先考虑了部件的拆装便捷性，所有连接位都采用标准紧固件配合定位销的固定方式，不需要专用工装即可完成拆解维护，

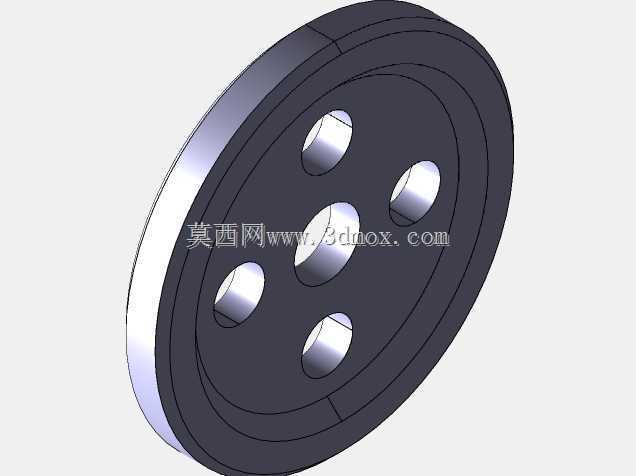

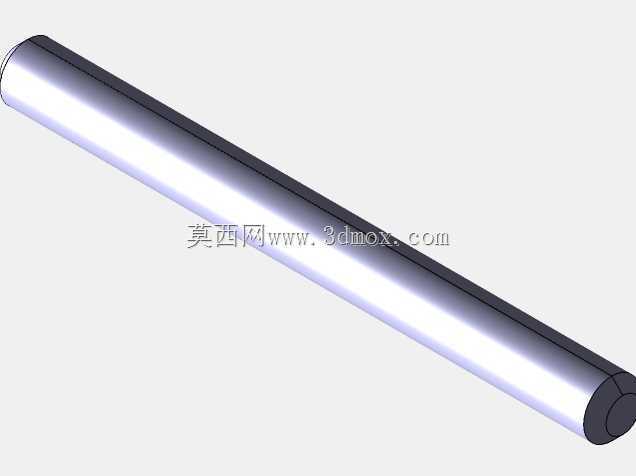

　　日常检修时可以单独更换磨损的滚轮或者筒体密封件，不需要整体拆解整个组件。外形尺寸方面，组件整体横向宽度控制在适配300mm宽度安装基座的范围内，纵向伸出长度不超过220mm，安装时底部支架预留了四个M6的螺栓固定孔，孔位间距按照通用轻型设备安装基座的标准孔距设计，不需要额外加工转接板即可直接固定在配套设备的顶部安装位。滚轮采用包胶材质设计，接触地面的滚动面做了圆弧过渡处理，移动时不会刮伤车间环氧地坪或者实训台的桌面，同时滚轮的轮架做了偏心限位设计，转向角度最大不超过45度，避免移位时出现过度转向导致设备侧翻的风险。中部的铰接转轴采用间隙配合公差，装配后筒体可以绕转轴完成小角度的俯仰调整，调整角度范围在正负15度之间，

　　调整到位后可以通过侧面的锁紧旋钮固定角度，满足不同作业高度下的定向推送需求。筒体内部预留了标准的通径接口，可以根据实际使用需求对接不同的管路接头，既可以作为压缩空气的定向喷射端口，也可以作为轻型柱状物料的推送通道，接口尺寸采用通用的G1/4标准管螺纹，和常规工业管路配件完全兼容。支架部分的板材厚度选用3mm的冷轧钢板，折弯处做了圆角过渡处理，避免应力集中导致支架在长期受力后出现开裂，同时支架表面做了喷塑处理，能够适应车间内常见的油污、轻微腐蚀环境，长期使用不会出现表层脱落生锈的问题。在运动校核阶段，针对滚轮滚动、筒体俯仰两个核心运动副都做了极限位置的干涉检查，确保全行程范围内所有部件都不会出现卡滞或者碰撞，

　　同时对整体结构做了承重校核，在筒体端部承受5kg垂直载荷的情况下，支架的最大变形量不超过0.2mm，完全满足轻型作业端的刚度要求。安装边界方面，组件固定后底部距离安装面的高度为85mm，筒体中心距离安装面的高度为120mm，周边预留的维护空间只需要在左右两侧各留出50mm的操作空间，即可完成紧固件拆装和角度调整操作，不会占用过多的设备安装空间，非常适合集成在结构紧凑的小型工位设备上。实际测试过程中，组件在连续1000次俯仰调整、500次短距离移位测试后，所有运动副都没有出现明显磨损，锁紧结构的固定力没有出现衰减，滚轮的滚动阻力始终保持在稳定区间，能够满足长期高频次使用的需求。
