十字轴式万向关节接头结构设计

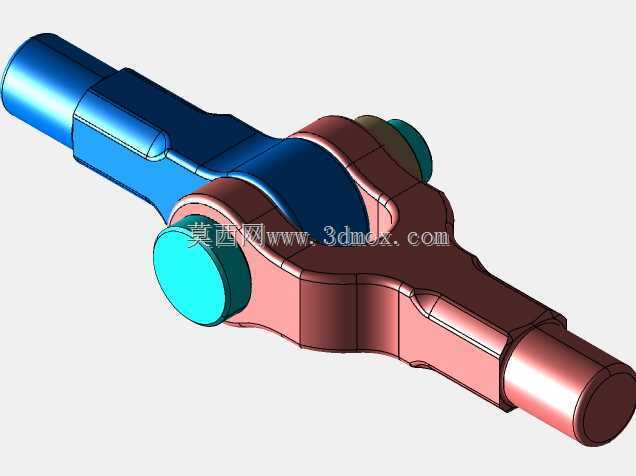

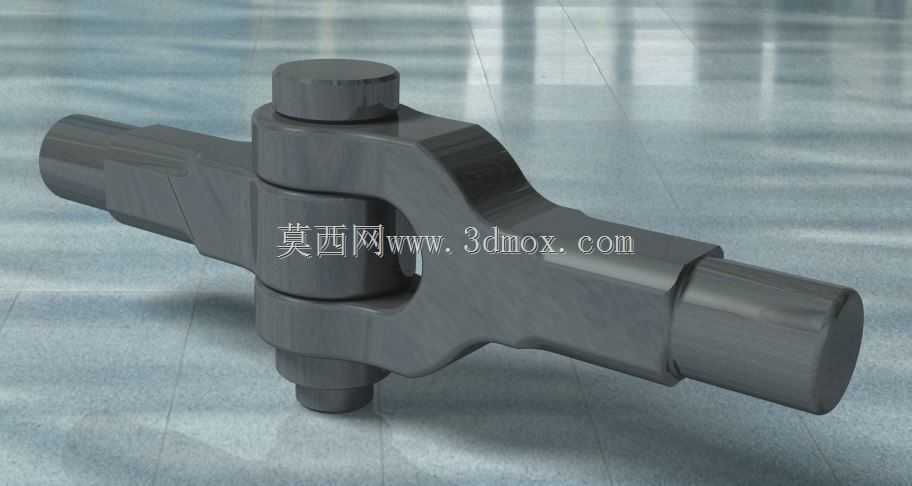

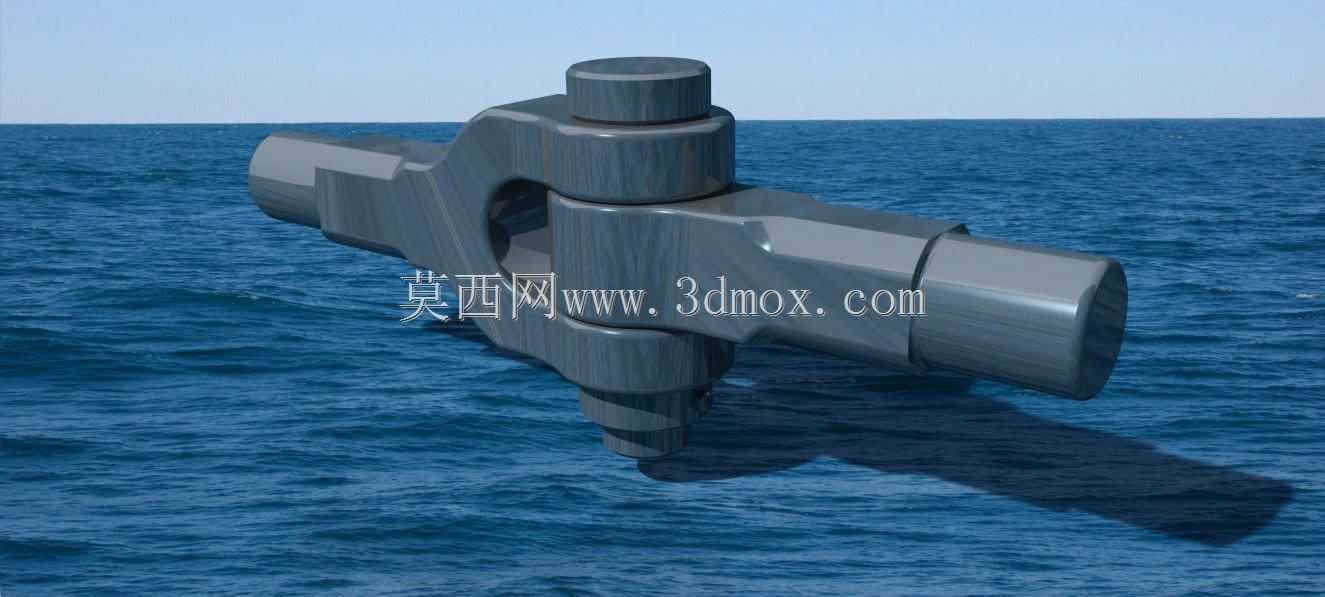

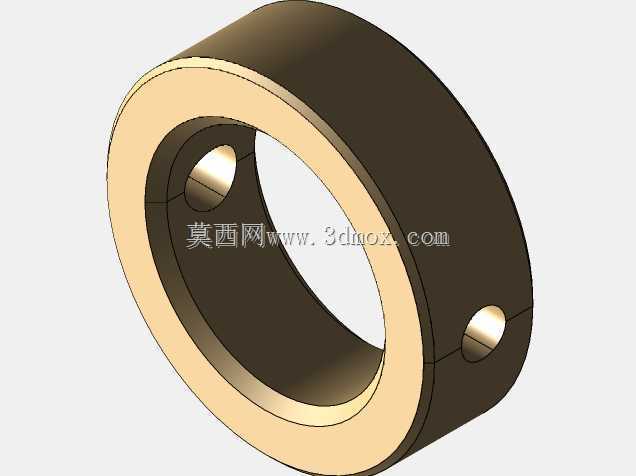

　　在各类需要轴线夹角动态补偿的传动链路里，这类十字轴式关节接头是绕不开的核心铰接部件，不同于刚性联轴器只能传递同轴扭矩的局限，它能在两轴存在角向偏移的工况下持续稳定传递旋转力矩，常见于需要多段轴系变向传动的设备布局中，比如工业设备的长距离传动链路、需要随动调整角度的执行机构连接端，还有部分需要补偿安装误差的动力输出端，都能看到这类结构的应用。从结构本身来看，整个接头采用对称十字轴作为核心铰接载体，两个叉形接头分别套装在十字轴的两对轴颈上，每对轴颈的轴线保持严格垂直，确保两个叉体可以分别绕对应的轴颈自由转动，最终实现两连接轴在一定角度范围内的相对摆动，不会因为轴系存在夹角就出现卡滞或者扭矩传递中断的问题。

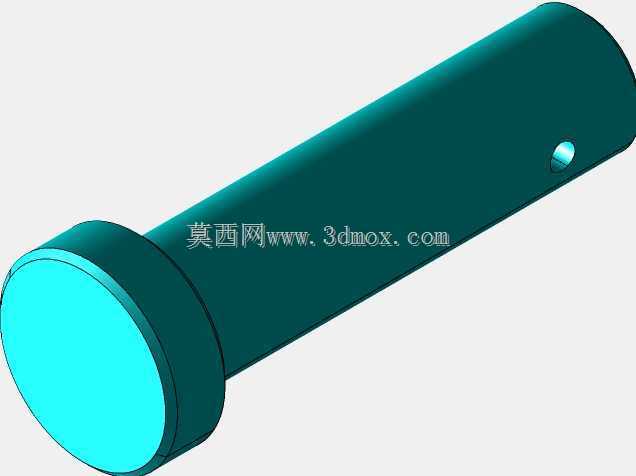

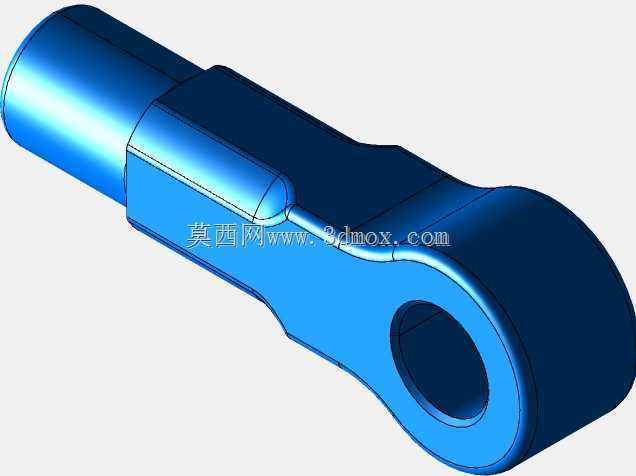

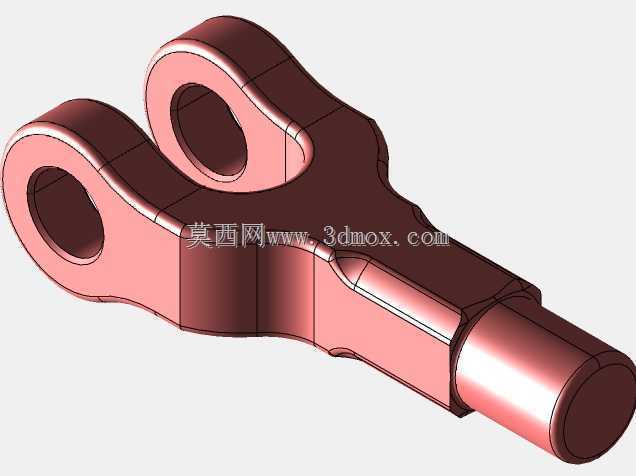

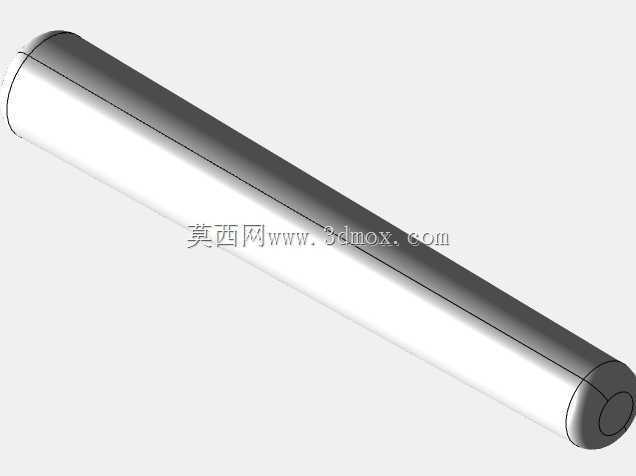

　　设计过程中首先要明确的是安装边界尺寸，叉体的外接端采用等径外圆柱结构，适配常规的轴套类安装孔，安装时只需要将两端插入对应连接部件的安装位，通过端面的销轴孔完成周向固定即可，不需要额外加工复杂的配合面，能大幅降低现场安装的对位难度。十字轴的轴颈与叉体安装孔之间预留了合理的配合间隙，既不会因为间隙过大导致传动过程中出现冲击晃动，也不会因为间隙过小造成转动卡涩，在常温工况下可以长期保持灵活的铰接状态，不需要频繁加注润滑脂也能维持稳定的转动阻尼。叉体的外形采用了等强度过渡设计，从轴颈安装位到外接圆柱端的截面变化做了圆弧过渡处理，避免应力集中在截面突变位置，在传递额定扭矩的时候，应力会均匀分布在整个叉体臂上，

　　不会出现局部应力过载导致的断裂问题。实际应用中，这类关节接头允许的两轴最大夹角通常可以达到15到25度，完全覆盖大部分设备安装时的角度误差补偿需求，同时也能满足部分需要动态调整传动角度的工况，比如设备运行过程中连接端存在小范围摆动的场景，它可以跟随角度变化实时调整铰接姿态，始终保持扭矩的平稳传递。和球铰类的铰接部件相比，这类十字轴关节接头的扭矩传递能力更强，因为接触面积是整圈轴颈配合，而不是点接触或者小面接触，在同等外形尺寸下能承受更大的传动扭矩，适合用在有明确动力传递需求的传动链路里，而不是仅做定位支撑的铰接场景。建模过程中需要重点保证十字轴四个轴颈的位置度，两对轴颈的轴线必须严格垂直且交于同一点，否则装配后会出现转动干涉，

　　或者在转动过程中出现额外的附加载荷，加速配合面的磨损；叉体上的两个轴孔同轴度也要控制在合理公差范围内，避免装配后十字轴出现偏斜，导致转动阻力增大。另外叉体端面的销轴孔位置要和外接安装部件的固定孔位匹配，确保安装后销轴能顺利穿入，不会出现孔位错位导致无法装配的问题。从受力角度分析，当接头传递扭矩时，十字轴的轴颈会承受交变的弯曲应力和接触应力，所以在结构设计时轴颈根部做了圆角过渡，减少应力集中，同时叉体的轴孔外侧做了加厚处理，提升孔位的结构强度，避免长期受交变载荷出现孔位变形。这类结构没有冗余的复杂零件，整体拆解后只有两个叉形件和一个十字核心件，零件数量少，后期维护也很方便，如果出现配合面磨损，只需要更换对应的磨损件即可，不需要整体更换整个接头，能降低设备的后期维护成本。在实际选型适配的时候，只需要确认两端连接轴的直径、需要传递的额定扭矩、工作时的最大摆动角度这几个核心参数，就能匹配对应尺寸的关节接头，不需要做额外的定制化修改，通用性很强，不管是小型自动化设备的传动链路，还是中型工业设备的动力传递端，都能找到对应规格的产品适配。
