在行走类机械的轮系装配环节中,这类带六角头部的支撑连接件是承担轮体径向定位、轴向载荷传递的核心基础零件,常见于小型代步设备、工业转运台车、非标自动化线体的随行工装车轮组,也会在部分低压输配电设备的移动调压机构轮组中作为支撑定位部件使用。从实际装配场景来看,该零件的圆柱段为插入配合段,装配时需插入轮体中心的安装孔或对应支架的定位孔内,六角头部则作为受力承载面,一方面贴合轮体端面或支架安装面,限制零件的轴向窜动,另一方面可配合标准扳手完成拧紧操作,无需额外设计专用工装即可实现现场装拆,大幅降低后期维护的工装成本。

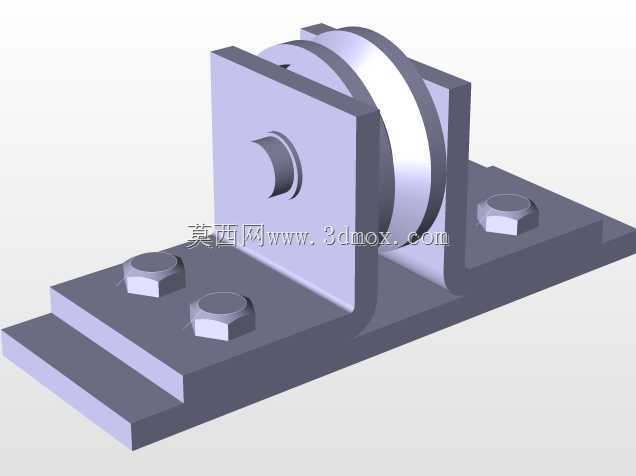

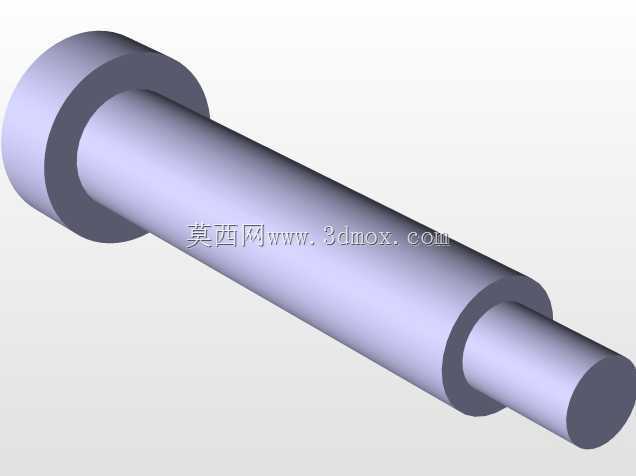

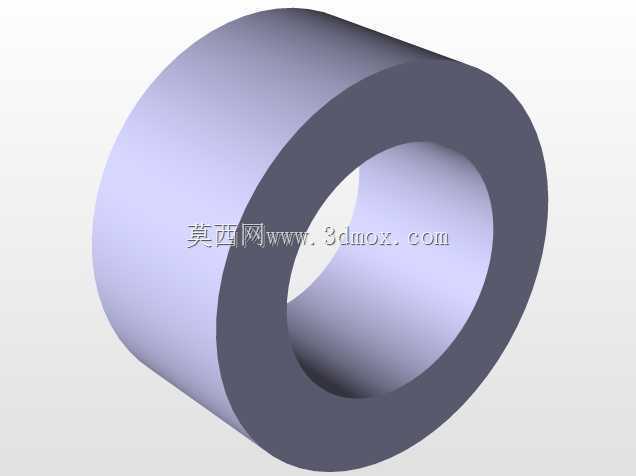

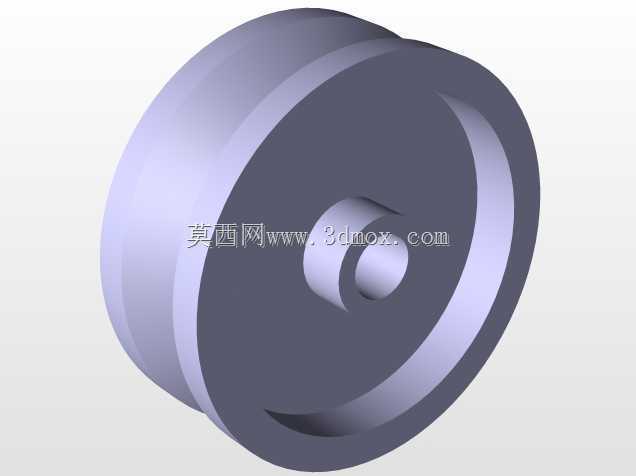

设计这类零件时,首先要匹配对应轮组的安装孔径,圆柱段的外径公差通常选取过渡配合区间,既保证装配后不会出现径向晃动,又能避免过盈量过大导致装配时压裂非金属轮体或是拉伤金属支架的安装孔。六角头部的对边尺寸需要符合标准扳手的开口规格,避免出现扳手无法卡合、拧紧时打滑的问题,头部厚度则要根据实际承载的剪切力计算,保证在轮体承受偏载时,头部与圆柱段的衔接位置不会出现应力集中断裂。圆柱段的长度需要严格匹配安装边界,过长会导致轮体装配后出现轴向间隙,行走过程中产生异响甚至轮体脱落,过短则无法穿透安装孔完成锁紧固定,通常会在圆柱段末端预留锁紧件的安装位置,比如卡簧槽或是螺纹段,具体形式根据轮组的受力等级选择。
从受力特性来看,该零件主要承受轮体传递的垂直静载荷与行走过程中的动载荷,六角头部的下表面需要设计足够的平面度,保证与安装面完全贴合,避免局部接触导致的压溃变形。圆柱段与六角头部的衔接位置需要做圆角过渡,不能直接加工成直角,直角位置在交变载荷作用下极易产生疲劳裂纹,长期使用后会出现头部断裂的失效问题。零件的材质通常根据使用场景选择,普通室内转运场景选用中碳钢调质处理即可,具备足够的强度与韧性,若用于户外潮湿或是有腐蚀介质的场景,则需要选用不锈钢材质或是做表面镀锌、达克罗处理,提升防锈耐腐蚀能力。
实际建模过程中,需要先确定圆柱段的直径与长度参数,再根据扳手规格确定六角头部的对边尺寸与厚度,衔接处的圆角半径需要根据零件整体尺寸匹配,通常取圆柱直径的十分之一左右,既能有效分散应力,又不会因为圆角过大导致头部与安装面的接触面积减小。建模时需要注意六角头部的端面与圆柱段的同轴度公差,若同轴度偏差过大,装配后轮体会出现偏心,行走过程中会产生周期性振动,影响设备运行的平稳性。另外,六角头部的棱边需要做小倒角处理,避免装配时划伤操作人员,也能减少电镀或热处理过程中的应力集中。
这类支撑件虽然结构简单,但是轮系装配中不可或缺的零件,其尺寸精度直接影响轮组的运行平稳性与使用寿命,设计时不能只关注单个零件的参数,还要结合配套的轮体、支架、锁紧件的尺寸做整体匹配,保证整个轮组装配后无旷量、转动顺畅,在额定载荷下不会出现变形或断裂问题。在非标设备设计中,这类零件经常需要根据实际安装空间做参数调整,因此建模时需要将六角对边、头部厚度、圆柱直径、圆柱长度、衔接圆角等参数设置为可变量,方便后续根据不同的轮组规格快速调整模型,提升设计效率。
