航空涡喷发动机内部结构剖面三维设计

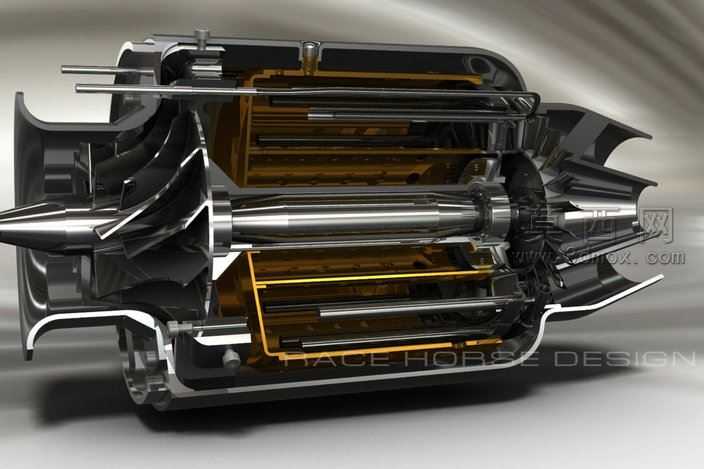

本作品为航空涡轮喷气发动机的剖面结构三维设计，采用三维建模软件完成全结构的参数化搭建，以半剖视角完整呈现发动机内部的层级构造与装配逻辑。建模过程中首先完成核心转轴的基准定位，沿轴向依次排布多级压气机叶轮、燃烧室腔体、涡轮导向叶片与尾喷管结构，每一级叶片的翼型曲面均按照气动逻辑做平滑过渡处理，保证叶根与转轴的装配位完全贴合，无结构干涉问题。材质渲染阶段针对不同部件做差异化材质分配：压气机与涡轮叶片采用高反光抛光金属材质，模拟高温合金的金属质感，表面添加细微的加工纹理提升真实感；燃烧室内部结构做半透明深色金属材质处理，既可以展现内部的油路排布结构，又能区分不同功能腔体的边界；转轴部分做哑光金属质感处理，表面添加细微的轴向拉丝纹理，还原传动轴的加工特征；外壳部分采用半透明工程材质，在保留外部轮廓完整性的同时，清晰展示内部所有组件的装配关系。结构设计上还原了涡喷发动机的核心工作逻辑：前部多级压气机叶片呈递进式角度排布，可实现进气的逐级压缩；中部燃烧室预留了油路与点火结构的安装位，腔体做流线型过渡避免气流阻滞；后部涡轮叶片与前部压气机通过核心转轴实现动力联动，尾喷管做收敛式结构设计，匹配喷射气流的加速需求。整体模型的所有装配间隙均按照实际工程比例设置，连接部位的紧固件、定位销结构都做了精细化还原，渲染时采用侧方柔光打光，突出金属部件的反光层次与内部结构的纵深感，既可以作为航空动力结构的教学演示模型，也可用于航模动力系统的结构参考，清晰展现涡喷发动机从进气压缩、燃烧做功到喷射排气的全流程结构逻辑。
