推拉式便携数据存储闪存结构设计

　　日常做消费电子结构件建模时，这类推拉式闪存的结构逻辑其实很考验细节把控，很多新手建模时容易忽略实际使用中的干涉问题，做出来的模型要么滑动卡滞，要么外壳缝隙不均。先从实际应用场景说，这类闪存主要用于跨设备的数据拷贝传输，日常办公场景下用来在不同电脑间转移设计图纸、工艺文档，工业现场也会用来拷贝设备运行参数、数控加工程序，因为不需要额外接线，即插即用的特性让它在没有网络传输条件的车间环境里实用性很强，相比外置硬盘体积更小，揣在工服口袋里不会剐蹭其他工具。

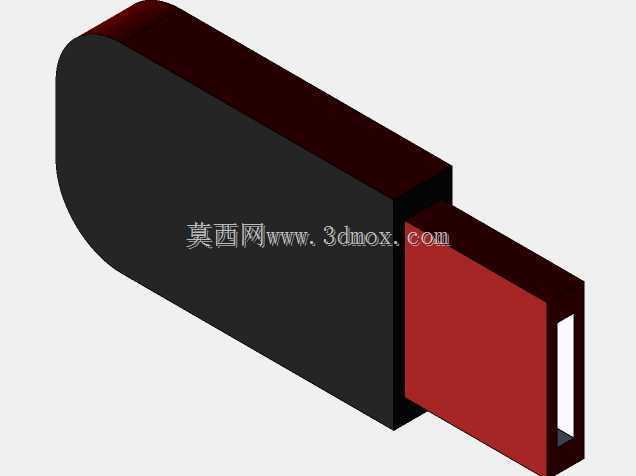

　　从功能特性来看，这款结构采用无帽推拉设计，省去了单独的保护帽配件，避免了日常使用中丢失保护帽导致金手指外露进灰、磕碰损坏的问题，滑动结构的行程刚好控制在金手指完全伸出到完全收回的区间，不会出现滑出过量导致内部PCB板移位的情况。外壳主体做了圆角过渡处理，没有尖锐棱角，握持插拔的时候不会硌手，尾部的挂孔结构可以搭配挂绳，挂在工牌或者钥匙串上，降低遗失概率。

　　设计思路上，首先要匹配标准USB接口的安装尺寸，金手指部分的伸出长度严格遵循通用USB接口的插入深度要求，保证插入设备接口后能完全贴合触点，不会出现接触不良的情况。外壳分为上下两部分，内部做了对应的卡槽结构，用来固定中间的PCB承载板，推拉滑块和外壳内壁的导轨做了0.1mm的间隙配合，既保证滑动时的顺畅度，又不会因为间隙过大出现晃动松垮的问题。外壳的壁厚控制在1.2mm，兼顾结构强度和整体轻量化，整体重量控制在10g以内，长时间插在设备接口上也不会因为自重导致接口受力变形。

　　外形尺寸方面，整体闭合状态下长度控制在60mm以内，宽度20mm，厚度8mm，这个尺寸刚好适配大部分设备的USB接口排布，不会因为体积过大遮挡相邻的接口，比如笔记本电脑上相邻的两个USB接口，插入这款闪存后不会影响旁边接口插其他外设。安装边界上，内部PCB板的定位柱高度做了限位，保证金手指和外壳前端的开口同轴度误差在0.05mm以内，插入时不会出现偏斜顶坏接口触点的情况，推拉滑块的限位卡点设置在行程两端，伸出时卡点卡住保证金手指不会在插入过程中回缩，收回时卡点卡住避免闪存放在口袋里受挤压自动滑出刮花金手指。

　　建模过程中还要考虑实际量产的工艺可行性，外壳的拔模角度设置在1.5度，方便注塑生产时脱模，外表面没有做过于复杂的曲面纹理，减少注塑时的外观缺陷概率，内部的加强筋布局避开PCB板上的元件位置，不会出现组装时元件和加强筋干涉压坏元件的问题。另外外壳前端的开口边缘做了0.2mm的倒角，金手指伸出时不会被开口边缘刮蹭掉表面的镀金层，延长产品的使用寿命。不同材质的搭配上，外壳主体采用哑光硬质塑料，滑块部分做了细微的防滑纹理，推拉的时候手指不容易打滑，整体配色简洁，没有多余的装饰结构，把实用性放在设计的第一位。
