带法兰盘球头短吉布连接定位构件

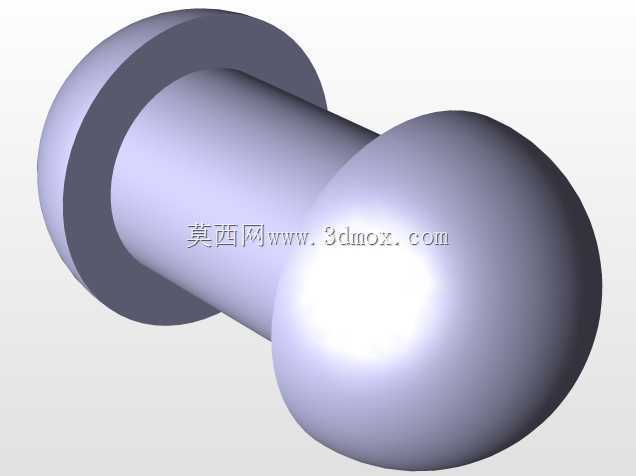

　　这类带法兰盘的球头短吉布构件，常应用在需要小范围角度自适应补偿的机械连接场景中，比如低压电气柜内部的连杆联动机构、小型工装夹具的定位铰接端、轻载传动系统的末端连接节点，区别于常规圆柱销的刚性定位，球头结构可以允许连接副存在3°以内的偏角偏差，抵消安装面加工时的平面度误差、装配过程中的累计同轴度偏差，避免刚性连接在设备运行振动过程中出现应力集中断裂的问题。从结构设计逻辑来看，构件整体分为三个功能段，一端的圆盘法兰是安装限位基准，法兰端面的平面度需要控制在0.02mm以内，装配时法兰端面完全贴合安装基座的定位面，通过法兰周边的安装孔完成锁紧固定，不需要额外设计轴向定位结构，就能限制构件的轴向窜动，法兰盘的外径比杆身直径大40%左右，

　　既保证足够的承压面积分散锁紧应力，又不会占用过多安装空间，适配紧凑布局的设备内部安装需求。中间的圆柱杆身是主要的受力承载段，杆身的直径根据额定载荷设计，表面粗糙度控制在Ra1.6，既可以和配套的衬套形成滑动配合，也能作为定位基准面完成相邻构件的位置校准，杆身的长度根据安装间距确定，设计时需要预留0.1-0.3mm的轴向间隙，避免温度变化带来的热胀冷缩导致构件卡滞。另一端的球头是核心功能段，球头的球面度公差控制在0.015mm，表面做硬化处理，硬度达到HRC45-50，和配套的球窝配合时，可以实现多方向的小角度摆动，在设备运行过程中，当联动机构出现位置偏移时，球头副可以自动调整角度，保证传力方向始终沿杆身轴线，

　　避免杆身承受额外的弯曲力矩，延长构件的使用寿命。在安装边界设计上，需要注意球头端的活动空间预留，球头摆动到最大偏角时，不能和周边的结构件发生干涉，法兰端的安装孔位置需要和基座的螺纹孔完全对应，孔位公差控制在±0.05mm以内，保证装配时不需要额外修配就能完成安装。这类构件在实际使用中，常替代传统的铰接销轴，不需要额外设计铰接支座的润滑结构，球头和球窝之间可以采用自润滑材料衬套，维护周期更长，适合在免维护的小型设备、民用机电产品中使用，比如小型交流稳压器内部的调压机构联动件、低压开关的触头传动连接件，都能看到这类结构的应用。设计这类构件的三维模型时，需要重点关注三个功能段的同轴度要求，法兰端面和杆身轴线的垂直度公差不能超过0.

　　02mm，否则安装后会出现杆身倾斜，导致球头偏磨，影响摆动灵活性；球头的球心需要落在杆身的轴线上，偏心量不能超过0.01mm，否则摆动过程中会出现卡滞、传力不均的问题。另外在细节处理上，法兰和杆身的衔接位置需要设计R0.5的过渡圆角，避免应力集中，在反复承受交变载荷的场景下，过渡圆角位置是最容易出现疲劳断裂的位置，合理的圆角设计可以大幅提升构件的疲劳强度。球头和杆身的衔接位置同样需要做过渡处理，避免球面加工时出现接刀痕，影响配合精度。从选材角度来看，这类轻载应用场景下的构件一般采用45号钢加工即可，表面做发黑处理提升防锈能力，如果是在腐蚀环境下使用，可以换成304不锈钢材质，不需要额外做表面处理就能满足防锈要求，球头表面的硬化处理可以根据载荷大小选择，轻载场景下甚至可以不做硬化，直接加工到要求的粗糙度即可，降低加工成本。在实际选型替换时，需要重点核对法兰盘的外径、安装孔位分布、杆身直径、球头直径这几个核心尺寸，只要这几个尺寸匹配，就可以直接替换原有构件，不需要修改周边的安装结构，杆身长度可以根据实际安装间距做小幅调整，不会影响构件的功能实现。
