CATIA入门练习用支座类机械构件

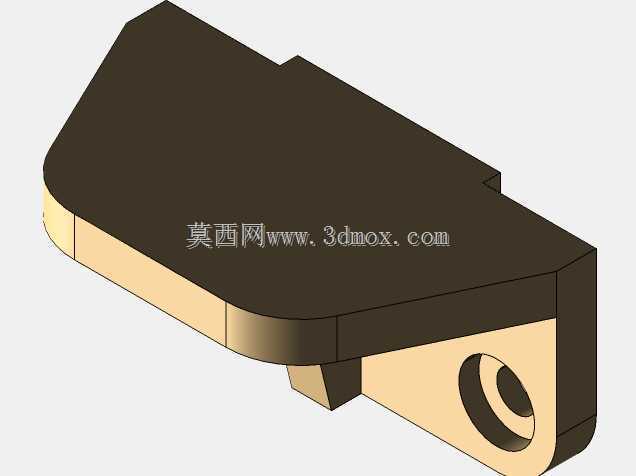

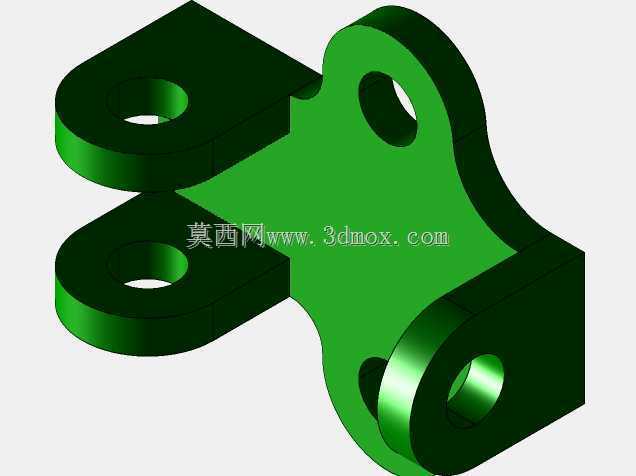

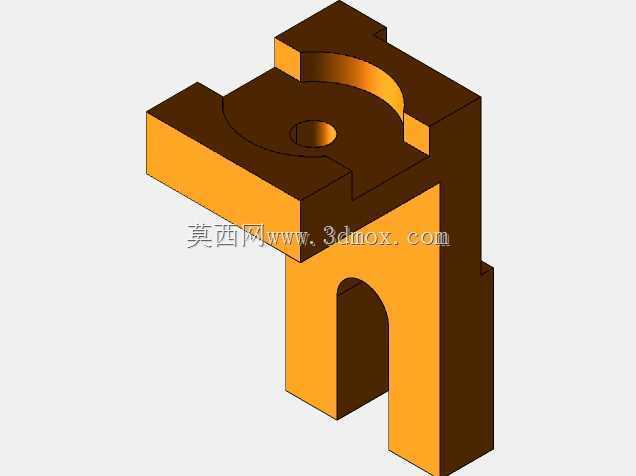

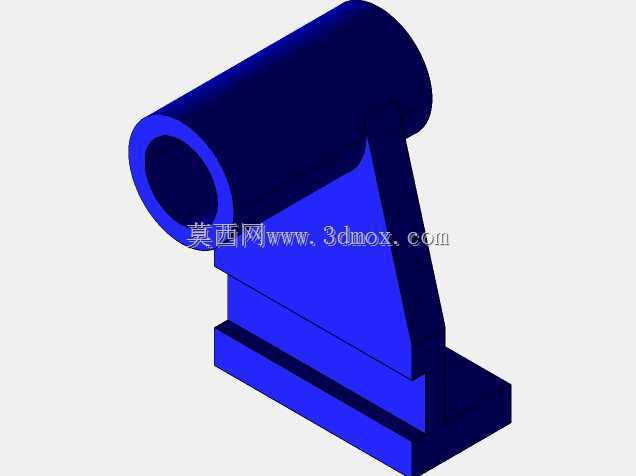

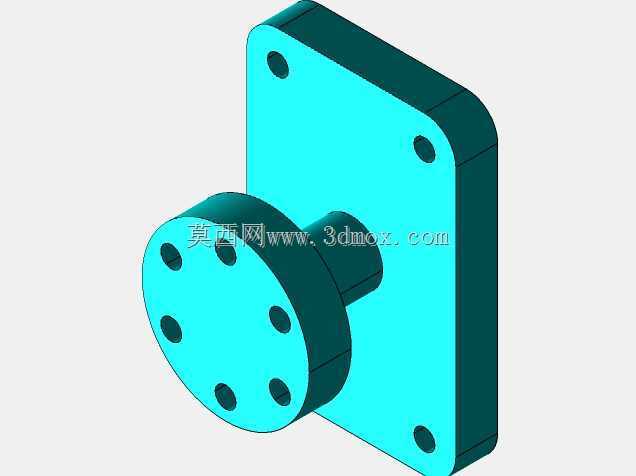

　　在机械结构设计的入门实操环节，这类带筒状铰接端与梯形支撑立板、底部安装基座的构件，是非常典型的支撑类练习载体，很多刚接触三维建模的工程人员都会从这类构件入手，熟悉草图绘制、特征拉伸、凸台切除、圆角过渡这些基础建模逻辑。从实际工程场景来看，这类构件常出现在小型工装夹具、轻型输送线的侧装支撑位、手动操作机构的铰接支座位置，核心作用是为上端的铰接转动部件提供稳定的安装基准，同时通过底部的基座把整体载荷传递到设备的安装台面。

　　从结构设计思路来看，上端的筒状结构是整根构件的功能核心，内孔用于穿装铰接销轴或者转动轴，外圆的壁厚需要根据实际承受的径向载荷做匹配，练习模型里的壁厚取值偏向入门演示，实际工程应用中如果承受偏载，还需要在筒身和立板的衔接位置做加强筋处理，避免应力集中导致的焊缝开裂或者本体断裂。中间的梯形立板采用了上窄下宽的变截面设计，这种设计不是单纯为了造型好看，而是从受力角度出发，越靠近底部基座的位置，承受的弯矩越大，适当增加立板底部的宽度，能在不额外增加过多重量的前提下，提升整体的抗弯截面模量，减少材料浪费的同时保证结构刚性。立板和上端筒身的衔接处做了圆弧过渡，避免直角衔接带来的应力集中问题，这也是机械结构设计里非常基础但很重要的细节，很多新手建模的时候容易忽略过渡圆角，后续做有限元分析的时候就会在直角位置出现不合理的应力极值。

　　底部的安装基座是整根构件和设备主体连接的部位，采用了平板式结构，实际应用中会在基座上加工安装沉孔或者通孔，用螺栓把构件锁紧在安装台面上，基座的宽度比立板底部更宽，一方面是为了增加安装的接触面积，提升连接稳定性，另一方面也能避免螺栓锁紧的时候压溃立板的根部。从安装边界来看，这类构件的安装需要预留足够的上端筒身转动空间，尤其是筒身内穿装的轴类零件如果带外接连杆或者摆臂，需要在建模阶段就做干涉检查，确保摆臂在全行程转动过程中不会和立板、基座产生磕碰。

　　很多初学者在练习这类模型的时候，容易把各个特征的尺寸比例做失衡，比如筒身的长度过长导致悬伸量太大，或者立板的厚度太薄导致刚性不足，又或者基座的安装孔位距离边缘太近，导致螺栓安装的时候没有足够的扳手空间。这个练习模型的尺寸比例做了比较合理的演示，筒身的悬伸长度和自身外径的比例控制在1.2:1左右，立板的厚度和筒身壁厚的比例约为3:1，基座的厚度和立板厚度保持一致，各个衔接位置的圆角半径取值为壁厚的0.5倍，既符合常规的机加工工艺要求，也能让初学者快速掌握机械结构的比例协调逻辑。

　　从加工工艺角度来看，这类构件如果是实际量产的零件，小批量制作的时候可以采用整块方料铣削成型，大批量生产的时候可以采用铸造成型后再做机加工，筒身的内孔需要根据配合精度要求选择镗孔或者铰孔工艺，底部基座的安装面需要做铣平处理，保证和安装台面的贴合度，避免安装后出现构件倾斜的问题。建模的时候需要提前考虑工艺余量，比如铸造件的拔模斜度、机加工的余量预留，这些细节虽然在入门练习模型里没有做过多体现，但初学者在练习的时候可以顺着这个结构去延伸思考，把建模和实际加工工艺结合起来，而不是单纯画一个没有工程意义的几何形状。

　　这类支撑构件虽然结构简单，但是涵盖了机械结构设计里最基础的受力传递、安装定位、工艺适配这些核心逻辑，把这个模型的每个特征的设计意图吃透，后续再做更复杂的铰接支座、安装支架类零件的时候，就能快速理清设计思路，避免出现结构刚性不足、安装干涉、工艺无法实现这类低级问题。很多刚入行的设计人员容易追求复杂的曲面造型，反而忽略了这类基础构件的设计逻辑，实际上在常规的自动化设备、工装夹具里，80%以上的结构件都是这类看似简单的支撑、连接类零件，把这些基础零件的设计逻辑摸透，才能在后续的复杂项目里保证结构的可靠性。
