轮辐式金属储能飞轮结构设计

　　在旋转机械的惯量匹配与能量缓冲场景中，飞轮始终是保障系统转速平稳、削峰填谷的核心部件，这款轮辐式金属飞轮的设计，完全围绕中大功率传动系统的实际运行需求展开。从实际应用场景来看，这类飞轮常配套在需要稳定转速输出的动力机组、往复式动力输出端、短时峰值功率补偿的传动链路中，当系统输入扭矩出现周期性波动时，飞轮依靠自身转动惯量储存与释放动能，抵消转速波动幅度，避免传动链路出现冲击载荷，延长齿轮、轴承等核心传动件的疲劳寿命。

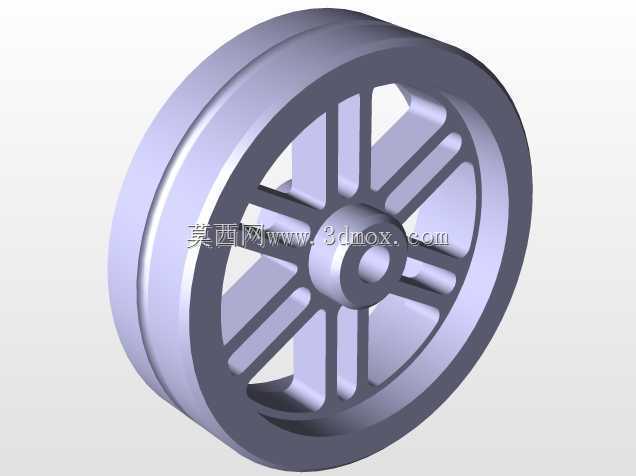

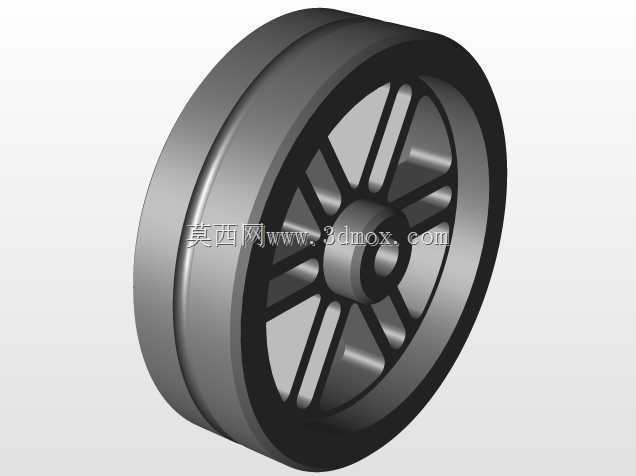

　　设计阶段首先要明确安装边界，飞轮的中心轴孔需要与传动轴采用过渡配合加键连接的方式，轴孔的同轴度公差需要控制在IT7级以内，避免高速旋转时出现偏心振动；轮缘的外圆面需要做动平衡校正，剩余不平衡量要满足对应转速等级的平衡精度要求，防止运行时产生额外的径向载荷作用在支撑轴承上。这款飞轮采用轮辐式结构而非实心圆盘结构，核心思路是在保证足够转动惯量的前提下，尽可能降低整体自重，减少支撑轴的静态载荷——转动惯量的大小与质量分布的回转半径平方成正比，因此将大部分金属材料布置在外侧轮缘位置，用多根均匀分布的轮辐连接中心轮毂与外侧轮缘，相比同重量的实心圆盘，这种结构能获得高出40%以上的转动惯量，同时轮辐之间的镂空区域可以减少高速旋转时的空气阻力，降低风阻损耗。

　　从功能特性来看，轮辐的截面采用渐变式设计，靠近轮毂位置的截面尺寸更大，向轮缘方向逐渐收窄，这种变截面设计匹配了旋转时的应力分布规律：飞轮高速旋转时，轮辐需要承受轮缘离心力产生的拉应力，靠近轮毂的位置应力集中系数最高，加大截面尺寸可以有效降低此处的工作应力，避免长期运行出现疲劳裂纹；轮缘位置设计有均匀分布的减重凹槽，在不影响外缘质量分布的前提下进一步削减非必要重量，同时凹槽可以作为动平衡校正时的去重位置，方便后期做动平衡调试时精准去除多余质量，不需要额外焊接配重块，避免高速旋转时配重脱落引发安全事故。

　　实际选型匹配时，需要结合系统的转速波动允许范围、峰值功率补偿量来计算所需的飞轮转动惯量，再根据传动轴的轴径确定中心轮毂的尺寸，轮毂的轴向长度要大于轴径的1.2倍，保证键连接的接触面积足够，传递扭矩时不会出现键槽压溃的问题；安装时要保证飞轮端面与传动轴轴线的垂直度，端面跳动公差控制在0.05mm以内，避免旋转时产生轴向窜动。另外，飞轮的所有棱边都做了圆角过渡处理，避免应力集中，表面做了防锈氧化处理，适应不同工况下的使用环境，即使在有少量油污、湿度较高的传动舱内，也不会出现表层锈蚀剥落的问题，不会因为表层附着物脱落影响动平衡精度。

　　在结构细节上，中心轮毂的键槽位置做了应力卸荷槽设计，避免键槽根部的应力集中导致轮毂开裂；轮辐与轮毂、轮缘的连接位置都采用了大圆角过渡，圆角半径不小于轮辐厚度的0.3倍，进一步降低连接位置的应力集中系数。这种结构的飞轮相比实心飞轮，拆装也更为方便，镂空位置可以作为吊装着力点，不需要额外设计吊装孔，减少加工工序；同时在日常维护检查时，可以透过镂空区域直接观察后侧传动轴的密封件、轴承端盖的运行状态，不需要完全拆卸飞轮就能完成部分巡检工作，降低后期维护的工作量。
