带法兰衬套式双轴承安装支撑套筒

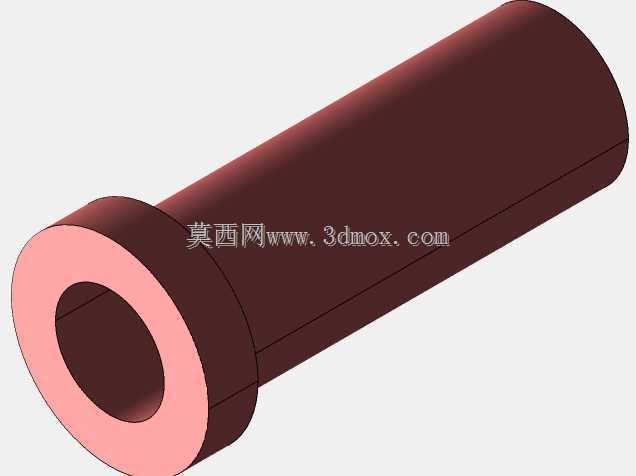

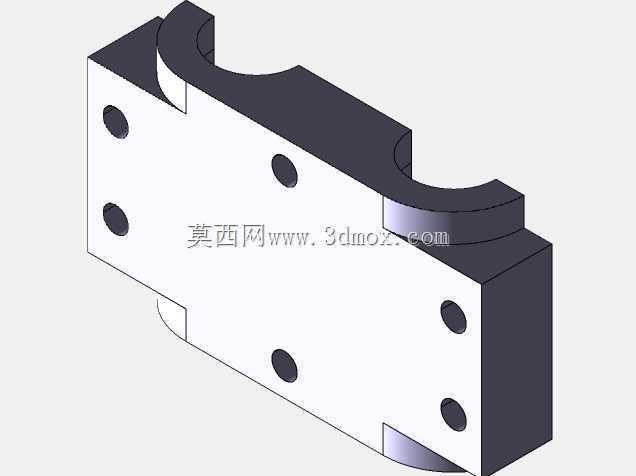

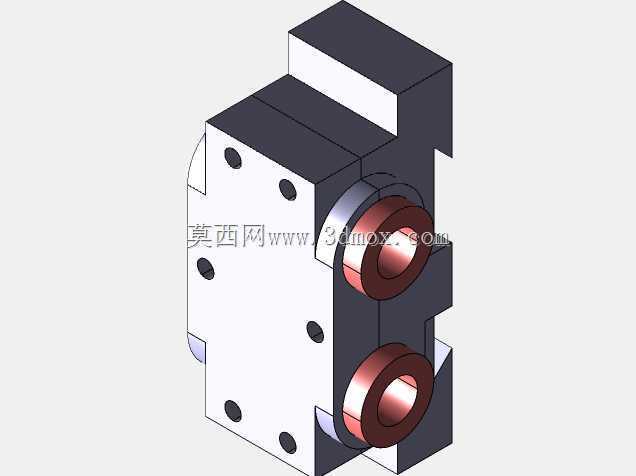

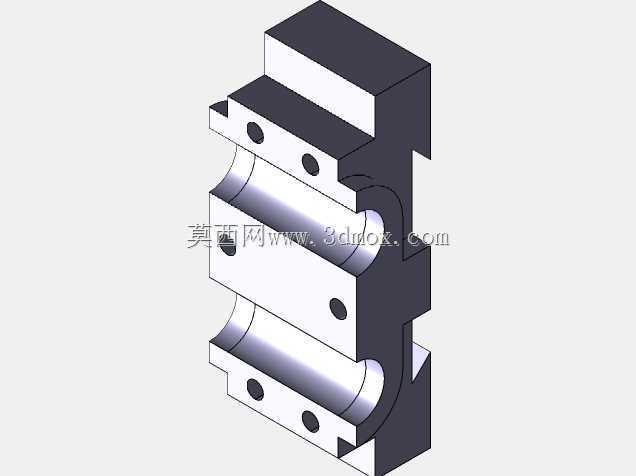

　　在常规中小型机电设备的轴系布局里，这类带法兰端的双轴承安装套筒，主要用来解决两根平行轴或者悬臂轴端的轴承同轴度安装问题，常见于小型输送线的从动辊端、桌面级工装夹具的回转销轴定位、低压输配电设备里调压机构的转轴支撑场景，能避免直接在薄板设备壳体上镗孔带来的轴承座刚度不足、同轴度偏差超差的问题。从结构功能上看，这个套筒的主体是等径空心圆柱结构，一端带径向突出的法兰环，内孔是连续的高精度光面，用来同时容纳两个深沟球轴承或者滑动轴承衬套，两个轴承可以分别从套筒的两端压入，靠内孔的加工精度保证两个轴承的内圈、外圈同轴度控制在0.02mm以内，避免轴转动时出现别劲、轴承早期磨损的问题。法兰端的作用是安装定位，套筒穿入设备安装板的预制孔后，

　　法兰端面贴紧安装板表面，不需要额外设计轴向定位台阶，直接通过法兰上的预制安装孔或者过盈配合就能完成套筒的固定，安装时不需要复杂的工装找正，只要把套筒穿入安装孔拧紧固定螺钉，就能保证轴承安装位置的精度，大幅降低现场装配的调校工作量。设计这类零件的时候，首先要确认适配轴承的外圈外径尺寸，套筒内孔的公差带要选H7级，和轴承外圈形成过渡配合，既保证压装后轴承外圈不会在套筒内打滑转动，又不会因为过盈量太大导致轴承外圈变形、卡滞滚动体。套筒的壁厚要根据承载的径向载荷计算，常规轻载场景下壁厚不小于轴承外径的十分之一，法兰的厚度要满足轴向承载的抗剪切要求，一般不小于套筒壁厚的1.5倍，法兰的外径要比套筒主体外径大出足够的安装空间，

　　方便布置固定螺钉的过孔。套筒的总长度要匹配两个轴承的宽度加上中间预留的隔套间隙，两个轴承之间如果需要预留润滑脂存储腔，还要在内孔对应位置加工出环形凹槽，避免润滑脂在轴承转动时被挤压流失，延长轴承的维护周期。安装边界方面，套筒主体的外径要比设备安装板上的穿装孔小0.1-0.2mm，方便装配时顺利穿入，法兰端的外径要比穿装孔直径大8-15mm，保证有足够的贴合面压在安装板表面，不会出现受力后套筒脱出的问题。套筒的内孔端面要做15度的导入倒角，压装轴承的时候可以自动导正，不会刮伤轴承外圈的配合表面，套筒的外圆非配合面不需要做高精度加工，只要保证表面无毛刺、飞边即可，降低不必要的加工成本。在实际应用场景里，

　　这类双轴承套筒特别适合安装板厚度较薄、无法直接加工轴承安装孔的场合，比如1.5-3mm厚的钣金设备机架，直接在钣金上冲孔安装轴承的话，钣金的刚度不足，轴承受力后会导致钣金变形，轴的回转精度下降，加装这个套筒之后，轴承的支撑长度由套筒的长度决定，支撑跨距更大，轴的悬臂端挠度更小，回转稳定性更高。另外在需要频繁拆装维护的轴系结构里，这种套筒式结构可以把两个轴承预先压装在套筒内形成一个独立的组件，维护时直接把整个套筒连同轴承一起拆下更换，不需要在设备上反复拆装轴承，避免损伤设备上的安装孔，大幅缩短设备的停机维护时间。设计时还要注意套筒内孔的圆柱度要求，整个内孔的圆柱度公差要控制在0.01mm以内，避免两个轴承安装后出现轴线偏斜，导致轴转动时产生附加径向力，缩短轴承的使用寿命。套筒的材质一般选用45号钢或者铝合金，重载场景下用45号钢做调质处理，表面做发黑防锈处理，轻载且有轻量化要求的场景可以用6061铝合金加工，表面做阳极氧化处理，兼顾防锈和轻量化需求。对于需要在腐蚀环境下使用的场景，还可以选用304不锈钢材质，不过要注意不锈钢的热膨胀系数比轴承钢大，配合公差要做适当调整，避免温度变化时配合间隙变化导致轴承卡滞。
